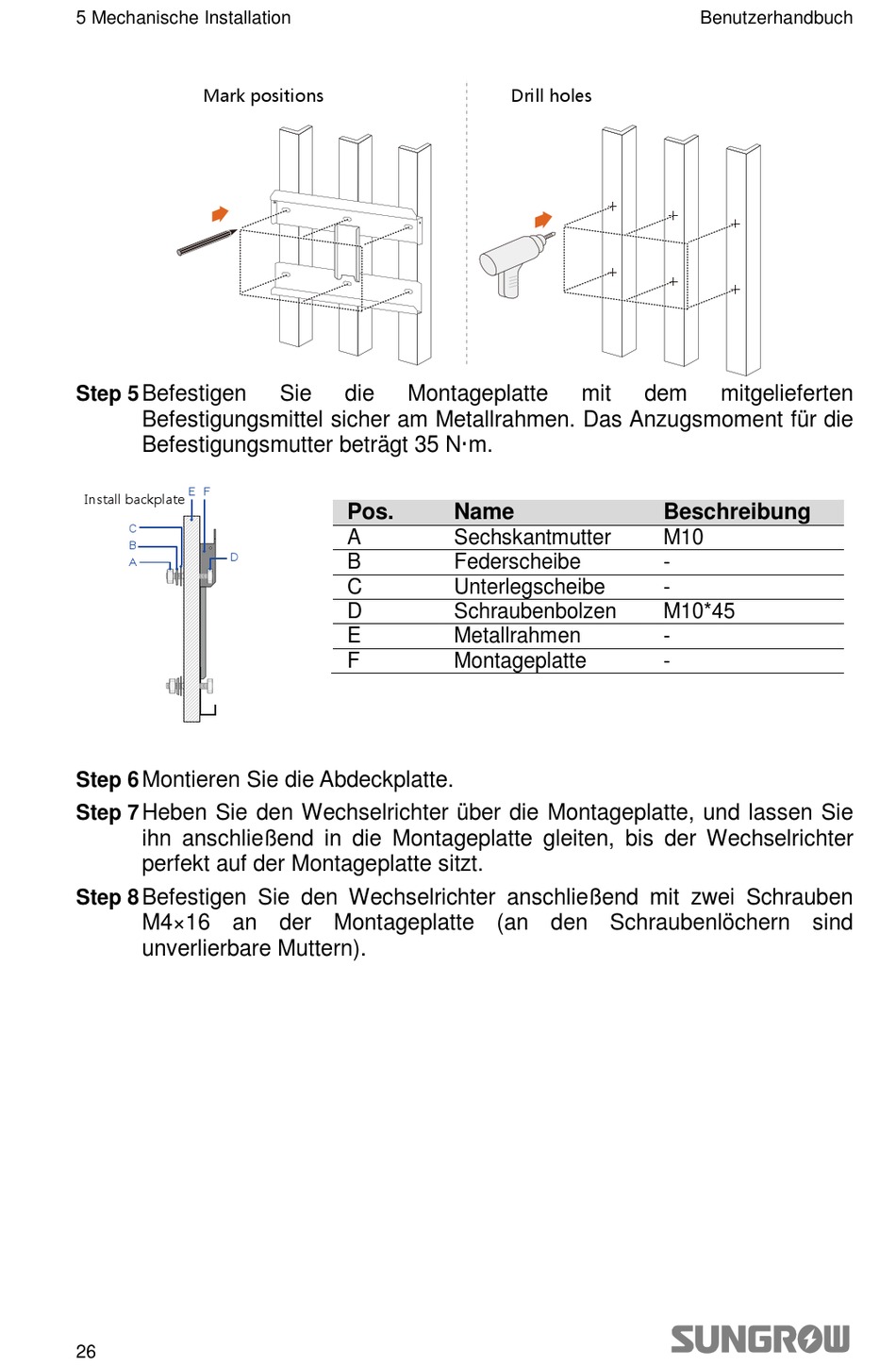

5 Mechanische Installation
Mark positions
Step 5 Befestigen
Befestigungsmittel sicher am Metallrahmen. Das Anzugsmoment für die
Befestigungsmutter beträgt 35 Nm.
E
F
Install backplate
C
B
D
A
Montieren Sie die Abdeckplatte.
Step 6
Heben Sie den Wechselrichter über die Montageplatte, und lassen Sie
Step 7
ihn anschließend in die Montageplatte gleiten, bis der Wechselrichter
perfekt auf der Montageplatte sitzt.
Befestigen Sie den Wechselrichter anschließend mit zwei Schrauben
Step 8
M4×16 an der Montageplatte (an den Schraubenlöchern sind
unverlierbare Muttern).
26
Sie die Montageplatte
Pos.
A
B
C
D
E
F
Drill holes
mit
Name
Sechskantmutter
Federscheibe
Unterlegscheibe
Schraubenbolzen
Metallrahmen
Montageplatte
Benutzerhandbuch
dem mitgelieferten
Beschreibung
M10
-
-
M10*45
-
-
