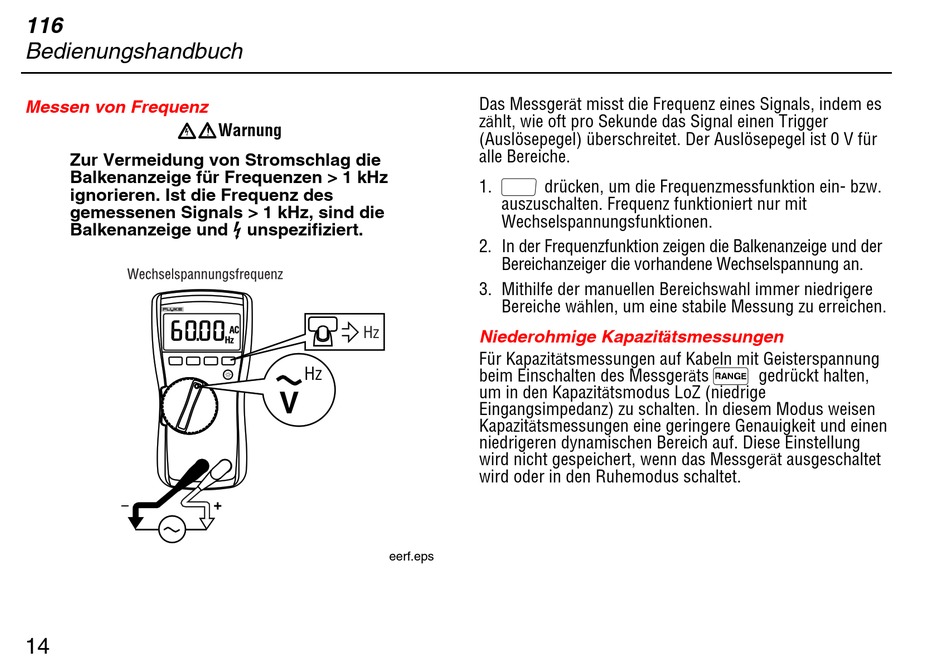

116
Bedienungshandbuch
Messen von Frequenz
XWWarnung
Zur Vermeidung von Stromschlag die
Balkenanzeige für Frequenzen > 1 kHz
ignorieren. Ist die Frequenz des
gemessenen Signals > 1 kHz, sind die
Balkenanzeige und Z unspezifiziert.
14
Hz
Hz
V
eerf.eps
Das Messgerät misst die Frequenz eines Signals, indem es
zählt, wie oft pro Sekunde das Signal einen Trigger
(Auslösepegel) überschreitet. Der Auslösepegel ist 0 V für
alle Bereiche.
1. g drücken, um die Frequenzmessfunktion ein- bzw.
auszuschalten. Frequenz funktioniert nur mit
Wechselspannungsfunktionen.
2. In der Frequenzfunktion zeigen die Balkenanzeige und der
Bereichanzeiger die vorhandene Wechselspannung an.
3. Mithilfe der manuellen Bereichswahl immer niedrigere
Bereiche wählen, um eine stabile Messung zu erreichen.
Niederohmige Kapazitätsmessungen
Für Kapazitätsmessungen auf Kabeln mit Geisterspannung
beim Einschalten des Messgeräts q gedrückt halten,
um in den Kapazitätsmodus LoZ (niedrige
Eingangsimpedanz) zu schalten. In diesem Modus weisen
Kapazitätsmessungen eine geringere Genauigkeit und einen
niedrigeren dynamischen Bereich auf. Diese Einstellung
wird nicht gespeichert, wenn das Messgerät ausgeschaltet
wird oder in den Ruhemodus schaltet.
