• Symboly, které se nacházejí na Vašem přístroji,
se nesmějí odstraňovat ani zakrývat. Upozornění
na přístroji, která už nejsou čitelná, musí být
neprodleně nahrazena novými.
Před uvedením do provozu si přečtěte ná-
vod k použití, a řiďte se jím.

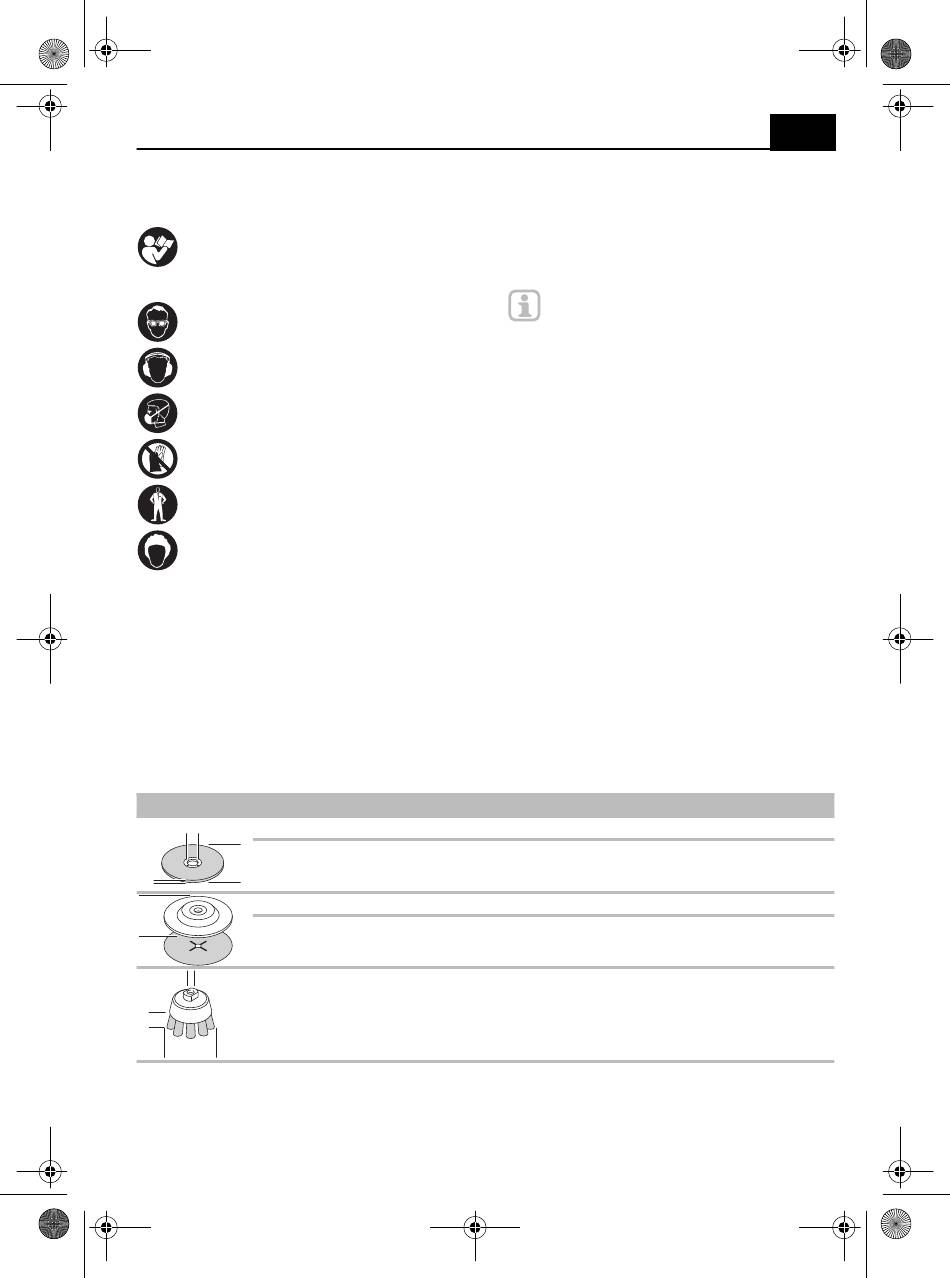

Osobní ochranné pomůcky
Při práci s přístrojem noste ochranné brýle.
Při práci s přístrojem noste ochranu slu-
chu.
Při práci, při níž dochází k silné tvorbě pra-
chu, noste ochrannou masku proti prachu.
Při práci s přístrojem nenoste ochranné
rukavice.
Při práci s přístrojem noste těsně přiléhající
pracovní oděv.
Dlouhé vlasy si zakryjte, příp. noste síťku
na vlasy.
Přehled přístroje
► S. 4, bod 1
1. Regulátor otáček
2. Spínač ZAP/VYP
3. Blokování zapnutí
4. Dodatečné držadlo
5. Ochranný kryt k rozbrušování
6. Upínací páka pro ochranný kryt
7. Brusný kotouč
8. Šroub pro upínací páku
9. Aretační tlačítko vřetene
Rozměry D
d
115 mm
125 mm
D
b
115 mm
D
125 mm
d
75 mm
b
D
Objem dodávky
• Úhlová bruska
• Ochranný kryt k rozbrušování
• Dodatečné držadlo
• Speciální klíč pro montáž brusného kotouče
• Uhlíkové kartáče (2×)
• Návod k použití
Montáž
Montáž dodatečného držadla
► S. 4, bod 2
Dodatečné držadlo je možné upevnit na levou [1]
nebo pravou [2] stranu přístroje.
– Dodatečné držadlo pevně našroubujte do závi-
Přípustné brusné nástroje
• Maximální povolené otáčky, resp. řezná rychlost
• Dodržujte proto povolené otáčky, resp. obvodo-
• Používejte vždy podložky přiložené u brusných
• Při použití brusných nástrojů se závitovou vlož-
• Brusné nástroje se závitovou vložkou musí jít
b d Max. otáčky
6 mm 22,2 mm 11000 min
6 mm 22,2 mm 11000 min
— — 11000 min
— — 11000 min
30 mm M14 11000 min
Poznámka: V případě, že by některý z dílů
chyběl nebo byl poškozený, se laskavě
obraťte na svého prodejce.
tového otvoru na přístroji.
použitých brusných nástrojů musí odpovídat
údajům v následující tabulce.
vou rychlost uvedenou na etiketě brusného
nástroje.
nástrojů: vkládají se mezi brusný nástroj a upí-
nací přírubu a musí být minimálně tak velké, jako
příložné plochy příruby.
kou musí být zajištěno, aby se konec vřetena
nikdy nedotýkal dna otvoru brusného nástroje
(délka vřetena: ► Technické údaje – s. 47).
našroubovat na brusné vřeteno tak daleko, aby
pevně přiléhaly k přírubě brusného vřetena na
konci závitu brusného vřetena.
Max. řezná rychlost
-1
80 m/s
-1
80 m/s
-1
80 m/s
-1
80 m/s
-1
45 m/s
