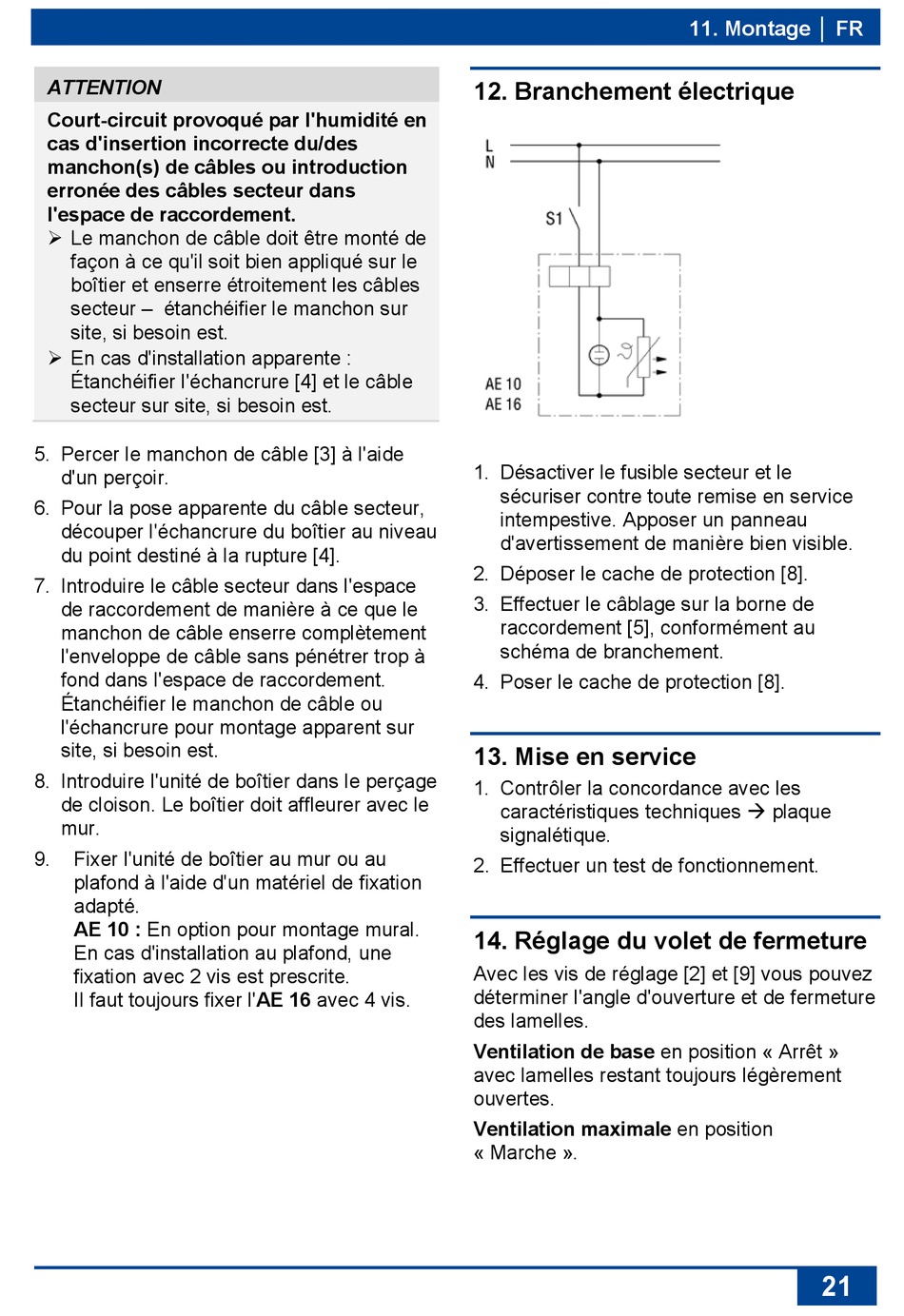

Branchement Électrique; Mise En Service; Réglage Du Volet De Fermeture - Maico AE 10 Montage- Und Betriebsanleitung

ATTENTION
Court-circuit provoqué par l'humidité en
cas d'insertion incorrecte du/des
manchon(s) de câbles ou introduction
erronée des câbles secteur dans
l'espace de raccordement.
 Le manchon de câble doit être monté de
façon à ce qu'il soit bien appliqué sur le
boîtier et enserre étroitement les câbles
secteur ‒ étanchéifier le manchon sur
site, si besoin est.
 En cas d'installation apparente :
Étanchéifier l'échancrure [4] et le câble
secteur sur site, si besoin est.
5. Percer le manchon de câble [3] à l'aide
d'un perçoir.
6. Pour la pose apparente du câble secteur,
découper l'échancrure du boîtier au niveau
du point destiné à la rupture [4].
7. Introduire le câble secteur dans l'espace
de raccordement de manière à ce que le
manchon de câble enserre complètement
l'enveloppe de câble sans pénétrer trop à
fond dans l'espace de raccordement.
Étanchéifier le manchon de câble ou
l'échancrure pour montage apparent sur
site, si besoin est.
8. Introduire l'unité de boîtier dans le perçage
de cloison. Le boîtier doit affleurer avec le
mur.
9. Fixer l'unité de boîtier au mur ou au
plafond à l'aide d'un matériel de fixation
adapté.
AE 10 : En option pour montage mural.
En cas d'installation au plafond, une
fixation avec 2 vis est prescrite.
Il faut toujours fixer l'AE 16 avec 4 vis.
12. Branchement électrique
1. Désactiver le fusible secteur et le
sécuriser contre toute remise en service
intempestive. Apposer un panneau
d'avertissement de manière bien visible.
2. Déposer le cache de protection [8].
3. Effectuer le câblage sur la borne de
raccordement [5], conformément au
schéma de branchement.
4. Poser le cache de protection [8].

13. Mise en service

1. Contrôler la concordance avec les
caractéristiques techniques  plaque
signalétique.
2. Effectuer un test de fonctionnement.
14. Réglage du volet de fermeture
Avec les vis de réglage [2] et [9] vous pouvez
déterminer l'angle d'ouverture et de fermeture
des lamelles.
Ventilation de base en position « Arrêt »
avec lamelles restant toujours légèrement
ouvertes.
Ventilation maximale en position
« Marche ».
