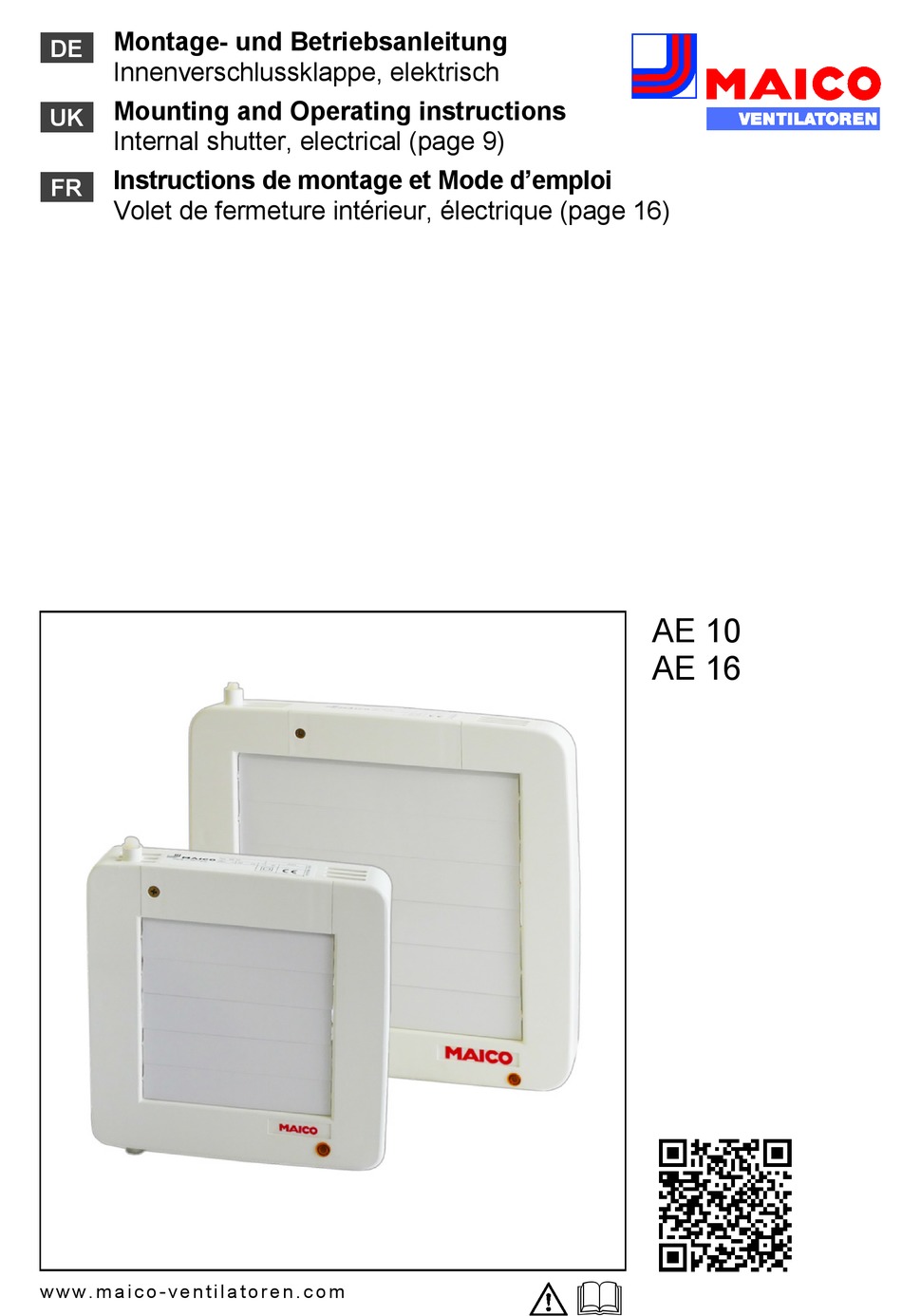

Montage- und Betriebsanleitung
DE

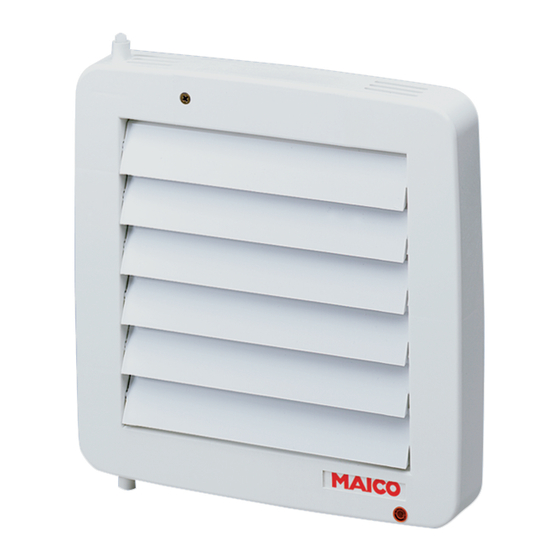

Innenverschlussklappe, elektrisch
Mounting and Operating instructions
UK
Internal shutter, electrical (page 9)
Instructions de montage et Mode d'emploi
FR
Volet de fermeture intérieur, électrique (page 16)
w w w . m a i c o - v e n t i l a t o r e n . c o m
AE 10
AE 16
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Maico AE 10
Inhaltszusammenfassung für Maico AE 10
- Seite 1 Internal shutter, electrical (page 9) Instructions de montage et Mode d’emploi Volet de fermeture intérieur, électrique (page 16) AE 10 AE 16 w w w . m a i c o - v e n t i l a t o r e n . c o m...
-
Seite 2: Inhaltsverzeichnis
DE │ Inhaltsverzeichnis Abbildung 7. Funktion/Bedienung ......... 4 Gehäuse mit Anschlussstutzen 8. Technische Daten ........4 AE 10: Nennweite DN 100 9. Umgebungsbedingungen und Grenzen AE 16: Nennweite DN 150 für den Betrieb ......... 4 Einstellschraube Lamellenverschluss 10. Lagerung ..........4 Grundlüftung/Minimallüftung... -
Seite 3: Lieferumfang
1. Allgemeine Hinweise │ DE Die aufgeführten Warnhinweise zeigen Ihnen ACHTUNG Gefahrensituationen, die bei GEFAHR zum Gerätebeschädigung durch An- oder Tod oder ernsten Verletzungen führen oder Umbauten. Veränderungen und Umbauten bei WARNUNG zum Tod oder ernsten am Gerät sind nicht zulässig und entbinden Verletzungen führen könnten, sofern sie nicht den Hersteller von jeglicher Gewährleistung vermieden werden. -
Seite 4: Sicherheitshinweise
Bemessungsspannung 230 V AC Netzfrequenz 50 Hz Schutzart IP 20 GEFAHR Gewicht AE 10 / AE 16 0,2 kg / 0,3 kg Gefahr durch elektrischen Maße, mit Stutzen Schlag. (B x H x T) AE 10 146x146x60 mm Vor dem Abnehmen der ... -
Seite 5: Montage
3. Wanddurchbruch anbringen. Alternativ ein ● Bei der Elektroinstallation die geltenden Kernloch bohren ‒ Mindestdurchmesser Vorschriften beachten, in Deutschland AE 10: 105 mm / AE 16: 155 mm. insbesondere VDE 0100 mit den Empfehlung: Wandhülse WH 100 bzw. entsprechenden Teilen. -
Seite 6: Elektrischer Anschluss
Wand anliegen. 1. Abdeckung [8] entfernen. Gehäuseeinheit mit geeignetem Befesti- gungsmaterial an der Wand oder Decke 2. AE 10: Falls gewünscht, Gehäuse an bei- befestigen. den Pfeilpositionen durchbohren (Ø 4,5 mm). AE 10: Bei Wandeinbau optional. Bei Gehäuse waagerecht ausrichten, Befesti- Deckeneinbau ist eine Befestigung mit gungslöcher markieren, Dübel anbringen. -
Seite 7: Inbetriebnahme
13. Inbetriebnahme │ DE 14.3 Kennlinien 13. Inbetriebnahme 1. Übereinstimmung mit den technischen Kennlinien AE 10 Daten kontrollieren Typenschild. 2. Funktionstest durchführen. 14. Verschlussklappe einstellen Mit Einstellschraube [2] und [9] legen Sie den Öffnungswinkel und den Verschlusswinkel der Lamellen fest. -
Seite 8: Störungsbehebung
DE │ 16. Störungsbehebung 16. Störungsbehebung 17. Demontage Die Demontage ist nur durch eine elektro- Bei einer Störung eine Elektrofachkraft technisch unterwiesene Fachkraft hinzuziehen. zulässig. GEFAHR GEFAHR Stromschlaggefahr. Stromschlaggefahr. Vor dem Abnehmen der Abdeckung [8] Vor Arbeiten am elektrischen Anschluss das Gerät allpolig vom Netz trennen das Gerät allpolig vom Netz trennen (Netzsicherung ausschalten), gegen...
