6.6.3

PM4000 Temperatur

Messeingänge anschließen
Der Anschluss der Analogeingänge 0...20 mA erfolgt über den 8-poligen Steckverbinder X1
des PM4000 Temperatur.
Der Anschluss der Messeingänge für Temperatur erfolgt über den 8-poligen Steckverbinder
X2 des PM4000 Temperatur.

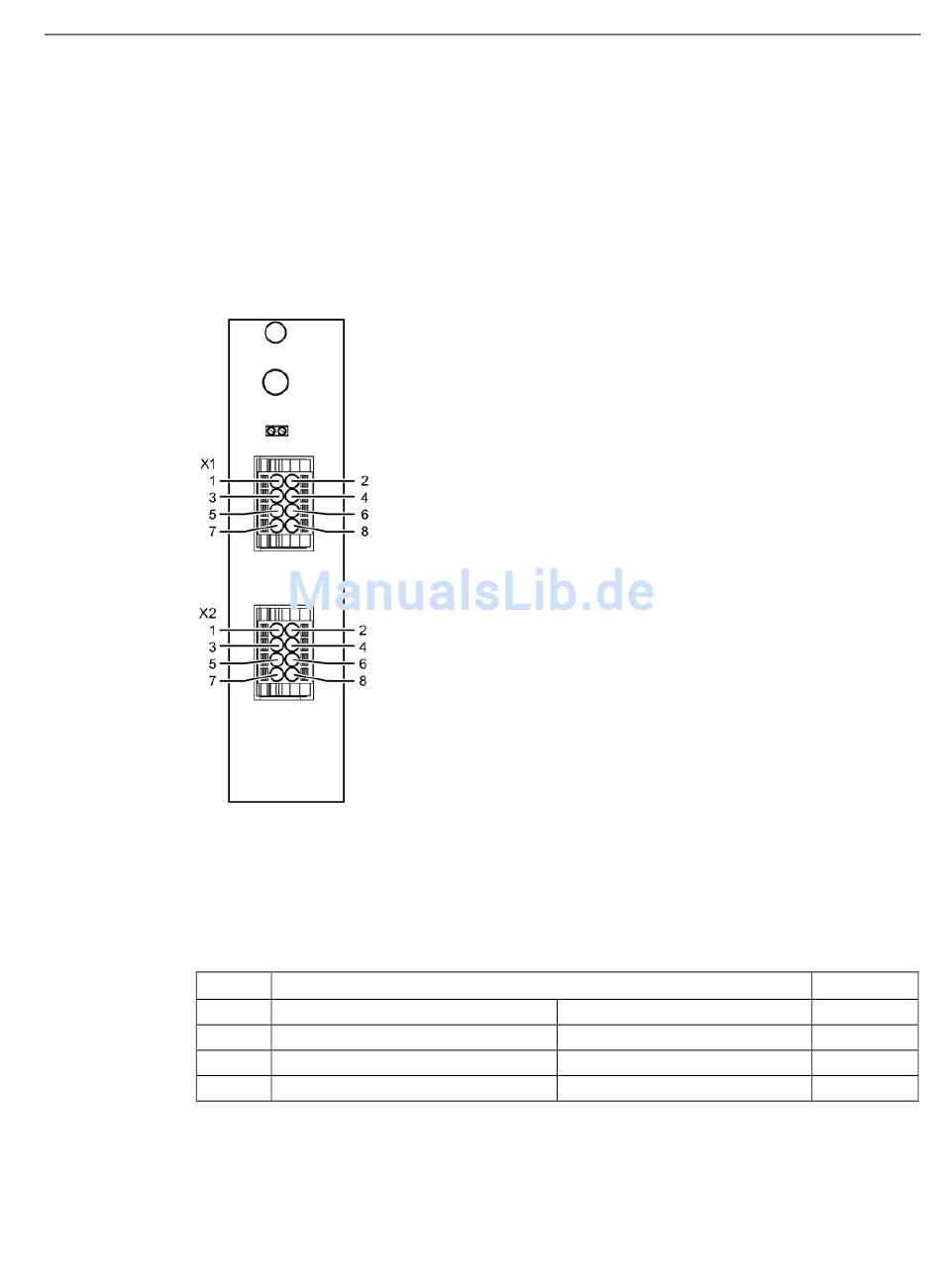

Bild 6-8
X1: Vier Analogeingänge 0...20 mA
8-poliger Stecker mit Zugfederanschluss. Die Gegenstecker sind Bestandteil des
Lieferumfangs.
Pin
SIPLUS HCS4200 PROFIBUS DP / PROFINET
Betriebsanleitung, 12/2016, A5E34067527A/003
PM4000 Temperatur Pinbelegung
1 Analogkanal 1 -
3 Analogkanal 2 -
5 Analogkanal 3 -
7 Analogkanal 4 -
6.6 Peripheriemodule anschließen
Belegung
Analogkanal 1 +
Analogkanal 2 +
Analogkanal 3 +
Analogkanal 4 +
Anschließen
Pin
2
4
6
8
