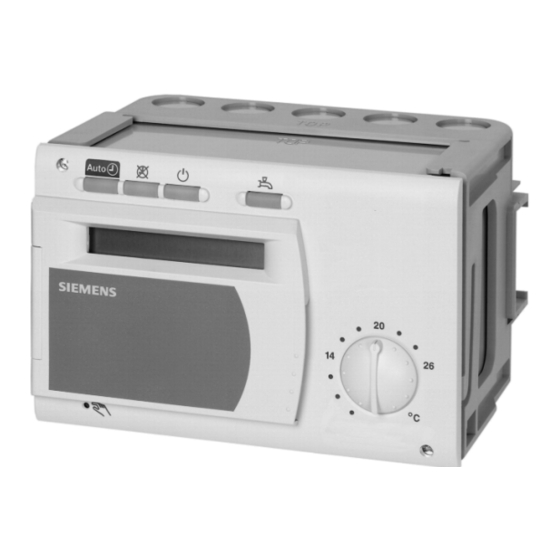

Siemens RVD110 Installationsanleitung

Installationsanleitung
de
Montage
Festlegen des Montageortes
•
In trockenem Raum, z.B. im Heizungsraum
•
Einbaumöglichkeiten:
-
Kompaktstation
-
Schaltschrank (Front, Innenwand, auf DIN-
Schiene)
-
Schalttafel
-
schräge Frontfläche eines Schaltpultes
•
Zulässige Umgebungstemperatur ist 0...50 °C
Elektrische Installation
•
Örtliche Vorschriften für Elektroinstallationen sind zu
beachten
•
Die Zugentlastung der Kabel muss gewährleistet sein
•
Die Verbindungsleitungen vom Regler zu den Stell-
geräten und Pumpen führen Netzspannung
•
Fühlerleitungen dürfen nicht parallel mit Netzleitun-
gen geführt werden (Schutzklasse II EN 60730!)
Zulässige Leitungslängen
•
Für alle Fühler:
Cu-Kabel 0,6 mm Ø
2
Cu-Kabel 1,0 mm
2
Cu-Kabel 1,5 mm
•
Für Raumgeräte:
2
Cu-Kabel 0,25 mm
2
Cu-Kabel ab 0,5 mm
Montieren und Verdrahten des Sockels
Wandmontage
1. Sockel vom Gerät trennen
2. Sockel an die Wand halten. Die Bezeichnung
«TOP» muss oben sein!
3. Befestigungslöcher anzeichnen
4. Löcher bohren
5. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
6. Sockel festschrauben
7. Anschlussklemmen verdrahten
Schienenmontage
1. Tragschiene anbringen
2. Sockel vom Gerät trennen
3. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
4. Sockel aufstecken. Die Bezeichnung «TOP» muss
oben sein!
5. Wenn nötig, Sockel fixieren (abhängig vom Schie-
nentyp)
6. Anschlussklemmen verdrahten
Frontmontage
•
Maximale Dicke: 3 mm
•
Erforderlicher Ausschnitt: 92x138 mm
Siemens Building Technologies / Landis & Staefa Division
Fernheizungs- und
Brauchwasserregler
max. 20 m
max. 80 m
max. 120 m
max. 37 m
max. 75 m
1. Sockel vom Gerät trennen
2. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
3. Sockel von hinten bis zum Anschlag in den Front-
ausschnitt stecken. Die Bezeichnung «TOP» muss
oben sein!

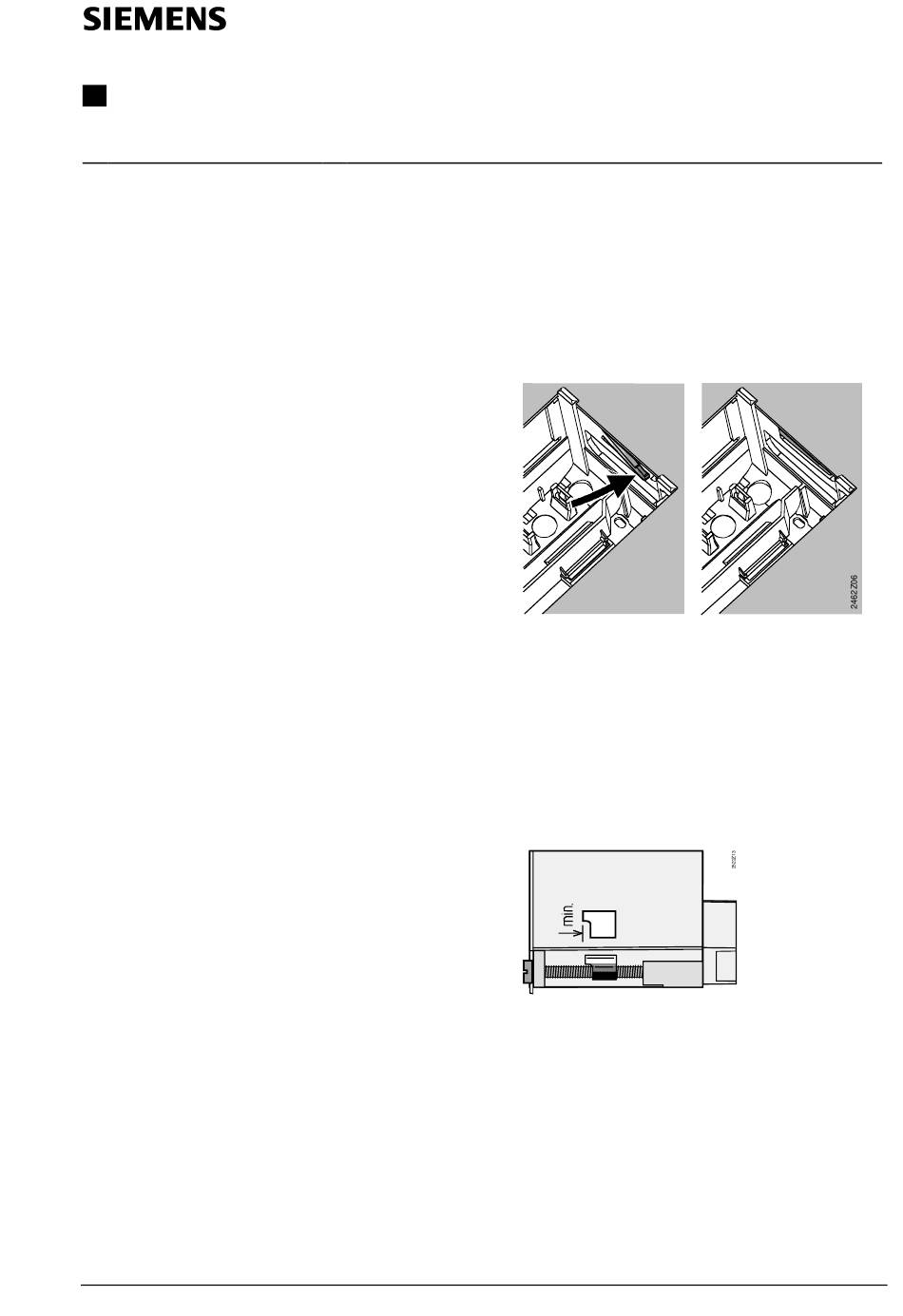

4. Seitliche Klemmbügel hinter das Frontblech drü-
cken (vergl. Abbildung)
Falsch
Klemmbügel links und rechts richtig plazieren – sie dürfen nicht
in den Ausschnitt ragen!
5. Anschlussklemmen verdrahten. Kabellängen so
wählen, dass für das Öffnen der Schaltschranktüre
genügend Spielraum bleibt
Regler auf Sockel montieren
1. Stellung und Lage der Schwenkhebel mit Hilfe der
Befestigungsschrauben sicherstellen. Darstellung
an der Geräteseitenwand:
2. Gerät bis zum Anschlag in den Sockel einstecken.
Die Bezeichnung «TOP» muss oben sein!
3. Befestigungsschrauben wechselseitig festziehen
Inbetriebnahme
Vorbereitende Kontrollen
1. Betriebsspannung noch NICHT einschalten
2. Verdrahtung nach dem Anlageschaltplan
3. Jedes Stellgerät prüfen,
-
ob es richtig eingebaut ist (Durchflusssymbol
beachten)
-
ob seine Handverstellung nicht mehr wirksam ist.
4 319 2787 0 d
G2381
4 319 2787 0
RVD110
RVD130
Richtig
22.09.2000 1/10
