PM4000 DI/DO

Funktion
Das Peripheriemodul PM4000 DI/DO stellt 8 digitale Ausgänge und 8 projektierbare Ein-
/Ausgänge bereit.
Die Steuerung der digitalen Peripherie erfolgt über die S7-CPU mittels Prozessabbild.
ACHTUNG
Die PM4000 DI/DO dürfen nicht für sicherheitsrelevante Funktionen verwendet werden.
Aufbau
SIPLUS HCS4200 PROFIBUS DP / PROFINET
Betriebsanleitung, 12/2016, A5E34067527A/003

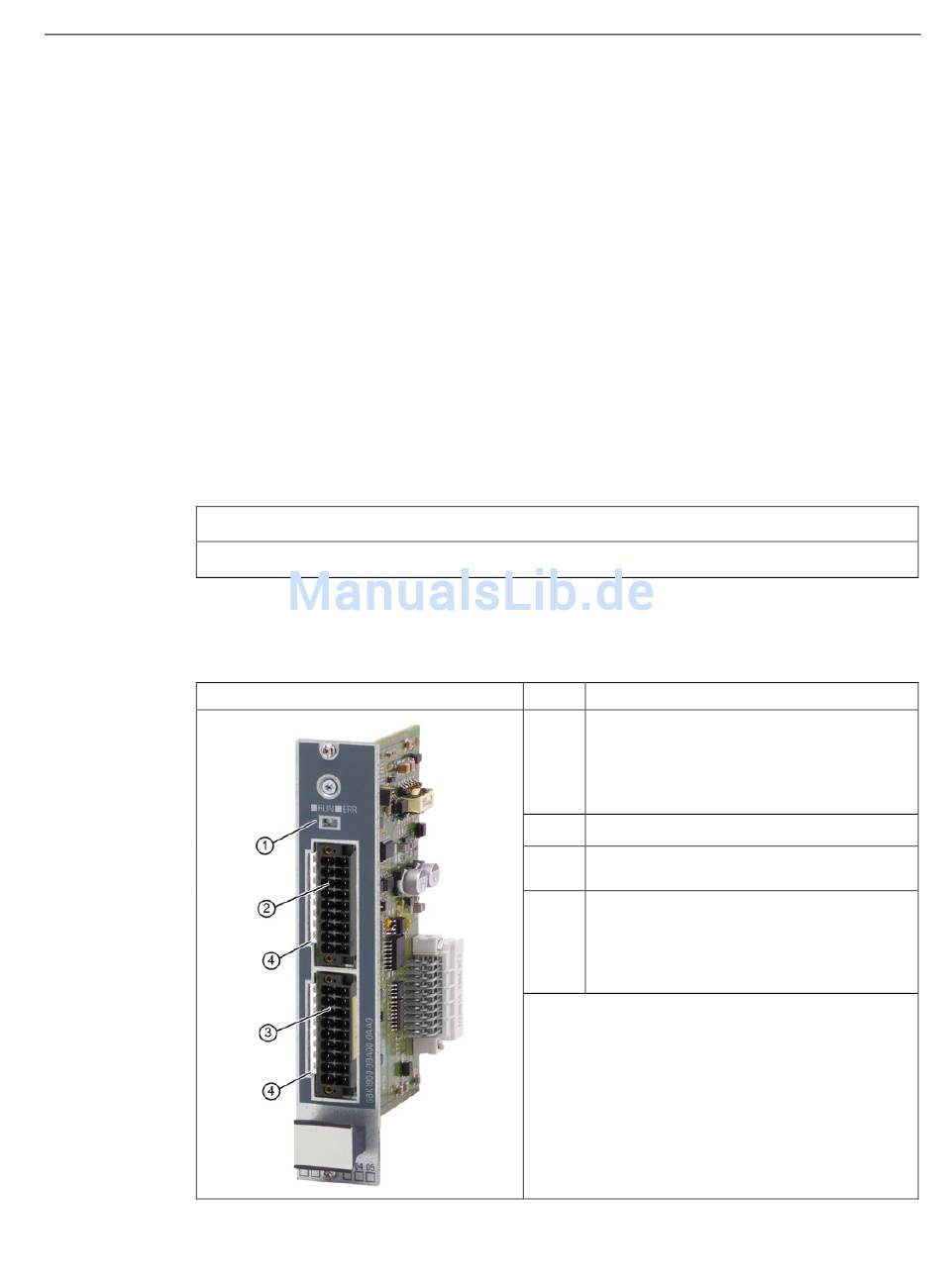

PM4000 DI/DO Pos Beschreibung
①
LED-Betriebsanzeige
RUN-LED leuchtet grün: Power on / Initia-
•
lisierungsstatus
ERR-LED leuchtet rot: Fehlerzustand
•
②
Digitale Ausgänge 1 bis 8
③
Digitale Aus-/ Eingänge 9 bis 16 (umschalt-
bar pro Kanal)
④
LEDs zur Anzeige des Schaltzustands (je-
weils eine LED pro Ein-/Ausgang
LED an: Zustand H
•
LED aus: Zustand L
•
