5.9

Aufbau Doppelrahmen

Nachfolgend ist beschrieben, wie Sie einen Doppelrahmen aufbauen.
Änderungen beim unteren Rahmen:
1. Halteklammer auf der rechten Seite (CIM-Seite) durch Druck auf die Verriegelung lösen.
2. Das Flachbandkabel durch die Öffnung nach hinten führen.
3. Durch Lösen und Setzen der Flachbandhalteklammern das Flachbandkabel nach links
ziehen und fixieren.
4. Das Flachbandkabel nach oben falten und mit der entfernten Halteklammer von der
rechten Seite fixieren.

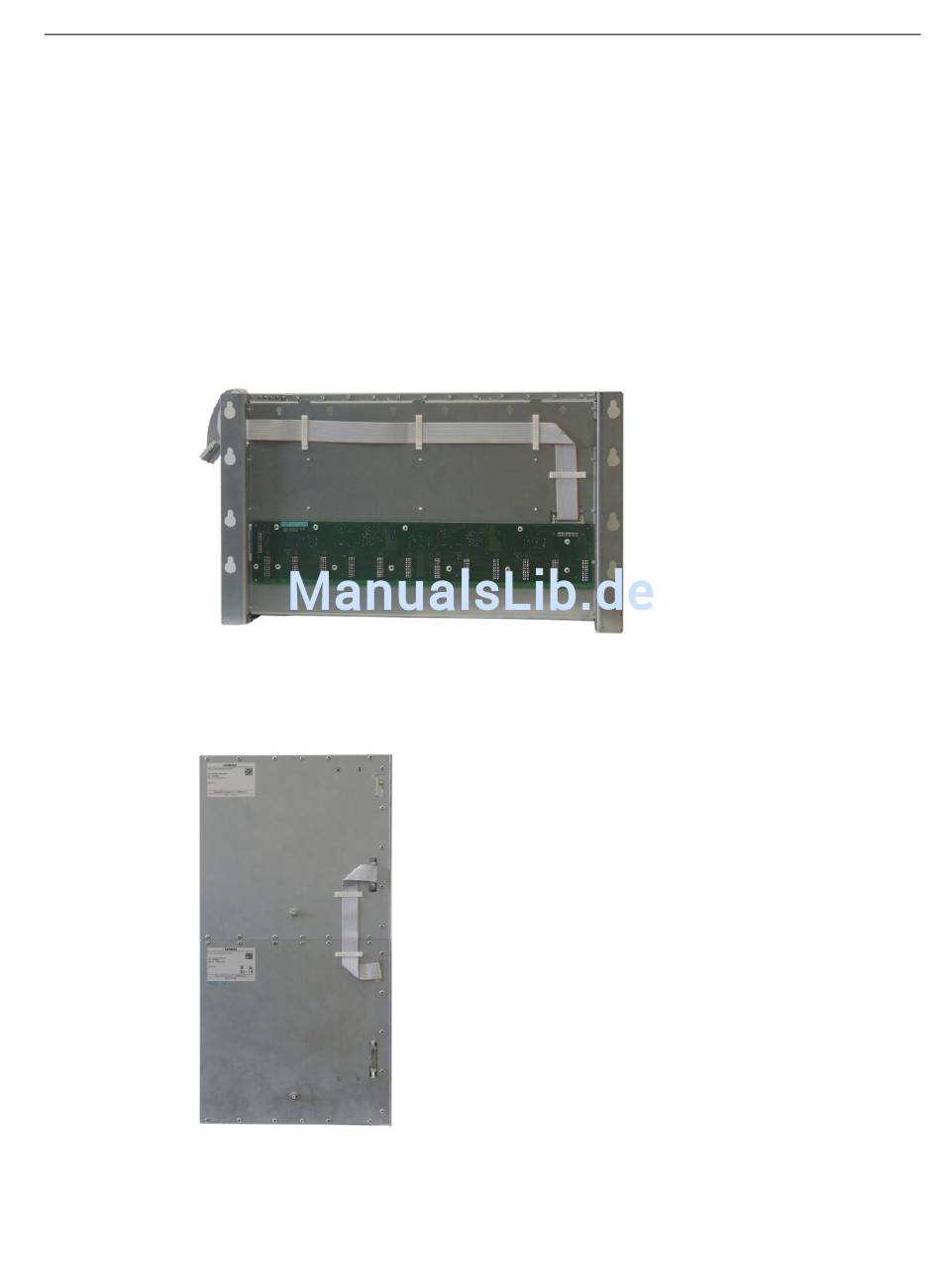

Bild 5-10
Am oberen Rahmen das Flachbandkabel nach hinten falten und in den Stecker einführen.
Zum Fixieren die nicht genutzte Halteklammer des oberen Rahmens verwenden.
Bild 5-11
SIPLUS HCS4200 PROFIBUS DP / PROFINET
Betriebsanleitung, 12/2016, A5E34067527A/003
Unterer Rahmen
Doppelrahmen fertig aufgebaut
Einbauen/Anbauen
5.9 Aufbau Doppelrahmen
57
