6.6 Peripheriemodule anschließen
6.6.1

PM4000 DI/DO

Digitale Ein-/ Ausgänge anschließen
Der Anschluss erfolgt über zwei 18-polige Steckverbinder des PM4000 DI/DO.

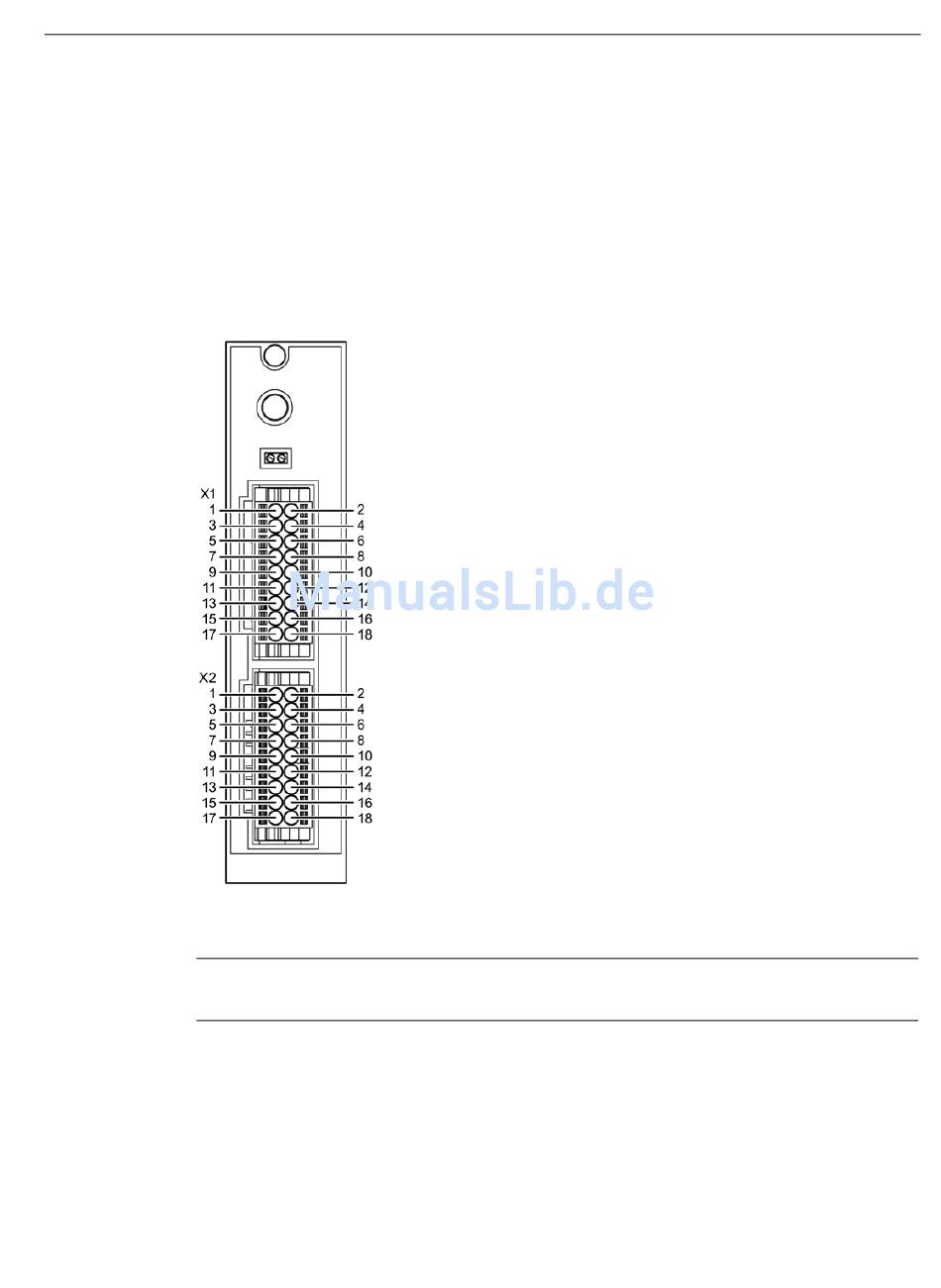

Bild 6-6
Hinweis
Die Anschlussleitungen sind bei einer Länge von über 30 m zu schirmen.
Pro Stecker ist je ein Pin für den Anschluß oder die Weiterführung der 24 V
Versorgungsspannung und der 0 V vorhanden. Alle 24 V und GND-Pins beider Stecker sind
jeweils verbunden, so dass unter Beachtung des Maximalstroms ein Weiterschleifen der
Versorgungsspannung möglich ist (Daisy Chain).
SIPLUS HCS4200 PROFIBUS DP / PROFINET
Betriebsanleitung, 12/2016, A5E34067527A/003
PM4000 DI/DO Pinbelegung
Anschließen
6.6 Peripheriemodule anschließen
73
