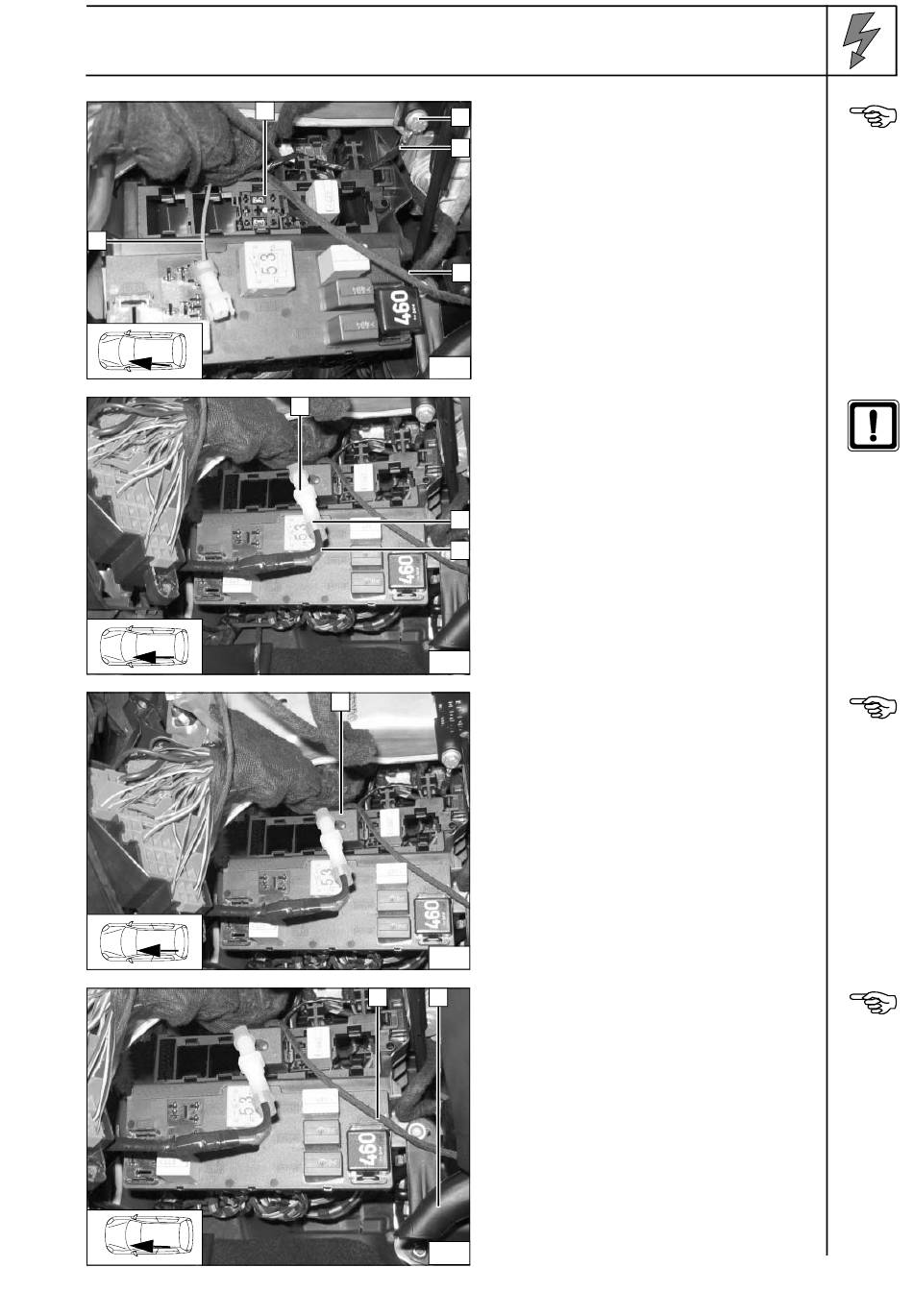

Skoda Octavia
Gebläseanteuerung mit Climatro-
nic
Lage der freien Steckplätze abhängig von
Fzg.- Ausstattung!
1 Sockel für PCU-Modul (rt)
2 Fzg.eigene Schraube M6
3 Leitungen br von PCU/85
4 Kabelbaum mit Leitungen rt von PCU/E
und sw/ws von PCU/A
5 Leitung gn/ws von PCU/86, AMP-Gehäuse
Verbindungen gem. Schaltplan herstellen,
Leitung rt von K3 isolieren und zurückbinden!
1 AMP-Gehäuse
3 Leitung sw von K3/30
2 AMP-Gehäuse
PCU-Modul in Sockel rt einstecken!
1 PCU-Modul (Sockel rt)
Kabelbaum vom PCU-Modul ( 1 ) an Luftkanal
( 2 ) zur Mittelkonsole verlegen
1 Kabelbaum mit Leitungen rt von PCU/E
und sw/ws von PCU/A [2x]
2 Luftkanal
Kabel-
baum Cli-
matronic
montieren,
Massean-
schluß
Leitungen
verbinden
PCU-Mo-
dul mon-
tieren
Kabel-
baum vom
PCU- Mo-
dul verle-
gen
10
