Gebläseansteuerung Mit Klimaautomatik - Webasto Thermo Top E Einbaudokumentation

4
3
1
7
6
1
1
6
5
Ford Focus/ Focus C-MAX
1
2
11
2
3
4
5
12
2
13
2
3
14
4

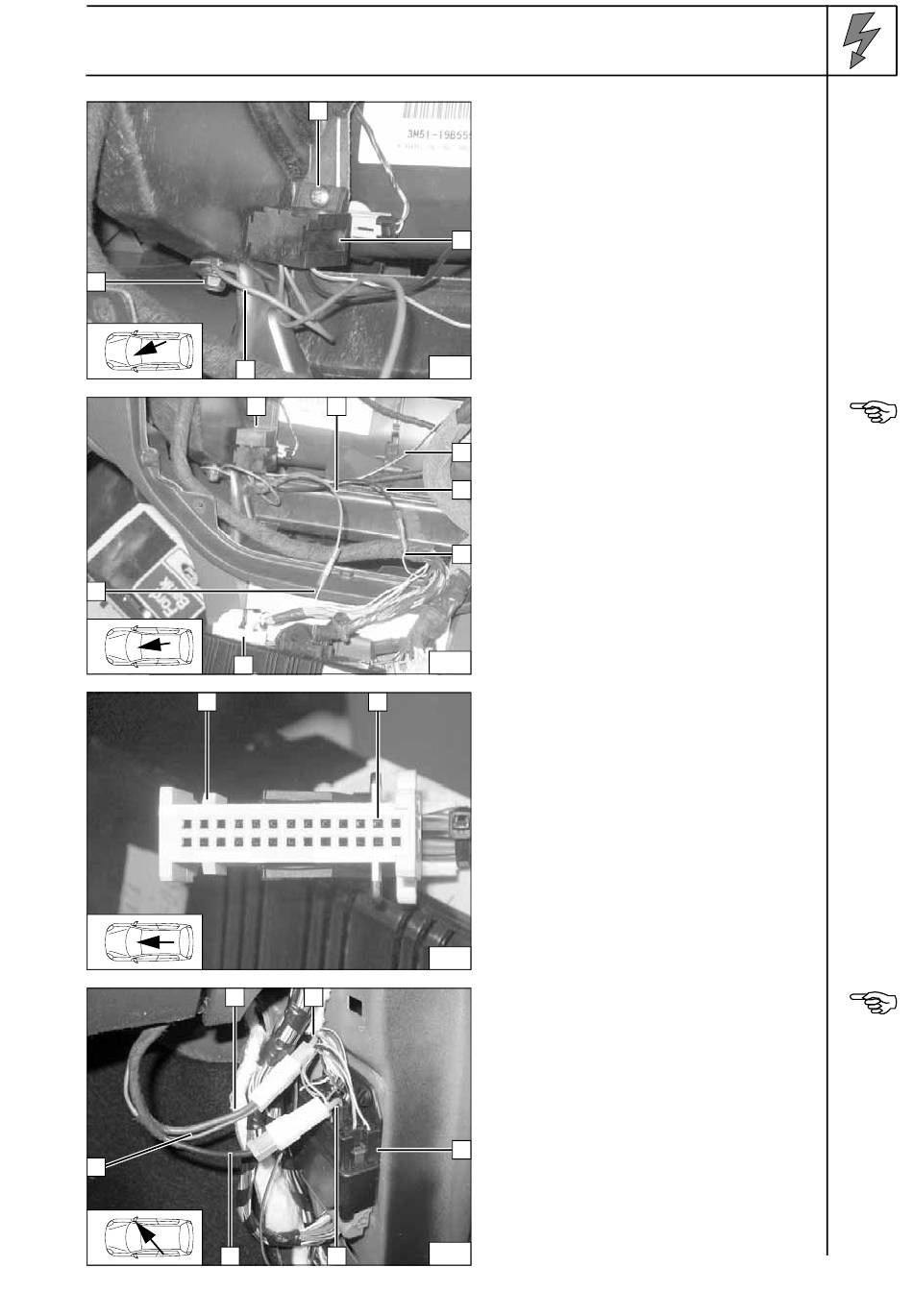

Gebläseansteuerung mit Klimaau-
tomatik
2 Sockel IPCU
1 Bohrung Ø 4mm, Blechschraube 5,5x13
3 Leitung braun von IPCU/85
4 Kabelschuh Ø 6mm, fzg.eigenen Schrau-
be
Einbindung erfolgt am 26-poligen Stecker
C540 Pin 15.
Verbindungen gemäß Schaltplan herstellen.
6 Stecker C540
1 IPCU aufgesteckt
3 Leitung grün/weiß von K3/86
4 Leitung sw von IPCU/A
5 Leitung blau/weiß zur Gebläseeinheit
7 Leitung blau/weiß vom Klimaregelmodul
2 Leitung rot zu IPCU/E
1 Stecker C540
2 Pin 15
Einbindung erfolgt am Stecker C111 Pin 22,
unten an der rechten A-Säule!
Verbindungen gemäß Schaltplan herstellen.
Ab 12/05 Seite 12 beachten!
3 Stecker C111
1 Leitung rot von K3/87a
6 Leitung rot von IPCU/15
2 Leitung gn/or von fzg.eigenem Gebläsere-
lais K14
4 Leitung gn/or zum Stecker C111 Pin 22
5 Leitung sw von K3/30 (bei Fzg. ab 12/05
siehe S.12)
Befesti-
gung IPCU
Anschluß
Klimabe-
dienteil
Steckeran-
sicht
Anschluß
Gebläse-
einheit
10
