Danfoss VLT Serie 2800 Handbuch Seite 23

3. Der Wert wird durch manuelle Messung ermittelt:
R kann durch Messung des Widerstands
S
R zwischen zwei Phasenklemmen
PHASE-PHASE
berechnet werden. Wenn R
1-2 Ohm beträgt (typisch für Motoren > 5,5 kW, 400
V), muß ein spezielles Ohmmeter verwendet werden
(Thomson-Brücke o.ä.). R
4. R wird automatisch eingestellt, wenn die
S
AMA abgeschlossen ist. Siehe Parameter 107
Automatische Motoanpassung.
109 Statorreaktanz X
S
(STATOR REAKTANZ)
Wert:
0,00 - X,XX
abhängig von der Motorwahl
Funktion:
Nach Einstellung der Parameter 102-106
Typenschilddaten werden verschiedene Parameter
einschließlich Statorreaktanz X
eingestellt. Die Wellenleistung lässt sich durch
Einstellen von R und X verbessern. Vorgehensweise
S S
nachstehend beschrieben.
Beschreibung der Auswahl:
X kann folgendermaßen eingestellt werden:
S
1. Der Wert wird vom Motorlieferanten angegeben.
2. Der Wert wird durch manuelle Messung von
X durch Anschluss eines Motors an das Netz
S
und Messen der Phasenspannung U
des Leerlaufstroms ermittelt.
X : siehe Parameter 142.
L
3. Benutzung der Werkseinstellungen von X
der VLT-Frequenzumrichter selbst aufgrund der
Daten auf dem Motortypenschild wählt.
117 Resonanzdämpfung
(RESONANZDÄMPFUNG)
Wert:
AUS- 100%
AUS %
Funktion:
Die Resonanzdämpfung kann im CT-Modus
optimiert werden. In diesem Parameter wird der
Beeinflussungsgrad festgelegt.
Der Wert kann zwischen 0 % (AUS) und 100
% eingestellt werden. 100 % entspricht 50 %
Reduktion des U/F-Verhältnisses.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.28.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
weniger als
PHASE-PHASE
= 0,5 x R .
S PHASE-PHASE
X automatisch
S
und
M
, die
S
[AUS -100]
[AUS]
®
VLT Serie 2800
Die Standardeinstellung ist AUS.
Interne Einstellungen (unveränderlich):
Der Resonanzfilter ist ab 10 % der Nenndrehzahl aktiv.
In diesem Fall sind es 5 Hz und darüber.
Drehzahl muss von 0 bis zum Strömungsnennwert
gehen: 500 ms
Drehzahl muss vom Nennwert bis Strömungswert
0 gehen: 500 ms

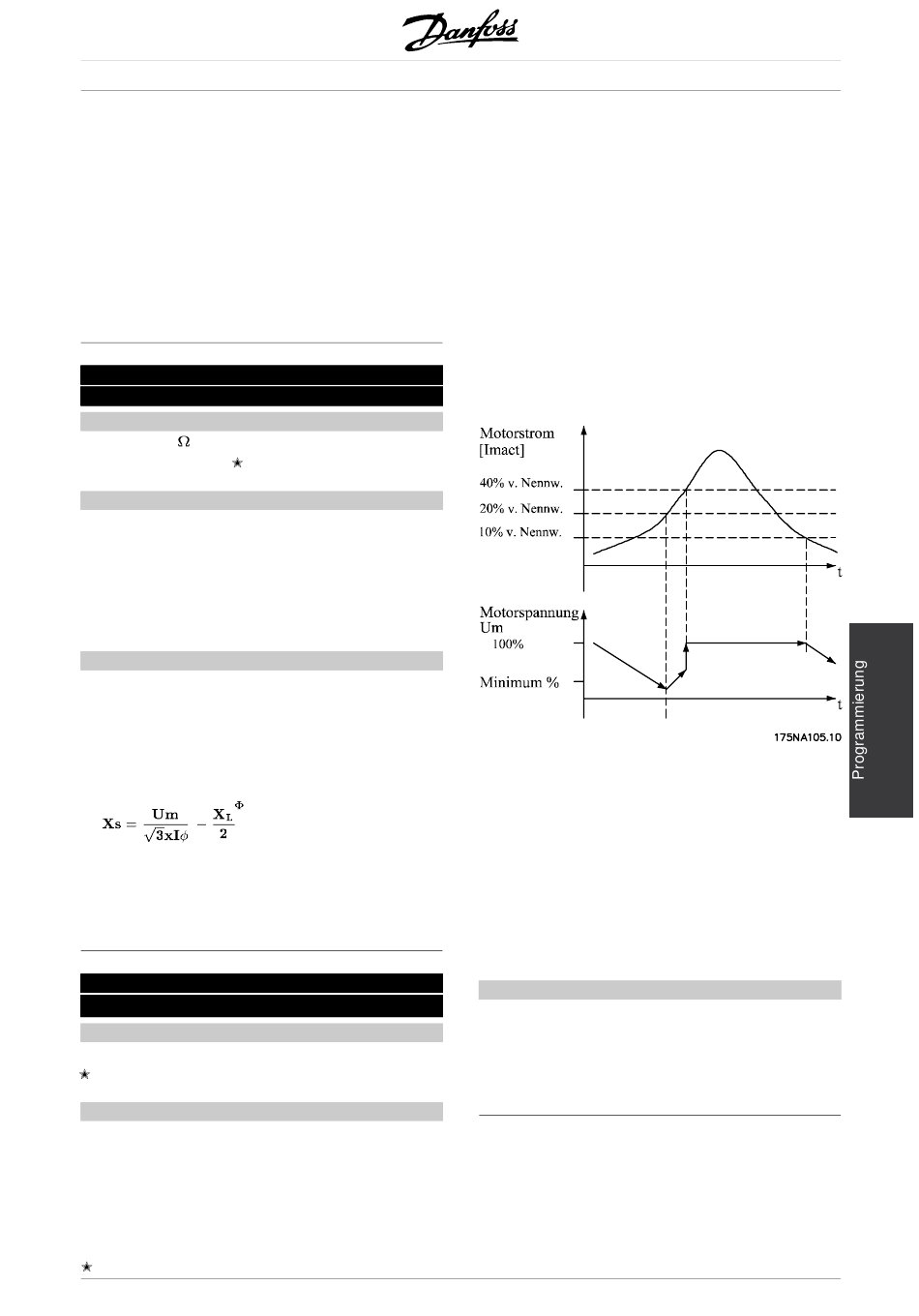

Funktionsbeschreibung:
Der Filter überwacht den aktiven Motornennstrom
und ändert die Motorspannung entsprechend der
nachfolgenden Abbildung. Der Filter reagiert auf Werte,
die sich auf den Nennstrom des Motors beziehen.
Wenn der aktive Motornennstrom unter 10 % liegt, wird
die Motorspannung wie oben erwähnt über die Drehzahl
verringert, bis die Spannung die Einstellung aus Par.
117 erreicht. Wenn der aktive Motornennstrom über
20 % liegt, wird die Spannung über die oben genannte
Drehzahl erhöht. Wenn der aktive Motornennstrom
40 % erreicht, wird die Motorspannung sofort auf
normale Motorspannung erhöht.
Die Reduktion der Motorspannung hängt von der
Einstellung des Parameters 117 ab.
Beschreibung der Auswahl:
Stellen Sie den Grad der Motorstrom- [Imact]
beeinflussung auf das U/F-Verhältnis zwischen 0 %
(AUS) und 100 % ein. 100 % entspricht 50 % Reduktion
des U/F-Verhältnisses. Die Standardeinstellung ist AUS.
23
