E E
S S
OPCIONALES -
segue da pag. 40
F
UNCIONES AÑADIDAS CON TARJETA
C
. ACG5470
ód
¡¡ INTRODUCIR LA TARJETA EXP TRAS HABER CORTADO LA
CORRIENTE !!

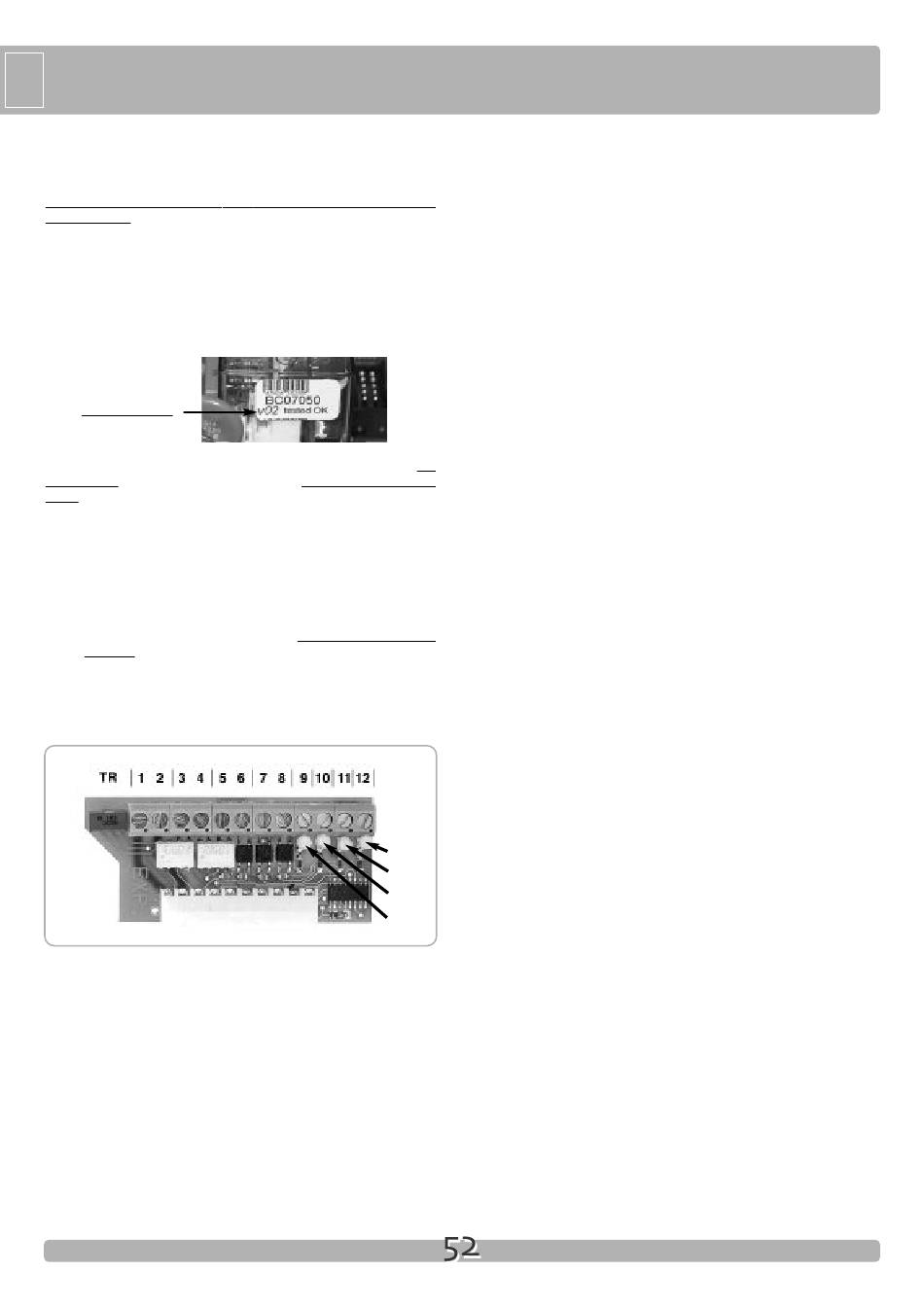

LEGENDA
CUIDADO: Antes de conectar el borne n°11, dedicado a una eventual
costa de seguridad en abertura, controlar que la versión del software
de la tarjeta de mando sea:
- para la tarjeta de mando KS (BC07050 e BC07052) => v.02 o
sucesivas;
versión del software
En el caso de que la versión del software sea anterior a la indicada NO
CONECTAR al borne n° 11 ningún accesorio - DEJAR LIBRE el borne
n° 11.
TR => Compensador de regulación tiempo luz interior
1-2 => Alimentación 24Vac para fotocélulas, fotonervaduras, etc....
3-4 => Contacto semáforo 1
5-6 => Contacto semáforo 2
7-8 => Contacto foco
9 => Contacto Fotocélula 2 (NC)
10 => Mando abertura peatonal (NO)
11 = > Contacto nervadura en abertura (NC) (CUIDADO - ver la nota
anterior)
12 => Común
S
EÑALES DEL PILOTO TARJETA
D2 señal contacto fotocélula 2
D3 indicaciones del contacto del mando peatonal
D4 indicaciones del contacto nervadura
D5 Presencia de tensión
IMPORTANTE.: Para un funcionamiento correcto los pilotos D2,
D4 y D5 tienen que estar siempre encendidos.
PULSADOR DE ABERTURA PEATONAL (10-12)
Mando para una abertura parcial y cierre. Cuando se abre parcialmente
la verja por medio del mando peatonal, no es posible efectuar la
abertura total.
Es necesario cerrar la verja para después poderla abrir totalmente.
A través del DIP 5 es posible elegir la modalidad de funcionamiento del
pulsador de mando peatonal,
Si DIP5 está en OFF => Realiza un comando cíclico de abre-stop-
cierra-stop-abre etc.
Si DIP5 está en ON => Realiza la abertura con la cancela cerrada. Si
Para las conexiones y datos técnicos de los accesorios, consultar los manuales respectivos.
EXPANDER
EXPANDER
D5
D4
D3
D2
se acciona durante el moviemiento abertura
no tiene efecto. Si se acciona con la cancela
abierta la cierra y durante el cierre, si se
acciona, lo hace abrir.
PROCEDIMIENTO DE APRENDIZAJE DE ABERTURA PEATONAL
Con la verja cerrada y el tope de recorrido de cierre activado
1 - Poner primero el
DIP2 en ON (El piloto DL5 parpadea
rápidamente) y después poniendo el DIP1 en ON (El piloto DL5
parpadea lentamente).
2 - Apretar el pulsador peatonal (10-12) => La parte corredera se abre.
3 - Apretar el pulsador peatonal para detener el movimiento
(determinando así la abertura de la verja).
4 - Esperar el tiempo de abertura deseado (que puede ser excluido
poniendo DIP3 en OFF), después apretar el pulsador peatonal para
cerrar.
5 - Una vez alcanzado el tope de recorrido de cierre, volver a poner
los DIP 1 y 2 en OFF.
Durante la programación los sistemas de seguridad están activados y
su intervención detiene la programación (el piloto pasa de intermitente
a fijo).
Para repetir la programación poner los DIP1 y 2 en OFF, cerrar la verja
y repetir el procedimiento descrito arriba.
CIERRE AUTOMÁTICO PEATONAL
Los tiempos de pausa antes del cierre automático peatonal de la verja
se registran durante la programación.
El tiempo máximo de pausa es de 5 minutos.
El tiempo de pausa se puede activar y desactivar por medio de DIP 3
(ON activado).
NERVADURA EN ABERTURA (11-12)
Durante la abertura si se ha activado, invierte el movimiento de cierre
aunque si queda activada. Durante el cierre no está activada. Si no es
usada, conectar los terminales 11-12.
FOTOCÉLULA 2 (9-12)
Durante la abertura, si se intercepta, al final de la interposición invierte
el cierre. Dúrante el cierre si se intercepta, al final de la interposición
invierte la abertura.
Esta función resulta ser especialmente útil cuando se desea el cierre
inmediato de la verja una vez pasado el umbral. Si no se usa, puentar
los bornes 9-12.
FOCO (7-8)
Es posible alimentar a 24Vac la bobina di un relé para activar uno o
más focos dúrante un tiempo mínimo de 1 segundo y máximo de 4
minutos (regulable por medio del regulador (trimmer TR) puesto en la
tarjeta EXPANDER).
El relé se activará cada vez que se efectúe la abertura o el cierre.
GESTIÓN DEL SEMÁFORO
Con la verja cerrada el semáforo está apagado.
En el momento de la abertura se enciende la luz roja (3-4).
Con la verja abierta, se enciende la luz verde (5-6) y se apaga la luz
roja.
La luz verde permanece encendida hasta que la verja empieza a
cerrarse.
Una vez que la verja se ha cerrado, se apaga la luz verde y se enciende
la luz roja.
Una vez acabada la fase de cierre, el semáforo se apaga.
