CALMO
Zubehör
Reinigungsdeckel T1 und T2
Unter gewissen Umständen ist ein Reinigungsdeckel am
oder im Anschluss an den Schalldämpfer erforderlich.
Für CALMO ist dieser als Zubehör CALMO T1 mit Deckel
erhältlich. Dieser ermöglicht es, alle Luftspalten zu errei-
chen.
Durch Verwendung des Zubehörs CALMO T1 werden
Schalldaten und Druckabfall nicht beeinflusst.

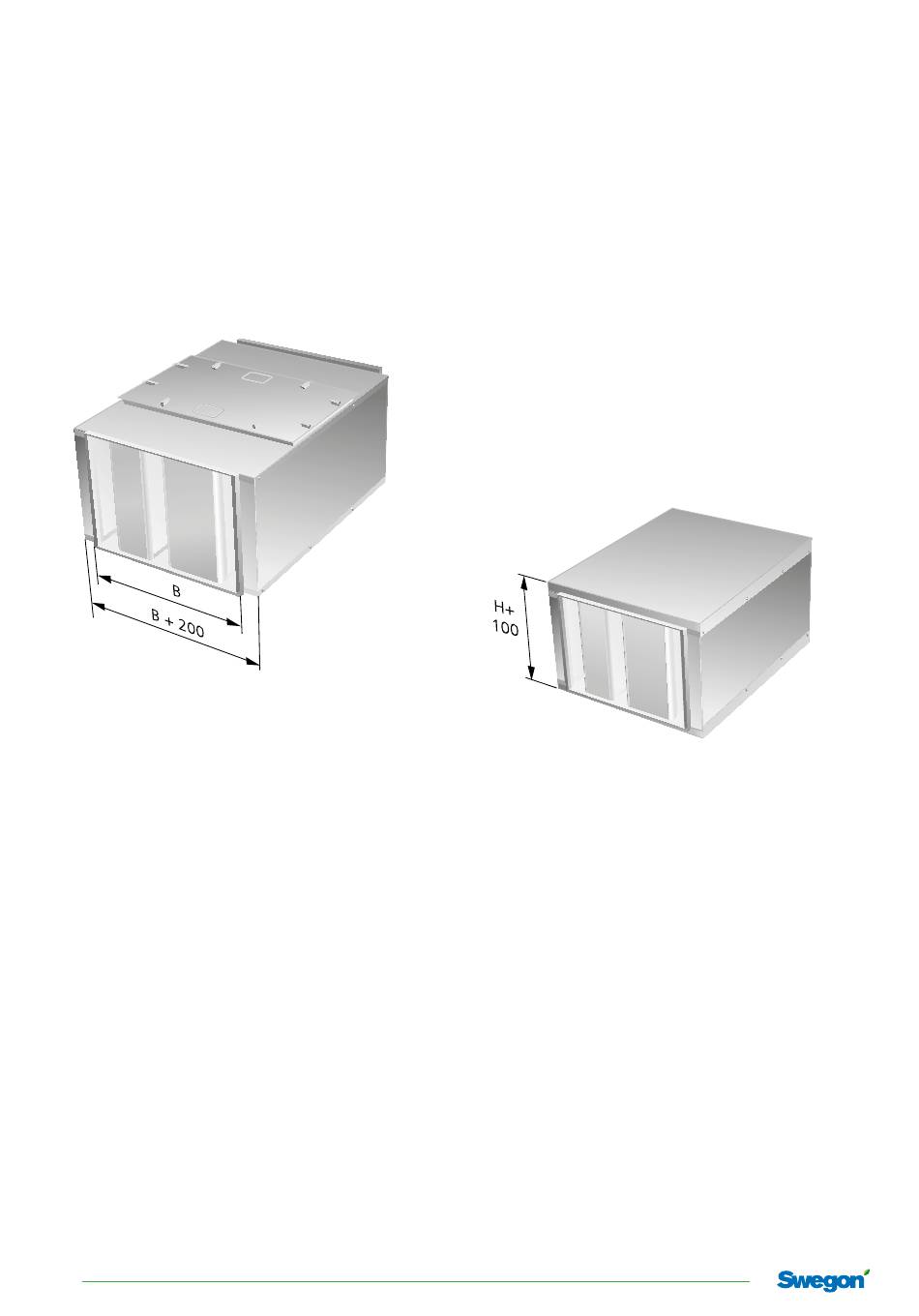

Abbildung 2. CALMO mit Reinigungsdeckel, CALMO T1.
Wenn CALMO mit einem Reinigungsdeckel ausgestattet
sein soll, bedeutet dies, dass sich der Deckel an der Ober-
oder Unterseite des Schalldämpfers befinden muss(das
B-Maß ist also als Breite definiert). Wenn der Reinigungs-
deckel aus Platzgründen aber seitlich angebracht sein
muss, wird das B-Maß als Höhe definiert (siehe Abbildung
oben).
Es muss soviel Platz geschaffen werden, dass der Deckel
geöffnet werden kann. CALMO T1 erfordert ca. 300 mm
Platz, um abmontiert werden zu können. Für CALMO T2
muss es in einem Abstand von ca. 700 mm vollkommen
offen sein.
Zubehör Reinigungsdeckel
CALMO T1:
Nicht isolierter Reinigungsdeckel
CALMO T2:
Brandsschutzisolierter Reinigungsdeckel
4
Konstruktionsänderungen vorbehalten.
Brandisolierung T3
In vielen Fällen werden Schalldämpfer in brandisolierte
Kanalsysteme eingebaut. Wenn die Lüftungskanäle mit
50 mm Steinwolle brandschutzisoliert werden sollen,
kann der Schalldämpfer direkt an der Baustelle von
oben und unten isoliert werden. Es besteht aber auch
die Möglichkeit, eine im Werk vorisolierte Variante zu
bestellen.
Für CALMO sind im Werk vorisolierte Varianten als Zubehör
erhältlich.
Dabei besteht die Möglichkeit, nur den Reinigungsdeckel
(CALMO T2) oder den gesamten Schalldämpfer (CALMO
T3) zu isolieren.
Durch Verwendung des Zubehörs CALMO T2 oder
CALMO T3 werden die Schalldaten und der Druckabfall
nicht verändert.
Abbildung 3. CALMO mit 50 mm Steinwolle als Brandschutz-
isolierung
Zubehör Brandschutzisolierung
CALMO T3:
Lieferung des Schalldämpfers erfolgt mit
50 mm Steinwolle als Brandschutzisolierung.
Bitte beachten! Das H-Maß des Dämpfers wird
dann um 100 mm größer.
Perforierte Blechabdeckung T4
Wenn die Luft stark mit Partikeln behaftet ist oder wenn
aus anderen Gründen eine stärkere Ausführung erforder-
lich ist, können die Baffeln über der ISOVER Cleantec
PLUS-Isolierung CALMO T4 mit perforiertem Stahlblech
abgedeckt werden.
Durch Verwendung des Zubehörs CALMO T4 werden
Schalldaten und Druckabfall beeinflusst.
Zubehör Blechabdeckung
CALMO T4:
Perforierte Blechabdeckung.
