Technische Beschreibung
Funktion
Der geringe Druckabfall am Schalldämpfer wurde er-
reicht, indem die Baffelelemente vollkommen gemäß der
aerodynamischen Grundlagen gestaltet wurden. Um den
Schalldämpfer in Bezug auf den Druckabfall noch weiter
zu optimieren, wurden einige Teile des aktiven Teils des
Schalldämpfers außerhalb des Anschlusses verlegt. Diese
Lösung hat auch dazu beigetragen, die Einsatzdämpfung
zu erhöhen.
Der geringe Druckabfall kann z. B. ausgenutzt werden, um:
• den Platzbedarf durch Wahl eines kleineren Schall-
dämpfers zu reduzieren.
• die Druckerzeugung im Ventilator zu reduzieren, wenn
die Größe beibehalten wird.
• die Eigenschallentwicklung des Systems dank der
geringeren Geschwindigkeit und Druckerzeugung zu
reduzieren.
• den Schalldämpfer leichter an das angeschlossene
Kanalsystem anzupassen.

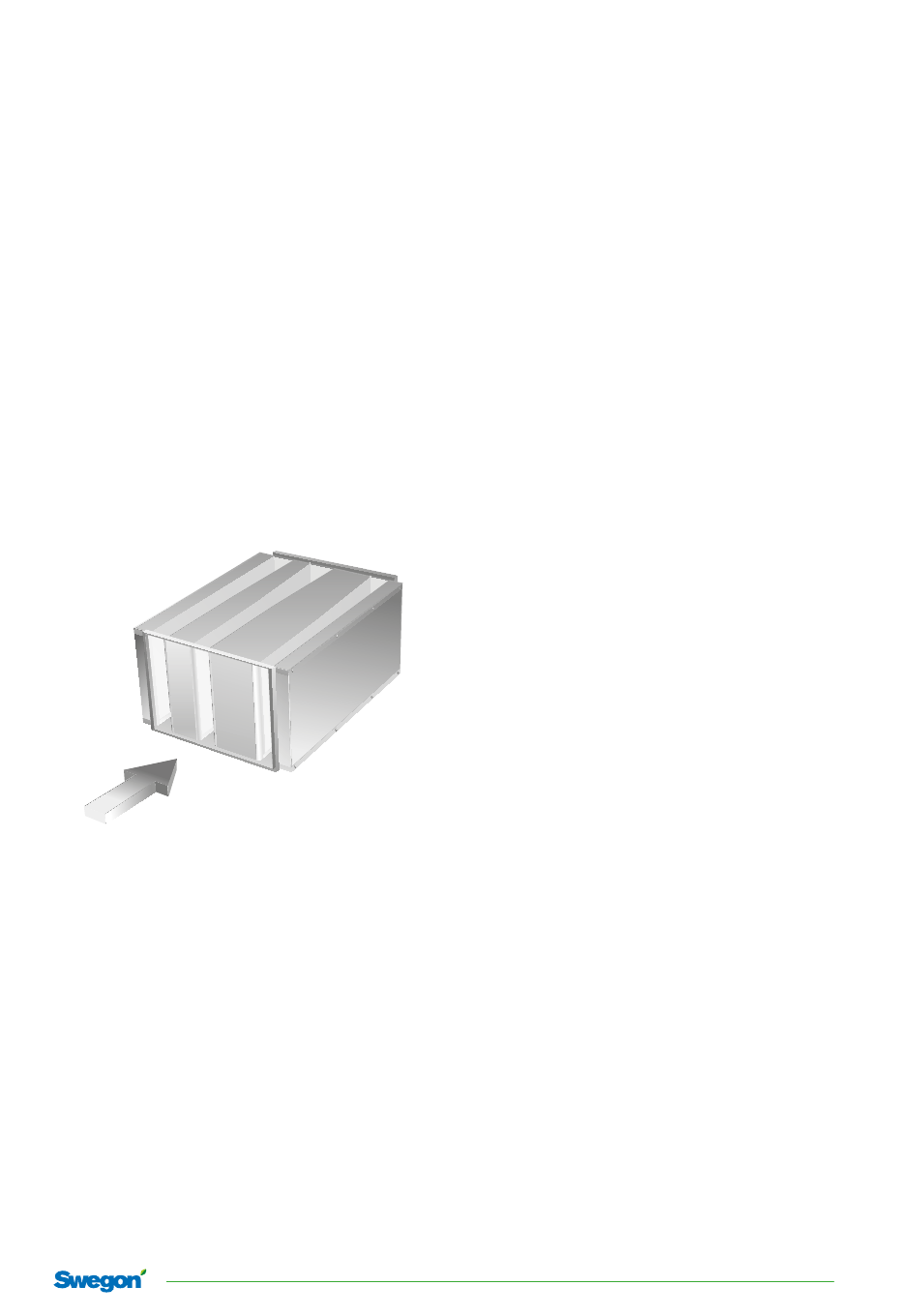

Abbildung 1. Die Baffeln sind entsprechend der aerodynami-
schen Grundlagen gestaltet. Weil dazu einige der aktiven Teile
des Schalldämpfers außerhalb des Anschlusses verlegt worden
sind, wurde der Druckabfall im Verhältnis zu einem konventio-
nellen Schalldämpfer stark verringert.
CALMO umfasst alle positiven Eigenschaften, die schon
Swegons früheren Schalldämpfer geboten haben. Durch
Berücksichtigung der Materialeigenschaften und Ausnut-
zung der strömungstechnischen Grundlagen hat Swegon
den Schalldämpfer in folgenden Punkten optimiert:
• akustische Eigenschaften des Schalldämmmaterials
• Dicke der Baffeln
• Breite der Spalten
• Länge der Baffeln
• äußere Abdeckung
Durch Kombination der obigen Faktoren kann Swegon
immer die bestmögliche Schalldämpfung mit geringstem
Druckabfall entsprechend der Kundenanforderungen bieten.
Allgemeines
CALMO ist dank der einzigartigen Gestaltung mit
Anschluss an die Seitenbaffeln sowohl für die Verwen-
dung im Kanal als auch für den direkten Anschluss an ein
Lüftungsgerät geeignet.
Ausführung
• CALMO wird in der Standardausführung aus galvani-
siertem Stahlblech entsprechend der Umweltklasse C2
(entspricht M gemäß VVS-AMA98) hergestellt.
• Das schalldämpfende Material ISOVER Cleantec
bezogen auf Reinigung, Fasermitnahme, Altersbeständig-
keit, Emissionen, Nassreinigung etc. typengeprüft (Typen-
zulassung Nr. 2706/92).
• Standardmäßig wird CALMO mit Führungsschienen
geliefert.
Instandhaltung
CALMO ist unter normalen Betriebsbedingungen ein war-
tungsfreier Schalldämpfer. Wenn Reinigungsmöglichkeiten
erforderlich sind, kann CALMO mit im Werk installiertem
Reinigungsdeckel bestellt werden, siehe Zubehör. Der
Reinigungsdeckel überdeckt dann alle Spalten, um best-
mögliche Zugriffsmöglichkeit zu erhalten. Häufig kann es
jedoch sinnvoll sein, den Reinigungsdeckel im Kanal direkt
beim Schalldämpfer anzubringen.
Umwelt
Baustoffdeklarationen können von unserer Homepage im
Internet heruntergeladen werden, oder setzen Sie sich mit
Ihrem Swegon Büro in Verbindung.
Montage
Die Führungsschienen an diesem Produkt sind nur als An-
schluss zum Kanal vorgesehen. Das Produkt muss daher
aufgehängt mit einer Stütze unter seiner gesamter Breite
montiert werden.
Bausatz, Endmontage auf Baustelle
CALMO ist als Bausatz erhältlich. Die Lieferung erfolgt
dann in Teilen mit fertig montierten Akustikbaffeln und
losen Montageteilen. Calmo als Bausatz ermöglicht es
auch, große Schalldämpfer durch enge Durchlässe zu
führen, z. B. bei Renovierungen. Die Endmontage erfolgt
mithilfe der mitgelieferten Montageanleitung auf der
Baustelle durch den Kunden. Weitere Informationen hier-
zu sind direkt bei Swegon erhältlich.
Spezialausführung
Außer den im Katalog aufgezeigten Zubehören und Vari-
anten können bei Bedarf auch individuelle Anpassungen
für den Kunden vorgenommen werden. Beispielsweise
ist CALMO mit Seitenanschluss und liegenden Baffeln
erhältlich.
Swegon kann den Schalldämpfer in Absprache mit dem
Kunden auch bezüglich Schalldämpfung, Größe, Gerätean-
passung und Materialauswahl (z. B. Aluzink) optimieren. Für
weitere Informationen wenden Sie sich bitte an Swegon.
20171107
Konstruktionsänderungen vorbehalten.
