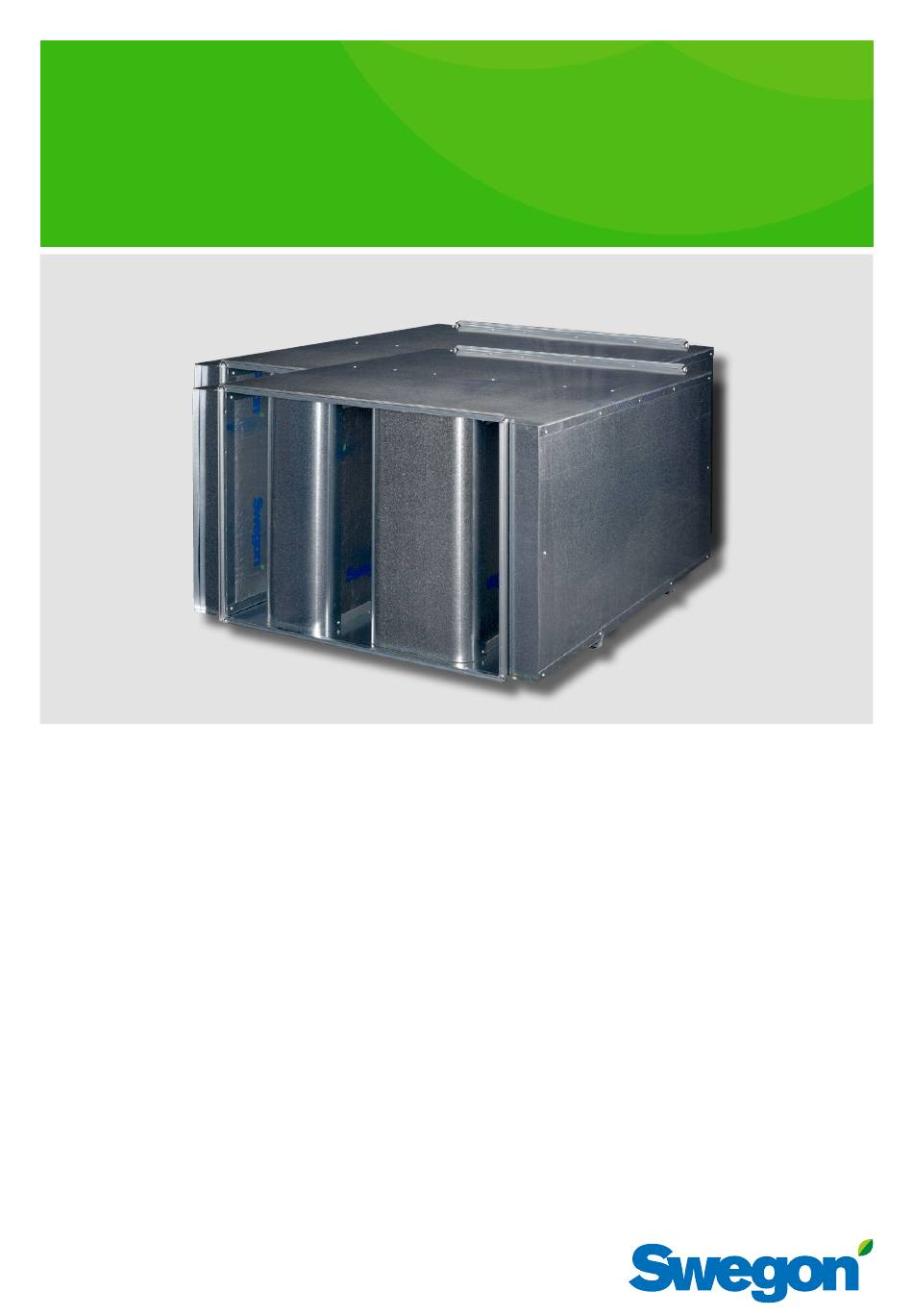

CALMO

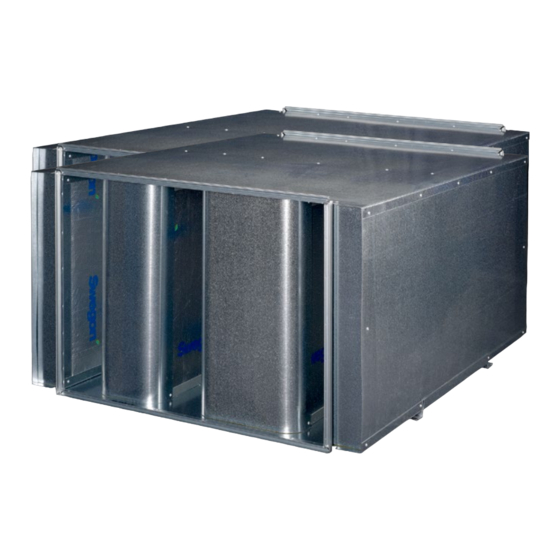

Schalldämpfer mit integriertem Anschluss für rechteckige Kanäle
KURZDATEN
○
sehr platzsparender rechteckiger Schalldämpfer
ausgezeichnete aerodynamische Eigenschaften
○
○
sehr geringer Druckabfall durch Baffelabstufung
typengeprüftes umweltfreundliches Schalldämmmate-
○
rial ISOVER Cleantec
PLUS
®
ISOVER Cleantec
PLUS kann feucht gereinigt werden
○
®
auch mit Reinigungsdeckel erhältlich
○
○
als brandschutzisolierte Ausführung mit 50 mm Stein-
wolle erhältlich
○
Anschlussabmessungen von 400 x 300 bis 2200 x 2200
enthalten in der MagiCAD-Datenbank
○
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Swegon CALMO
Inhaltszusammenfassung für Swegon CALMO
- Seite 1 CALMO Schalldämpfer mit integriertem Anschluss für rechteckige Kanäle KURZDATEN ○ sehr platzsparender rechteckiger Schalldämpfer ausgezeichnete aerodynamische Eigenschaften ○ ○ sehr geringer Druckabfall durch Baffelabstufung typengeprüftes umweltfreundliches Schalldämmmate- ○ rial ISOVER Cleantec PLUS ® ISOVER Cleantec PLUS kann feucht gereinigt werden ○...
-
Seite 2: Inhaltsverzeichnis
CALMO Inhaltsverzeichnis Technische Beschreibung ........3 Funktion ..............3 Allgemeines ..............3 Zubehör ..............4 Reinigungsdeckel T1 und T2 ........4 Brandisolierung T3 ............4 Perforierte Blechabdeckung T4 ........4 Auslegung ............5 Allgemeines ............... 5 Abmessungen ............5 Abmessungen/Schalldämpfung ........9 Druckabfall .............. -
Seite 3: Technische Beschreibung
Baffelelemente vollkommen gemäß der Ausführung aerodynamischen Grundlagen gestaltet wurden. Um den • CALMO wird in der Standardausführung aus galvani- Schalldämpfer in Bezug auf den Druckabfall noch weiter siertem Stahlblech entsprechend der Umweltklasse C2 zu optimieren, wurden einige Teile des aktiven Teils des (entspricht M gemäß... -
Seite 4: Zubehör
Möglichkeit, eine im Werk vorisolierte Variante zu oder im Anschluss an den Schalldämpfer erforderlich. bestellen. Für CALMO ist dieser als Zubehör CALMO T1 mit Deckel Für CALMO sind im Werk vorisolierte Varianten als Zubehör erhältlich. Dieser ermöglicht es, alle Luftspalten zu errei- erhältlich. -
Seite 5: Auslegung
1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2200 Grau markierte und fett geschriebene B- und H-Maße sind die Standardmaße, andere Maße gehören zum Bestellsortiment. L = siehe Tabelle, Technische Daten Gewicht = Wenden Sie sich bitte an Ihre Swegon-Niederlassung. 20171107 Konstruktionsänderungen vorbehalten. - Seite 6 CALMO Technische Daten B-Maß Code Länge Statische Einsatzdämpfung (dB) gemäß ISO 7235 P-Zahl (mm) (mm) 0411 1, 8 0421 1250 2, 0 0431 1850 3, 5 0412 0422 1250 0432 1850 0511 1, 8 0521 1250 2, 0 0531 1850...
- Seite 7 CALMO Technische Daten B-Maß Code Länge Statische Einsatzdämpfung (dB) gemäß ISO 7235 P-Zahl (mm) (mm) 1000 1011 1021 1250 1031 1850 1041 2450 1012 0, 9 1022 1250 0, 9 1032 1850 1, 1 1042 2450 1, 2 1013 1, 4...
- Seite 8 CALMO Technische Daten B-Maß Code Länge Statische Einsatzdämpfung (dB) gemäß ISO 7235 P-Zahl (mm) (mm) 1500 1521 1250 1531 1850 1541 2450 1600 1621 1250 2, 0 1631 1850 3, 5 1641 2450 4, 2 1622 1250 1, 0 1632...
-
Seite 9: Abmessungen/Schalldämpfung
/s und der Schalldämpfer ist in einem Kanal montiert, der eine Breite von 1800 mm hat. Ein Schalldämpfer CALMO 1841 mit p-Zahl 3,2 wurde aus den technischen Daten ausgewählt. Der Schalldämp- fer hat eine Breite von 1800 mm und eine Höhe von 600 Diagramm 1. -
Seite 10: Eigenschallentwicklung
4 m /s und der Schalldämpfer ist in einem Kanal montiert, der eine Breite von 1800 mm hat. Ein Schalldämpfer CALMO 1841 mit p-Zahl 3,2 wurde aus den technischen Daten ausgewählt. Die Höhe 600 mm macht, dass die Brutto-Frontfläche 1,08 m beträgt. -
Seite 11: Systemeffekte
Schalldämpfer mit der Montage vor einer Kammer gleich- gesetzt werden. Siehe Kurve 1 in Diagramm 2. Der gesamte Druckabfall am Schalldämpfer wird durch Abbildung 5. CALMO vor oder nach einem Bogen. Multiplikation des Korrekturfaktors mit dem Druckabfall gemäß Nomogramm 1 errechnet. -
Seite 12: Spezifikation
Platz, um die Reinigungsöffnung zu öffnen der Deckel geöffnet werden kann. CALMO T1 erfordert (800+300 mm). ca. 300 mm Platz. Für CALMO T2 muss es in einem Ab- stand von ca. 700 mm vollkommen offen sein. Bestellcode: CALMO a 0631 600x800x1850 CALMO T1 Konstruktionsänderungen vorbehalten.
