4.2 SCHALTPLAN UND BESCHREIBUNG DER ANSCHLÜSSE

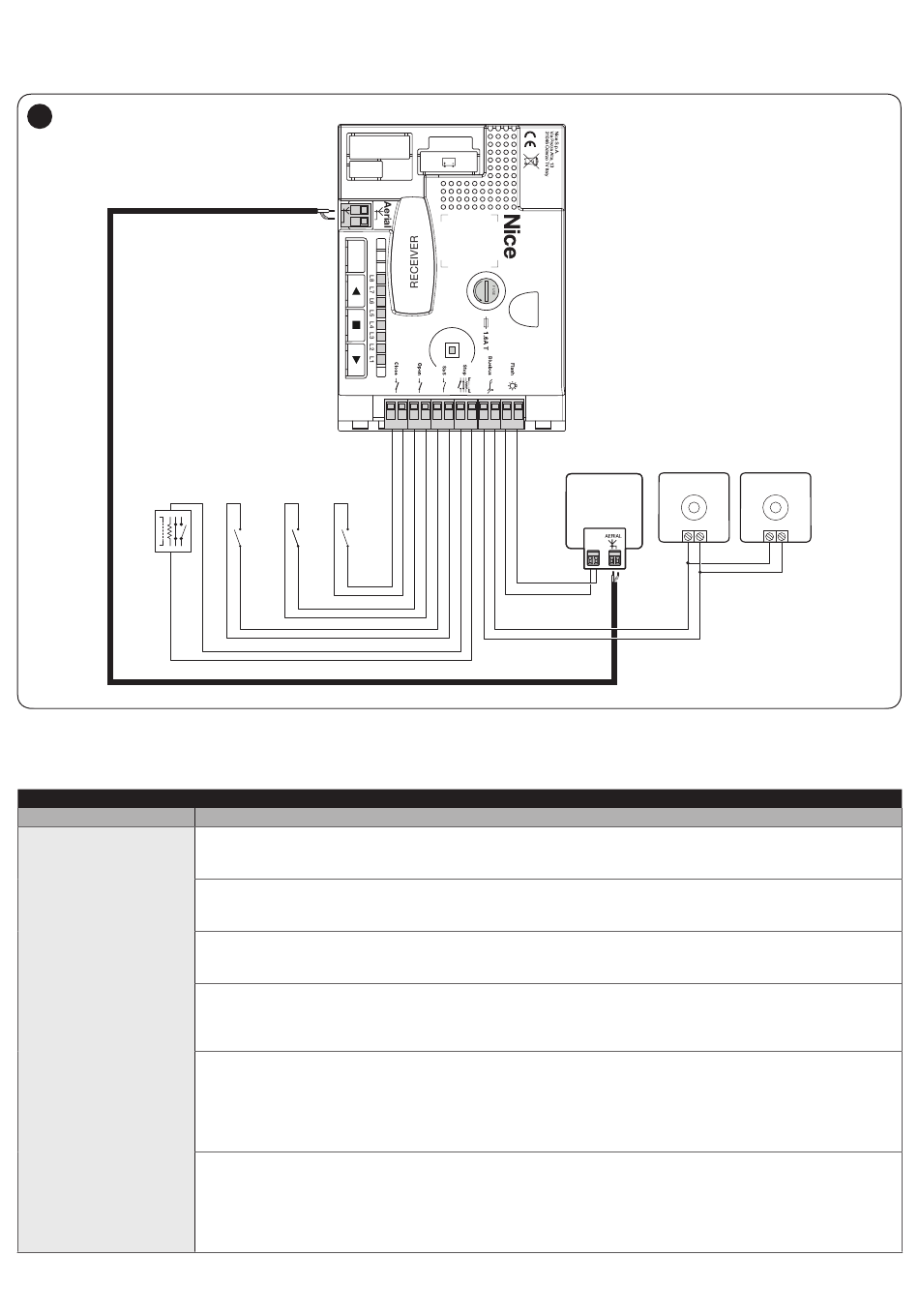

4.2.1 Schaltplan

14
NO
NC
8K2
OSE
4.2.2 Beschreibung der Anschlüsse
ELEKTRISCHE ANSCHLÜSSE
Klemmen
FLASH
Es können nur Vorrichtungen angeschlossen werden, die nur den Elektromagneten enthalten.
Anmerkung 1
IBT4N
NO NO NO
Beschreibung
Dieser Ausgang kann programmiert werden (siehe Kapitel „PROGRAMMIERUNG"), um eines der
folgenden Geräte anzuschließen: Blinkleuchte, Ausgang „Kontrollleuchte Tor geöffnet", Saugscheibe
[Anmerkung 1], Elektrosperre [Anmerkung 1], Elektroschloss [Anmerkung 1].
Falls als „Blinkleuchte" programmiert, kann am Ausgang „FLASH" eine Blinkleuchte vom Typ „LUCYB"
oder ähnliche mit nur einer 12V max. 21W Lampe automatischen Typs angeschlossen werden. Während
der Bewegung blinkt sie in Abständen von 0,5 Sekunden (0,5 Sek. ein, 0,5 Sek. aus).
Falls als „Kontrollleuchte Tor geöffnet" programmiert, kann am Ausgang „FLASH" eine Kontrollleuchte
mit 24V max. 5W angeschlossen werden, die anzeigt, dass das Tor geöffnet ist. Kann auch für andere
Funktionen programmiert werden (siehe Kapitel „PROGRAMMIERUNG").
Falls als „Saugscheibe" programmiert, kann am Ausgang „FLASH" eine Saugscheibe mit 24V max. 10W
angeschlossen werden (Ausführungen nur mit Elektromagnet, ohne elektronische Vorrichtungen). Bei
geschlossenem Tor wird die Saugscheibe aktiviert und blockiert das Tor. Während der Öffnungs- oder
Schließbewegung wird die Saugscheibe deaktiviert.
Falls als „Elektrosperre" programmiert, kann am Ausgang „FLASH" eine Elektrosperre mit Schnappschloss
mit 24V max. 10W angeschlossen werden (Ausführungen nur mit Elektromagnet, ohne elektronische
Vorrichtungen).
Bei der Öffnungsbewegung wird die Elektrosperre aktiviert und bleibt aktiv, um das Tor freizugeben und die
Bewegung auszuführen.
Bei der Schließbewegung ist sicherzustellen, dass sich die Elektrosperre mechanisch wieder einspannt.
Falls als „Elektroschloss" programmiert, kann am Ausgang „FLASH" ein Elektroschloss mit
Schnappvorrichtung mit 24V max. 10W angeschlossen werden (Ausführungen nur mit Elektromagnet, ohne
elektronische Vorrichtungen).
Während der Öffnungsbewegung wird das Elektroschloss kurz aktiviert, um das Tor freizugeben und die
Bewegung durchzuführen. Bei der Schließbewegung ist sicherzustellen, dass sich das Elektroschloss
wieder mechanisch verriegelt.
FUSE
LED
Close Open Sbs Stop Bluebus Flash
TX
FLASH
Bluebus Bluebus
AERIAL
RX
Tabelle 5
DEUTSCH – 9
