WEITERE INFORMATIONEN
(Zubehör)
9 WEITERE INFORMATIONEN (Zubehör)
9.1 ÄNDERUNG DER KONFIGURATION IM
EINGANG STOP
STOP ist der Eingang, der das unverzügliche Anhalten der Be-
wegung verursacht, gefolgt von einer kurzen Reversierung. An
diesem Eingang können Vorrichtungen mit Ausgang mit ge-
wöhnlich geöffnetem „NO" Kontakt, mit gewöhnlich geschlos-
senem „NC"-Kontakt oder Vorrichtungen mit Ausgang mit kon-
stantem 8,2 kΩ Widerstand, wie zum Beispiel Schaltleisten,
angeschlossen werden.
Wie für BlueBUS erkennt die Steuerung das am Eingang STOP
angeschlossene Gerät während der Einlernphase (siehe Ab-
schnitt „Einlernen der Vorrichtungen"); danach wird ein STOP
verursacht, wenn eine beliebige Variation des erlernten Status
erfolgt.
Mit entsprechenden Maßnahmen kann am Eingang STOP mehr
als eine Vorrichtung auch anderen Typs angeschlossen werden:
– Mehrere NO-Vorrichtungen können miteinander in unbegrenz-
ter Menge parallelgeschaltet werden.
– Mehrere NC-Vorrichtungen können miteinander in unbegrenz-
ter Menge seriengeschaltet werden.
– Zwei Vorrichtungen mit konstantem 8,2 kΩ Widerstand kön-
nen parallelgeschaltet werden, im Falle von mehr als 2 Vor-
richtungen müssen alle mit nur einem 8,2 kΩ Endwiderstand
„kaskadengeschaltet" werden.
– Die Kombination NO und NC ist möglich, wenn die 2 Kon-
takte parallelgeschaltet werden, wobei ein 8,2 kΩ Widerstand
mit dem NC-Kontakt seriengeschaltet werden muss (daher ist
auch die Kombination von 3 Vorrichtungen: NA, NC und 8,2
kΩ möglich).
a
Falls der Eingang STOP für den Anschluss von Ge-
räten mit Sicherheitsfunktionen benutzt wird, kön-
nen nur die Geräte mit Ausgang mit konstantem
8,2 kΩ Widerstand die Sicherheitsklasse III gegen
Defekte gemäß Norm EN 13849-1 garantieren.
9.2 ANSCHLUSS EINES FUNKEMPFÄNGERS TYP
SM
An der Steuerung befindet sich ein Anschluss für Funkempfän-
ger mit SM-Steckverbindung (Sonderzubehör) der Produktfa-
milien SMXI, SMXIS oder OXI usw. Sie ermöglichen die Fern-
steuerung über Sender, welche die Eingänge der Steuerung
entsprechend ansteuern.
f
Vor der Installation eines Empfängers muss die
Steuerung von der Stromversorgung getrennt wer-
den.

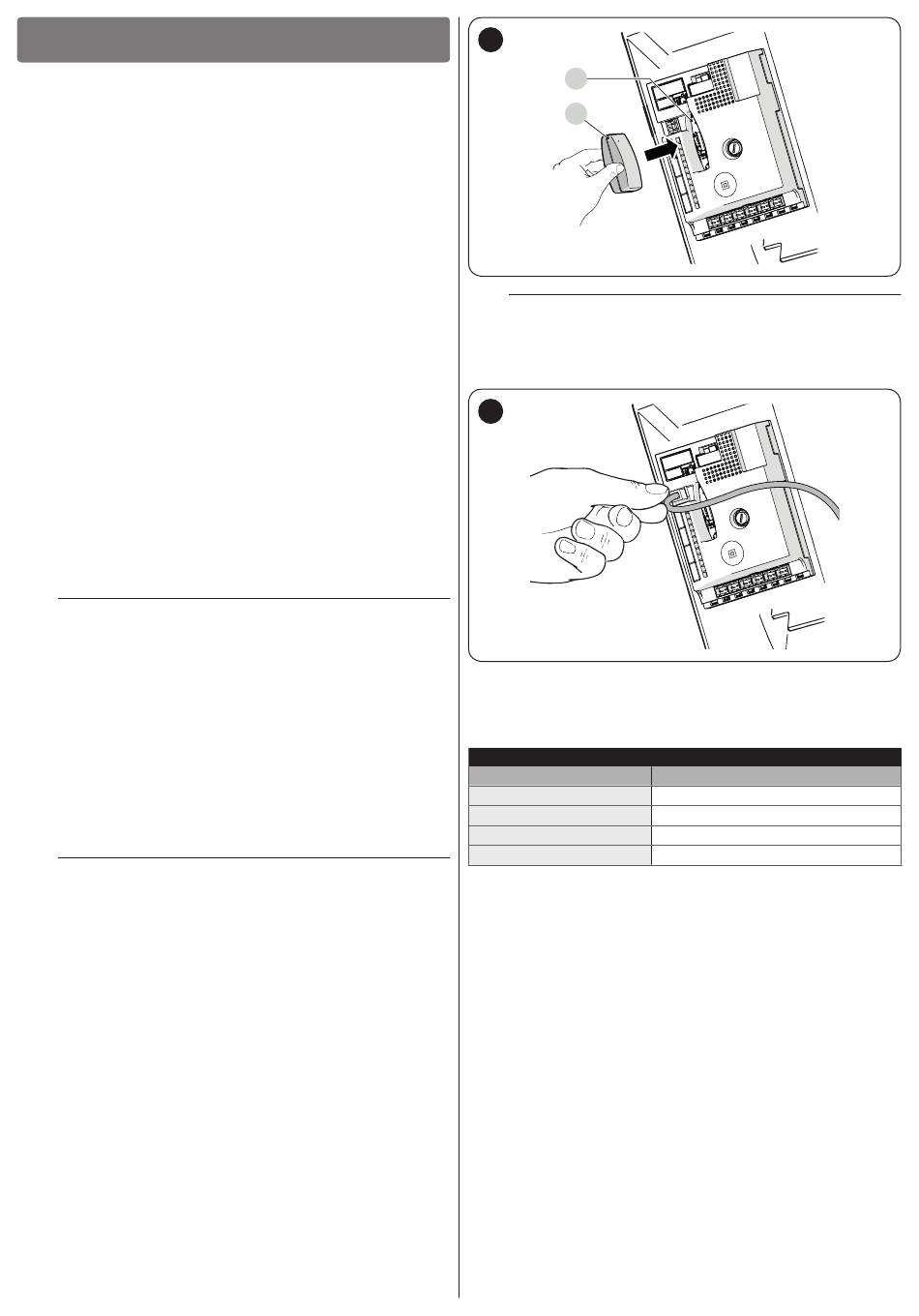

Zur Installation eines Empfängers („Abbildung 30"):
1. den Empfänger (A) in den vorgesehenen Anschluss (B)
an der Platine der Steuerung einstecken.
30
B
A
l
Falls die in LUCYB eingebaute Antenne oder eine
andere externe Antenne nicht benutzt wird, das mit
dem Empfänger gelieferte starre Kabel mit der An-
tennenklemme verschrauben („Abbildung 31"):
31
In „Tabelle 17" sind die Entsprechungen zwischen dem Aus-
gang des Funkempfängers und dem vom Motor ausgeführten
Befehl angegeben:
SMXI / SMXIS
Ausgang Empfänger
Ausgang Nr. 1
Ausgang Nr. 2
Ausgang Nr. 3
Ausgang Nr. 4
Wird der Funkempfänger OXI im „ERWEITERTEN MODUS" ins-
talliert, kann er die Steuerbefehle senden laut „Tabelle 18„.
Tabelle 17
Befehl
„Schrittbetrieb"
„Teilöffnung"
„Öffnet"
„Schließt"
DEUTSCH – 25
