3.6 INSTALLATION DES ANTRIEBS

a
Eine fehlerhafte Installation kann zu schwerwiegen-
den Verletzungen beim Installateur führen sowie bei
den Personen, die die Anlage bedienen.
Bevor Sie mit dem Zusammenbau der Automation
beginnen, müssen die im Abschnitt „Überprüfun-
gen vor der Installation" und „Einsatzbeschränkun-
gen des Produkts" beschriebenen Vorprüfungen
durchgeführt werden.
a
Die Installation des Antriebs darf AUSSCHLIESS-
LICH BEI GESCHLOSSENEM TOR erfolgen.

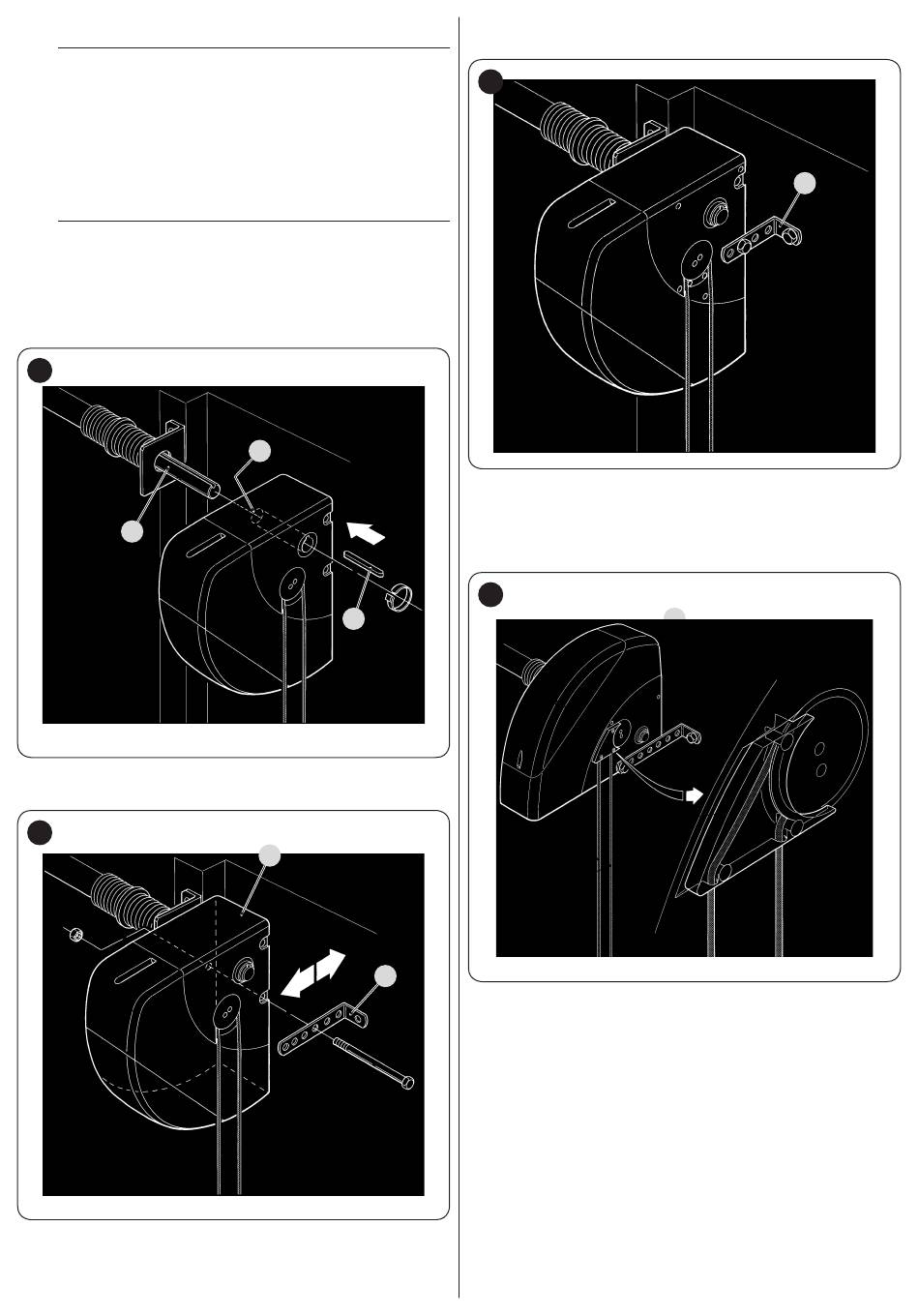

Zur Installation von SO2000;
die Ausgangswelle (A) in die Antriebswelle (B) des Tors
1.
stecken und mithilfe der mitgelieferten Passfeder (C) ver-
binden
6
B
die Wandhalterung (E) mit der mitgelieferten Schraube,
2.
Mutter und Unterlegscheibe am Antrieb (D) befestigen
7
A
C
D
E
die Halterung (E) mit für das Wandmaterial geeigneten
3.
Dübeln (nicht mitgeliefert) an der Wand befestigen
8
4. SO2000 kann bei Verwendung des mitgelieferten Vorgele-
ges (F) in waagrechter Position installiert werden. Dieses
muss unter Berücksichtigung der austretenden Entriege-
lungskabel (G) mit den drei Schrauben in der gezeigten
Position befestigt werden.
9
F
G
E
D
