Identifizierung Und Gesamtabmessungen; Empfang Des Produkts - Nice So2000 Installations- Und Bedienungsanleitung

HALTBARKEIT DES PRODUKTS
Torgewicht
Kraft zur Bewegung des
Tors
Umgebungstemperatur > 40 °C oder <
0 °C oder Luftfeuchtigkeit > 80 %
Vorhandensein von Staub, Sand und Salz 15%
Bewegungsunterbrechung durch
Fotozelle
Bewegungsunterbrechung durch Halt
Geschwindigkeit über „L4 schnell"
2
140.000
120.000
100.000
80.000
60.000
40.000
20.000
0
10 20 30 40 50 60 70 80 90 100
Belastungsgrad
20%
< 100 kg
100 - 180 kg 30%
40%
180 - 230 kg
60%
> 230 kg
10%
< 160 kg
20%
160 - 240 kg
40%
240 - 290 kg
10%
10%
20%
15%
Belastungsgrad in (%)

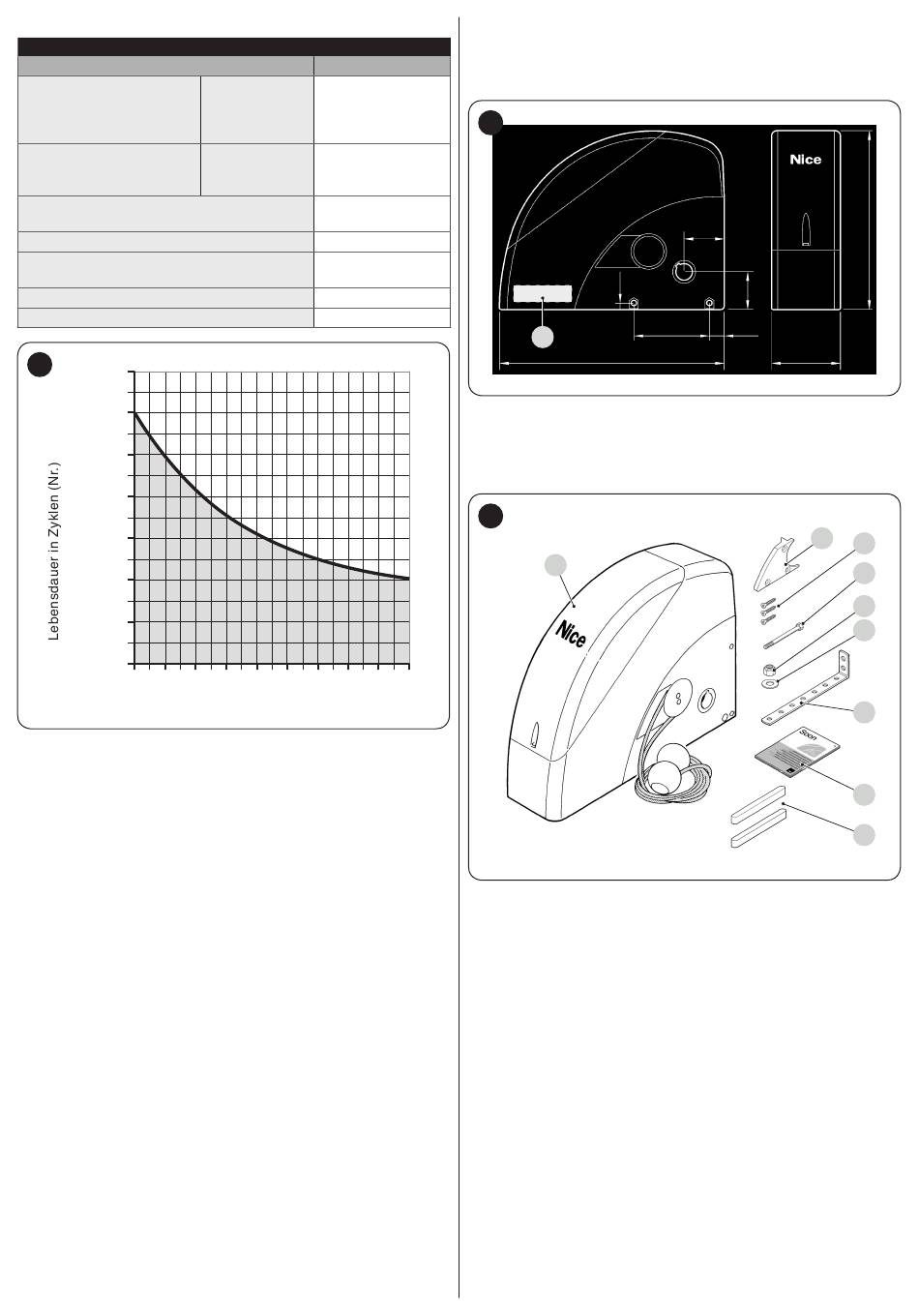

3.3 IDENTIFIZIERUNG UND
Tabelle 3
GESAMTABMESSUNGEN
Die Gesamtabmessungen und das Schild (A) zur Produktidenti-
fikation sind in „Abbildung 3" ersichtlich.
3
A

3.4 EMPFANG DES PRODUKTS

Folgende Bestandteile sind im Lieferumfang des Produkts ent-
halten.
4
A
Getriebemotor
A
Vorgelege
B
3 schwarze selbstschneidende Schrauben
C
Schraube M8x130
D
E Selbstsperrende Mutter M8
Unterlegscheibe D8
F
G Wandhalterung
Gebrauchsanleitung
H
I 2 Passfedern
67
126,5 mm
24,3
375 mm 115 mm
B
C
D
E
F
G
H
I
DEUTSCH – 5
