11 VGA-Ausgang (15-polig Mini-D-SUB)
12 2 x RJ 45 (nicht aktiv)**
13 LAN Anschluss (RJ 45)**
14 2 x USB 2.0 Anschluss (Typ A)**
15 Audio**
15a Mikrofon IN (rot)**
15b Audio OUT (grün)**
15c Line IN (blau)**
16 Decoder-Karte
16a Audio OUT 2 (nicht aktiv)**
16b Audio OUT 1 (nicht aktiv)**
16c Videoausgang 2 (entspricht M2)
16d Videoausgang 1 (entspricht M1)
17 Audio IN (je 15-polig D-SUB über Kabelpeitsche)
17a Audiokanäle 1 – 8
17b Audiokanäle 9 – 16
17c Audiokanäle 17 – 24
18 12V OUT (2-polige ODU-Buchse)**
19 Kaltgerätebuchse/Netzanschluss
20 Netzschalter
5.2

Analoge Kameras

Die analogen Videoeingänge des Recorders sind auf der Anschlussplatte (6, Abb. 5-1)
angeordnet. Zur Erleichterung von Montage und Service kann die komplette Anschluss-
platte entfernt und wieder angeschlossen werden.
Entriegeln Sie die Anschlussplatte mit der EJECT-Taste (6a).
Entfernen Sie die Anschlussplatte durch Aufklappen nach links.
Dallmeier electronic
HINWEIS
** Diese Schnittstellen dürfen bei VdS-konformen Systemen
nicht verwendet werden.
WARNUNG
Lebensgefahr durch Stromschlag bei Blitzeinschlag!
Videoleitungen dürfen während eines Gewitters weder ange-
schlossen noch entfernt werden.

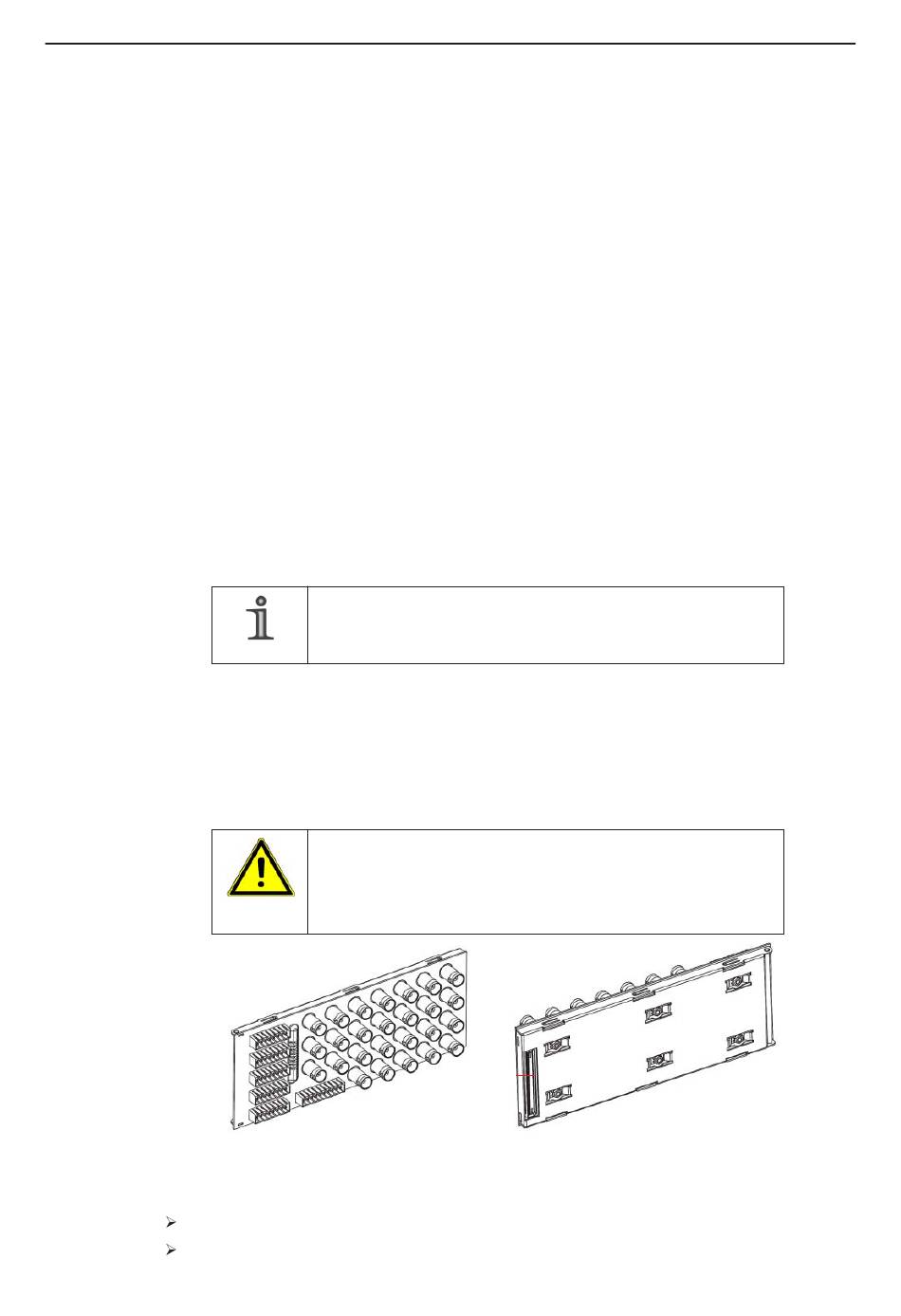

Abb. 5-2: Anschlussplatte Frontseite
DMS 80 VdS / DMS 160 VdS / DMS 240 VdS
A
Abb. 5-3: Anschlussplatte Rückseite
17
