Anschluss

Die folgenden Ausführungen beschreiben Besonderheiten beim Anschluss der grundlegen-
den Peripherie. Beachten Sie dazu auch das Kapitel Technische Daten.
Auf den Anschluss und die Konfiguration optionaler Peripherie wird in gesonderten Kapiteln
eingegangen.
5.1

Anschlussbelegung

1a
1b
7
8

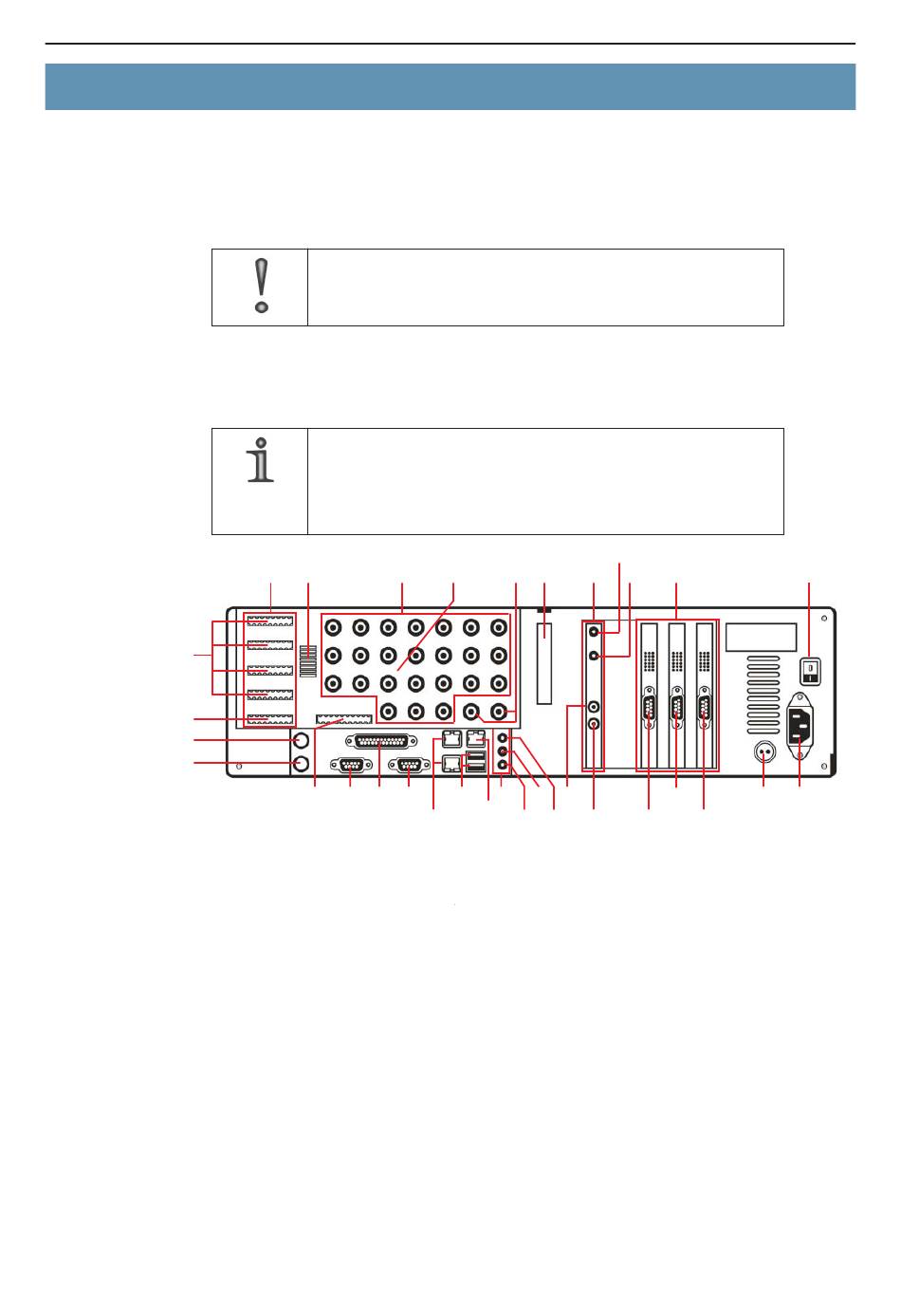

Abb. 5-1: Rückansicht (Gerät mit Vollausstattung)
1 Kontakt IN 1 – 30 (5 x 8-polige Weidmüller-Stiftleiste)
1a Kontakt IN 1 – 24, Kamerakontakte
1b Kontakt IN G1 – G6
Global- bzw. Allgemeinkontakte
2 Relais OUT 1 - 5 (10-polige Weidmüller-Stiftleiste)
3 Temperaturfühler für Umgebungstemperatur
4 Videoeingänge C1 – C24 (BNC)
5 Videoausgänge M1 und M2 (BNC)
6 Anschlussplatte
6a EJECT-Taste der Anschlussplatte
7 Maus (PS/2)
8 Tastatur (PS/2)**
9 Parallele Schnittstelle LPT (25-polig D-SUB)**
10 Serielle Schnittstelle COM1 (9-polig D-SUB)**
Dallmeier electronic
ACHTUNG
Stellen Sie vor dem Anschluss sicher, dass der Recorder und
die peripheren Geräte von der Stromversorgung getrennt sind.
HINWEIS
Die Anzahl der Anschlüsse kann abhängig von der bestellten
Ausstattung und Gerätevariante abweichen.
Die Beschreibung bezieht sich auf ein Gerät mit Vollausstattung.
1 3 4
2 10 9 11
12
DMS 80 VdS / DMS 160 VdS / DMS 240 VdS
16a
6 5 6a 16 16b
14 15 15b 16c
13 15a 15c 16d
18 20
17b 18 19
17a 17c
