Hinweis
Ein über die Parametriersoftware eingestellter Schaltbereich bleibt bei einem darauf folgen-
den Teach-in am Gerät erhalten.
Beim ODS 96 lassen sich auch Werte einstellen, welche eine Überschreitung der Messbe-
reichsgrenzen bedeuten.
• Hysterese: Erweiterung des Schaltbereichs für das Ausschalten. Für das Einschalten
bleiben die eingestellten Schaltpunkte immer gültig.
Parametrieren mit Software, teachen über Teach-Eingang
100
Teachpunkt
100
100
Leuze electronic
600
600
Teachpunkt
600
Teachpunkt
ODSL 8 / ODSL 30 / ODS 96

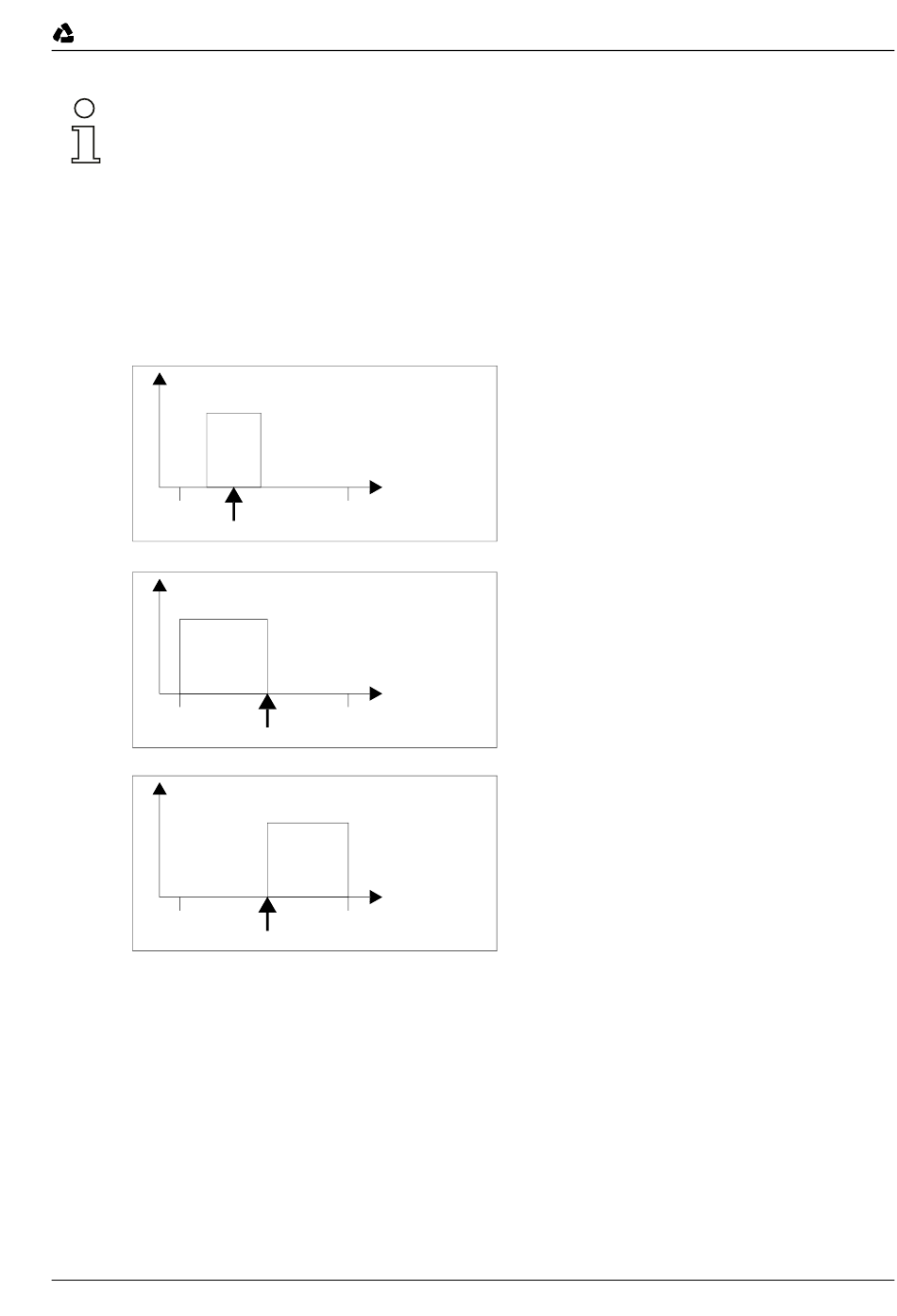

Ein Schaltausgang mit beiden Flanken inner-
halb des Messbereichs → Schaltausgangs-
breite symetrisch um den Teachpunkt.
Ein Schaltausgang, erste Flanke wurde auf
die untere Messbereichsgrenze parametriert
→ mit dem Teach-Eingang wird die zweite
Flanke geteacht.
Ein Schaltausgang, zweite Flanke wurde auf
die obere Bereichsgrenze parametriert → mit
dem Teach-Eingang wird die erste Flanke
geteacht.
Die Kombination, "Parametrieren mit Soft-
ware, anschließend teachen über den Teach-
Eingang" kann unabhängig für jeden Schalt-
ausgang durchgeführt werden, also auch bei
den ODS Typen mit mehr als einem Schalt-
ausgang.
