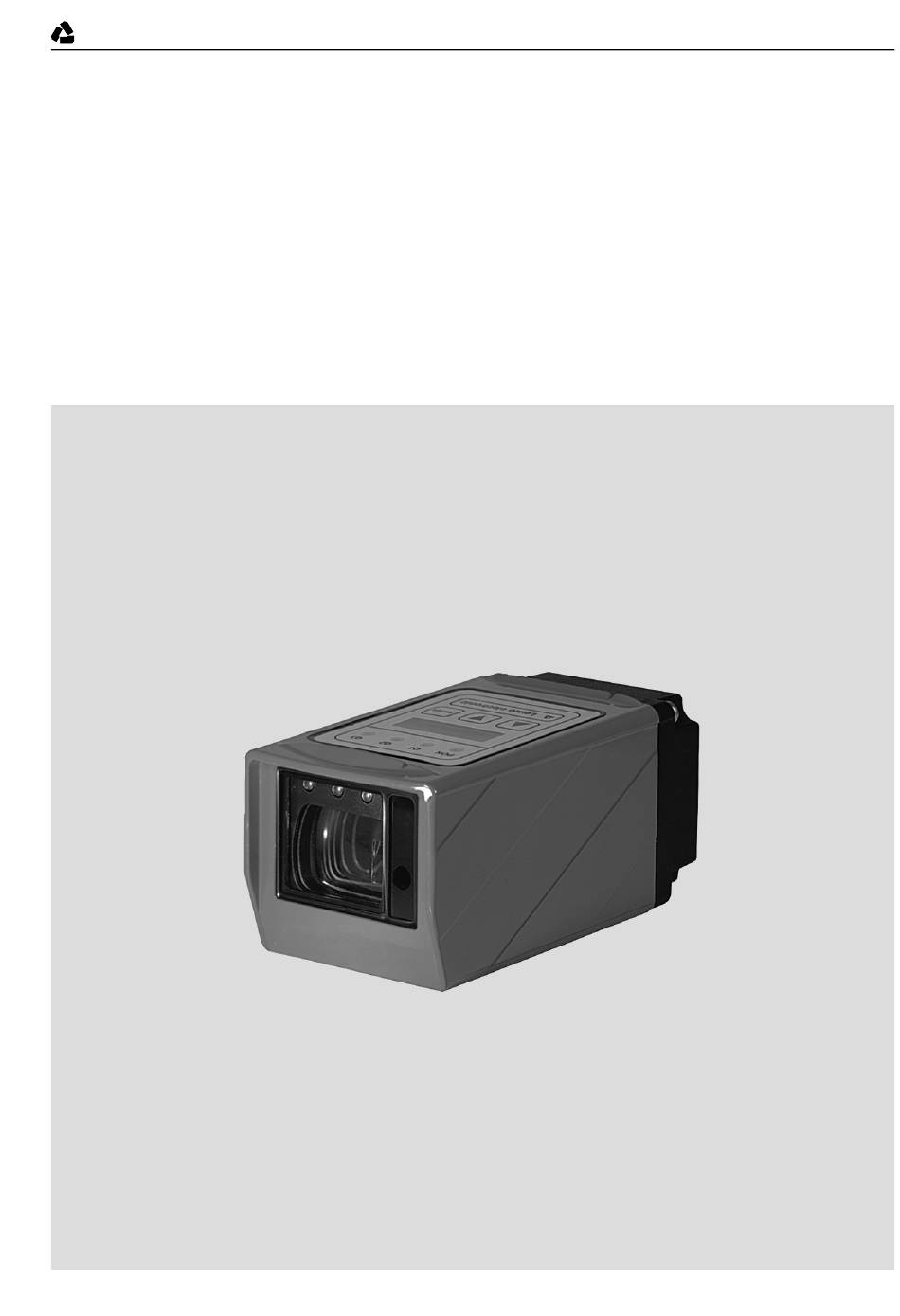

- Seite 1 Leuze electronic Optische Distanzsensoren ODSL 30 Technische Beschreibung / Software Beschreibung...
-
Seite 2: Vertrieb Und Service
Leuze electronic Leuze electronic GmbH + Co. KG Postfach 11 11, D-73277 Owen/Teck Tel. +49(0) 7021/ 573-0, Fax +49(0)7021/ 573-199 E-mail: info@leuze.de, www.leuze.de Vertrieb und Service Vertriebsregion Nord Vertriebsregion Ost Telefon 07021/573-306 Telefon 035027/629-106 Fax 07021/9850950 Fax 035027/629-107 Hamburg PLZ-Bereiche... -
Seite 3: Inhaltsverzeichnis
Parametrierung / Menüstruktur ODSL 30/V… (analog) ............... 30 3.6.2 Parametrierung / Menüstruktur ODSL 30/24… (3 Schaltausgänge) ........... 32 3.6.3 Parametrierung / Menüstruktur ODSL 30/D 232… (digital RS 232) ..........35 3.6.4 Parametrierung / Menüstruktur ODSL 30/D 485… (digital RS 485) ..........38 3.6.5 Bedienbeispiel .......................... - Seite 4 Lagern, Transportieren ...................... 55 Montieren ........................... 55 Teach-In..........................56 Software..........................58 Anschluss an einen PC...................... 58 6.1.1 Anschluss des ODSL 30 an einen PC ..................58 Installation der ODS 96 Parametriersoftware ..............59 Starten des Programms ..................... 59 6.3.1 Beschreibung der Menübefehle ....................61 6.3.2 Messen............................62...
- Seite 5 Bild 4.5: Elektrischer Anschluss ODSL 30/D 485… ..............54 Bild 5.1: Blick durch eine Aussparung..................55 Bild 6.1: Anschluss des ODSL 30 an einen PC über das Programmierterminal UPG 5 ..58 Bild 6.2: Installationsverzeichnis ....................59 Bild 6.3: Gerätetyp-Auswahl..................... 60 Bild 6.4:...
-
Seite 6: Allgemeines
Phasenwinkels des vom Objekt reflektierten Lichts bestimmt wird. Eindeutigkeitsbereich Die Phasenlage des vom ODSL 30 empfangenen Signals ermöglicht wegen der Peri- odizität des Sinus nur innerhalb eines bestimmten Intervalls die Ermittlung eindeuti- ger Messwerte. Die Länge dieses Intervalls nennt man Eindeutigkeitsbereich. Ein großer Eindeutigkeitsbereich ist gleichbedeutend mit einer hohen Hintergrundunter-... -
Seite 7: Konformitätserklärung
Objekt außerhalb des parametrierten Entfernungsbereichs befindet. Fremdlichtfestigkeit Gibt die Unempfindlichkeit des Messergebnisses gegenüber Fremdlicht an. Der ODSL 30 misst auch bei einer Fremdlichtstärke von 5 kLux sicher, während die typi- sche Lichtstärke am Arbeitsplatz nur ca. 1 kLux beträgt. Konformitätserklärung Die optischen Distanzsensoren der Baureihe ODSL 30 wurden unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. -
Seite 8: Sicherheitshinweise
Leuze electronic Sicherheitshinweise Sicherheitshinweise Sicherheitsstandard Die optischen Distanzsensoren der Baureihe ODSL 30 sind unter Beachtung der geltenden Sicherheitsnormen entwickelt, gefertigt und geprüft worden. Sie entsprechen dem Stand der Technik. Bestimmungsgemäßer Gebrauch Achtung Der Schutz von Betriebspersonal und Gerät ist nicht gewährleistet, wenn das Gerät nicht entsprechend seines bestimmungsgemäßen Gebrauchs eingesetzt wird. -
Seite 9: Sicherheitsbewusst Arbeiten
Blicken Sie nie direkt in den Strahlengang! Richten Sie den Laserstrahl des ODSL 30 nicht auf Personen! Achten Sie bei der Montage und Ausrichtung des ODSL 30 auf Reflexionen des La- serstrahls durch spiegelnde Oberflächen! Wenn andere als die in dieser Technischen Beschreibung angegebenen Bedienungs- und Justiereinrichtungen benutzt werden, oder wenn andere Verfahrensweisen aus- geführt werden, oder wenn der optische Laser-Distanzsensor unsachgemäß... -
Seite 10: Organisatorische Maßnahmen
Gerät an! Sollten die Schilder aufgrund der Einbausituation des ODSL 30 verdeckt werden, so bringen Sie die Schilder statt dessen in der Nähe des ODSL 30 so an, dass beim Lesen der Hinweise nicht in den Laserstrahl geblickt werden muss! ODSL 30 Bild 2.1:... -
Seite 11: Beschreibung Odsl 30
Für den Einsatz in Bereichen mit elektrostatischer Aufladung wird ein Potentialausgleich zum Gehäuse des ODSL 30 empfohlen. Zubehör Im Lieferumfang des ODSL 30 ist das Befestigungsteil BT 30 zur einfachen Montage und Ausrichtung enthalten (weiteres Zubehör siehe Kapitel 4.5). Leuze electronic... -
Seite 12: Typische Einsatzgebiete Des Odsl 30
Positionieraufgaben Für einfache Positionieraufgaben, wie z.B. die Höhen-/Ebenenverstellung bei Hubtischen und Hebebühnen, sind die ODSL 30 Typen mit Analogausgang und/oder bis zu drei teach- baren Schaltausgängen bestens geeignet. Der ODSL 30 wird so montiert, dass die Positionierung in Richtung des Messstrahls erfolgt. -
Seite 13: Auffahrsicherung
Leuze electronic Beschreibung ODSL 30 3.2.3 Auffahrsicherung Der ODSL 30 kann hervorragend als Auffahrsicherung eingesetzt werden: • Abstandsregelung über den Analogausgang des ODSL 30 • Kollisionsschutz über die Schaltausgänge des ODSL 30 Bild 3.2: Applikationsbeispiel Auffahrsicherung Leuze electronic ODSL 30... -
Seite 14: Montage
Leuze electronic Beschreibung ODSL 30 Montage Im Lieferumfang des ODSL 30 ist das Befestigungsteil BT 30 enthalten, welches eine einfach Montage und Ausrichtung des ODSL 30 ermöglicht. Bild 3.3: ODSL 30 mit BT 30 Maßzeichnung BT 30 Bild 3.4: Maßzeichnung BT 30... -
Seite 15: Ausführungsvarianten Des Odsl 30
Grobausrichtung des ODSL 30 vornehmen. Ausführungsvarianten des ODSL 30 Varianten Der ODSL 30 ist in vier Varianten erhältlich: • als Laser-Distanzsensor mit 2 Analogausgängen 1 … 10V und 4 … 20mA und 1 universell parametrierbaren Schaltausgang Messbereich von 0,2 … 30m •... -
Seite 16: Odsl 30/V
Messbereich I [mA] U [V] typ. 21 typ. 10,5 Messabstand [mm] Distanz für min. Analogwert Distanz für max. Analogwert Bild 3.5: Ausgangskennlinie ODSL 30/V… mit positiver Steigung fallende Ausgangskennlinie Messbereich I [mA] U [V] Messabstand typ. 3 typ. 0,5 [mm] Distanz für max. - Seite 17 Beschreibung ODSL 30 Verhalten der Analogausgänge beim ODSL 30/V… Der ODSL 30/V… verfügt über einen Analogausgang mit linearem Verhalten. Dem Anwender steht ein Strom- (4 … 20mA) und ein Spannungsausgang (1 … 10V) zur Verfü- gung. Um eine möglichst genaue Auflösung zu erhalten, sollte der Bereich des Analogaus- gangs so klein wie von der Applikation her möglich eingestellt werden.
- Seite 18 • Sensor zur Wiederherstellung der alten Werte spannungsfrei schalten. Verhalten des Schaltausgangs beim ODSL 30/V… Zusätzlich steht beim ODSL 30/V… mit Analogausgang ein Schaltausgang mit 2 Schalt- punkten (Schaltfenster) zur Verfügung. Der obere Schaltpunkt kann durch eine Teach- Leitung eingelernt werden. Durch Parametrierung innerhalb des Messbereichs können...
-
Seite 19: Odsl 30/24
Bild 3.7: Verhalten der Schaltausgänge ODSL 30/24… (Ausgang PNP high active) Verhalten der Schaltausgänge beim ODSL 30/24… Der ODSL 30/24… verfügt über drei unabhängige Schaltausgänge mit je 2 Schaltpunkten (Schaltfenster). Die oberen Schaltpunkte können durch eine Teach-Leitung eingelernt werden. Durch Parametrierung innerhalb des Messbereichs können die unteren und oberen... -
Seite 20: Odsl 30/D
RS 422-Mode, d.h. über die Tx+ und Tx- Leitungen wird permanent gesendet. Beim ODSL 30/D 485… erfolgt die Datenübertragung im RS 485-Mode, d.h. die Tx+ und Tx- Leitungen sind auf Empfang geschaltet. Somit können mehrere ODSL 30/D 485… zu einem Bus zusammengeschaltet werden. - Seite 21 (Bit 0 = 0, Bit 1 = 1) (Bit 0 = 1, Bit 1 = 1) Fernsteuer-Betrieb (Remote Control) ASCII Übertragung des Messwertes auf Anforderung 4-stellig (4 Bytes), 5-stellig (5 Bytes) oder 6-stellig (6 Bytes). Bild 3.8: Serielle Übertragungsformate ODSL 30/D… Leuze electronic ODSL 30...
-
Seite 22: Messwertausgabe Bei Den Verschiedenen Übertragungsarten
Remote Control Für den Fernsteuer-Betrieb (Parameter ) kann eine Geräteadresse zwischen 0 … 14 eingestellt werden. Der ODSL 30/D… reagiert in dieser Betriebsart nur auf Befehle von der Steuerung. Zur Verfügung stehen die folgenden Steuerbefehle: Befehle für die asynchrone Messung Abfrage Messwert 4-stellig (ODS 96 kompatibel, Busbetrieb ODSL 30/D …):... -
Seite 23: Input Menu
Leuze electronic Beschreibung ODSL 30 Abfrage Messwert asynchron 5-stellig (Busbetrieb ODSL 30/D …): Byte Nr. Antwort- zeit Befehl ASCII- " " "M" "#" Adresse – – – – – (0x2A) "0…9", (0x4D) (0x23) "A…D" ASCII- ASCII-Entfernungs-Messwert " " "#" Sensor- Adresse max. - Seite 24 Leuze electronic Beschreibung ODSL 30 Befehle für die synchrone Messung Abfrage Messwert synchron 5-stellig, Aufl. 1mm (Busbetrieb ODSL 30/D …): Byte Nr. Antwort- zeit Befehl ASCII- " " "S" "#" Adresse – – – – – – (0x2A) "0…9", (0x53) (0x23) "A…D"...
-
Seite 25: Weitere Befehle
Leuze electronic Beschreibung ODSL 30 Weitere Befehle Referenzierung aktivieren (Busbetrieb bei ODSL 30/D …): Byte Nr. Antwort- zeit Befehl ASCII- " " "R" "#" Adresse – – – – – (0x2A) "0…9", (0x52) (0x23) "A…D" ASCII- " " "#" Sensor-... - Seite 26 In diesen Standards sind einige Grundregeln definiert, die für eine möglichst sichere Daten- übertragung eingehalten werden sollen: • Die Datenleitungen A und B (entsprechen den ODSL 30-Pins Tx+ und Tx-) werden ≈ 120Ω ver- über eine verdrillte 2-Drahtleitung mit einem Wellenwiderstand von Z bunden.
- Seite 27 Leuze electronic Beschreibung ODSL 30 ≥ 200mV) eingehalten werden. Wenn das Wichtig ist hingegen, dass die Busruhepegel (U SPS-Koppelmodul keinen Busabschluss mit Spannungsteiler besitzt, kann die nachfolgend gezeigte Schaltung zum Einsatz kommen. +24 V 15 kΩ A (Tx+) 470 Ω...
-
Seite 28: Bedienung Odsl 30
Die 3 gelben LEDs Q1, Q2 und Q3 zur Zustandsanzeige der bis zu 3 Schaltausgänge be- finden sich auch noch einmal im Optikfenster des ODSL 30. Nur die LEDs der bei der ent- sprechenden Gerätevariante tatsächlich vorhandenen Schaltausgänge haben eine Funktion. -
Seite 29: Einschalten
OK Durch nochmaliges Drücken der Taste ENTER werden alle Parameter auf die Werkseinstel- lung zurückgesetzt. Alle zuvor gemachten Einstellungen gehen unwiederbringlich verloren. Durch Drücken einer Pfeiltaste kehrt der ODSL 30 in den Messbetrieb zurück, ohne die Parameter zurückzusetzen. Leuze electronic... -
Seite 30: Abfrage Der Geräte-Softwareversion
Beschreibung ODSL 30 3.5.5 Abfrage der Geräte-Softwareversion Die Geräte-Softwareversion können Sie im Menü zur Parametrierung des ODSL 30 abfragen. Wählen Sie dazu im Service Menu den folgenden Menüpunkt: <- Softwareversion V0x.xx mit Datum (YY = Jahr, MM = Monat, DD = Tag) SW V01.20 YYMMDD... -
Seite 31: Parametrierung Odsl 30
Parametrierung / Navigation im Menü Nach Drücken einer beliebigen Taste wird die LC-Displaybeleuchtung eingeschaltet und Sie gelangen in das Menü zur Parametrierung des ODSL 30. ! Mit den Pfeiltasten blättern Sie durch die Menüpunkte. ! Mit der ENTER-Taste wählen Sie die einzelnen Menüpunkte aus. -
Seite 32: Parametrierung / Menüstruktur Odsl 30/V
Leuze electronic Beschreibung ODSL 30 3.6.1 Parametrierung / Menüstruktur ODSL 30/V… (analog) Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Applic. Param. Tmeas Bgnd Rem. Tmeas Bgnd Rem. Messzeit / Eindeutigkeitsbe- 100ms 150m 6-90% 100ms 150m 6-90% reich / Objektremission Tmeas Bgnd Rem. - Seite 33 Leuze electronic Beschreibung ODSL 30 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Output Q Menu Q1 Function sel. Q1 Upper Sw. Pt. Q1 Upper Sw. Pt. Oberer Schaltpunkt des 1000 Value: 001000 act Value: 001000 Ausgangs Q1 in Millimetern Q1 Lower Sw.
-
Seite 34: Parametrierung / Menüstruktur Odsl 30/24
Leuze electronic Beschreibung ODSL 30 3.6.2 Parametrierung / Menüstruktur ODSL 30/24… (3 Schaltausgänge) Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Applic. Param. Tmeas Bgnd Rem. Tmeas Bgnd Rem. Messzeit / Eindeutigkeitsbe- 100ms 150m 6-90% 100ms 150m 6-90% reich / Objektremission Tmeas Bgnd Rem. - Seite 35 Leuze electronic Beschreibung ODSL 30 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Output Q Menu Q1 Function sel. Q1 Upper Sw. Pt. Q1 Upper Sw. Pt. Oberer Schaltpunkt des 1000 Value: 001000 act Value: 001000 Ausgangs Q1 in Millimetern Q1 Lower Sw.
- Seite 36 Leuze electronic Beschreibung ODSL 30 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Service Menu Password Check Password Check Passwort für Menüzugriff inactive inactive inaktiv Password Check Passwort für Menüzugriff aktiv, activated Passwort: 165 (nicht änderbar)
-
Seite 37: Parametrierung / Menüstruktur Odsl 30/D 232
Leuze electronic Beschreibung ODSL 30 3.6.3 Parametrierung / Menüstruktur ODSL 30/D 232… (digital RS 232) Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Applic. Param. Tmeas Bgnd Rem. Tmeas Bgnd Rem. Messzeit / Eindeutigkeitsbe- 100ms 150m 6-90%... - Seite 38 Leuze electronic Beschreibung ODSL 30 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Output Q Menu Q1 Function sel. Q1 Upper Sw. Pt. Q1 Upper Sw. Pt. Oberer Schaltpunkt des 1000 Value: 001000 act Value: 001000 Ausgangs Q1 in Millimetern Q1 Lower Sw.
- Seite 39 Leuze electronic Beschreibung ODSL 30 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Serial COM Menu COM Function sel COM Function sel serielle Übertragung, Ausgabe ASCII Distance ASCII Distance in ASCII, 5 Bytes, Aufl. 1mm COM Function sel serielle Übertragung, Ausgabe...
-
Seite 40: Parametrierung / Menüstruktur Odsl 30/D 485
Leuze electronic Beschreibung ODSL 30 3.6.4 Parametrierung / Menüstruktur ODSL 30/D 485… (digital RS 485) Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Applic. Param. Tmeas Bgnd Rem. Tmeas Bgnd Rem. Messzeit / Eindeutigkeitsbe- 100ms 150m 6-90%... - Seite 41 Leuze electronic Beschreibung ODSL 30 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Output Q Menu Q1 Function sel. Q1 Upper Sw. Pt. Q1 Upper Sw. Pt. Oberer Schaltpunkt des 1000 Value: 001000 act Value: 001000 Ausgangs Q1 in Millimetern Q1 Lower Sw.
- Seite 42 Leuze electronic Beschreibung ODSL 30 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Erklärung / Hinweise Default Serial COM Menu COM Function sel COM Function sel serielle Übertragung, Ausgabe ASCII Distance ASCII Distance in ASCII, 5 Bytes, Aufl. 1mm COM Function sel serielle Übertragung, Ausgabe...
-
Seite 43: Bedienbeispiel
Beschreibung ODSL 30 3.6.5 Bedienbeispiel Bei einem ODSL 30/V… sollen folgende Werte parametriert werden: • kalibrierter Stromausgang 4 … 20mA, Kennlinie mit positiver Steigung und Messbereich 500 … 3500mm. • Oberer Schaltpunkt für Ausgang Q1 bei 3000mm und unterer Schaltpunkt für Ausgang Q1 bei 2000mm. -
Seite 44: Schaltpunkte Q1 Parametrieren
Leuze electronic Beschreibung ODSL 30 Aktion Display Erläuterung / Hinweise Mit den Tasten zum Menüpunkt Exit from Menu Menüpunkt zum Verlassen des "Exit from Menu" wechseln. Parametrier-Menüs. Leuze electronic Das Gerät befindet sich wieder im ENTER Menüpunkt mit der Taste auswählen. - Seite 45 Leuze electronic Beschreibung ODSL 30 Aktion Display Erläuterung / Hinweise Mit den Tasten zum Menüpunkt Return Menüpunkt zum Wechsel in die nächst "Return" wechseln. höhere Menüebene. Output Q Menu ENTER Menüpunkt mit der Taste auswählen. Menüebene 1. Mit den Tasten zum Menüpunkt...
-
Seite 46: Advanced Menü (Ab Software-Version V01.10)
3.7.1 Einstellung eines Offset/Preset-Wertes - Ausgleich von Montagetoleranzen Treten bei der Montage und der Anbringung des ODSL 30 Abweichungen auf, so können diese durch die Eingabe der Parameter Offset bzw. Preset ausgeglichen werden: • Beim Offset wird ein fester Wert und ein Vorzeichen vorgeben. - Seite 47 • Durch Drücken der Taste bestätigen. Es erfolgt eine Messung, der Preset wird hinterlegt, der ODSL 30 ist betriebsbereit. Aus Messwert und Sollmesswert (Preset-Wert) wird der Offset-Wert mit Vorzeichen auto- matisch errechnet und als Offset in der Parametrierung eingetragen. Die Deaktivierung eines Preset erfolgt durch Eingabe eines Offsetwertes von Null.
-
Seite 48: Messzeitverkürzung Auf Bis Zu 30Ms
Leuze electronic Beschreibung ODSL 30 3.7.2 Messzeitverkürzung auf bis zu 30ms Definition Eindeutigkeitsbereich Die Phasenlage des vom ODSL30 empfangenen Signals ermöglicht wegen der Periodizität des Sinus nur innerhalb eines bestimmten Intervalls die Ermittlung eindeutiger Messwerte. Die Länge dieses Intervalls nennt man Eindeutigkeitsbereich. Ein großer Eindeutigkeitsbe- reich ist gleichbedeutend mit einer hohen Hintergrundunterdrückung. -
Seite 49: Veränderung Der Anzeigeauflösung
Einfluss auf die Ausgabe an den seriellen oder analogen Schnitt- stellen. Ist beim ODSL 30/D… mit serieller Schnittstelle die Übertragung von Messdaten mit einer Auflösung von 0,1mm gewünscht, kann dies an anderer Stelle parametriert wer- den (siehe Kapitel 3.4.3). -
Seite 50: Technische Daten Odsl 30
Bereitschaftsverzögerung ≥ Remissionsgrad 6 … 90%, über gesamten Temperaturbereich, Messobjekt 50x50mm ODSL 30/D… bis zu 65m, Remissionsgrad 50 … 90% Das Gerät hat nach einer Betriebsdauer von 10min. die für eine optimale Messung erfor- derliche Betriebstemperatur erreicht. ≥ Gleiches Objekt, Messobjekt... -
Seite 51: Elektrische Daten, Installationsdaten
Leuze electronic Technische Daten ODSL 30 Elektrische Daten, Installationsdaten 4.2.1 ODSL 30/V-30M-S12 ODSL 30/V-30M-S12 Elektrische Daten Betriebsspannung U 18 … 30VDC (inkl. Restwelligkeit) ≤ 15% von U Restwelligkeit ≤ 4W Leistungsaufnahme Schaltausgang 1 PNP-Transistorausgang, high-aktiv (Voreinstellung), NPN-Transistor oder Gegentakt durch Parametrierung ≥... -
Seite 52: Odsl 30/D 232-30M-S12
Leuze electronic Technische Daten ODSL 30 4.2.3 ODSL 30/D 232-30M-S12 ODSL 30/D 232-30M-S12 Elektrische Daten Betriebsspannung U 10 … 30VDC (inkl. Restwelligkeit) ≤ 15% von U Restwelligkeit ≤ 4W Leistungsaufnahme Schaltausgänge 2 PNP-Transistorausgänge, high-aktiv (Voreinstellung), NPN-Transistor oder Gegentakt durch Parametrierung ≥... -
Seite 53: Mechanische Daten, Umgebungsdaten
Leuze electronic Technische Daten ODSL 30 Mechanische Daten, Umgebungsdaten ODSL 30 Mechanische Daten Gehäuse Metall Optikabdeckung Glas Gewicht 650g Anschlussart M 12-Rundsteckverbindung, 8-polig Umgebungsdaten Umgebungstemperatur 0 … +45°C / -40 … +70°C (Betrieb/Lager) ≤ 5kLux Fremdlichtgrenze Schutzbeschaltung 2, 3 VDE-Schutzklasse... -
Seite 54: Maß- Und Anschlusszeichnungen
Alle ODSL 30 - Typen 1 Anzeigediode grün / Betriebsbereitschaft 3 Anzeigedioden gelb / Schaltausgänge Q1, Q2, Q3 optische Achsen Sender Empfänger Referenzkante für die Messung (Abstandsnullpunkt) Peilkerben zur Grobausrichtung Bild 4.1: Maßzeichnung ODSL 30 - Typen ODSL 30 Leuze electronic... - Seite 55 Technische Daten ODSL 30 ODSL 30/V… (Analogausgang) Bild 4.2: Elektrischer Anschluss ODSL 30/V… ODSL 30/24… (3 Schaltausgänge) Bild 4.3: Elektrischer Anschluss ODSL 30/24… ODSL 30/D 232… (Digitalausgang RS 232) Bild 4.4: Elektrischer Anschluss ODSL 30/D 232… Leuze electronic ODSL 30...
-
Seite 56: Zubehör
50104599 Kooperatives Target, Remissionsgrad 50 … 90% Wird zur Visualisierung der Messwerte über die ODS 96 Parametriersoftware benötigt. Kann beim ODSL 30… nur zur reinen Messwertvisualisierung am PC eingesetzt werden, keine Parametrierung möglich! Hinweis Die Parametriersoftware kann in Verbindung mir dem ODSL 30 nur zur Messwertan- zeige, nicht aber zur Parametrierung des Gerätes eingesetzt werden. -
Seite 57: Installation
Blick durch eine Aussparung Bild 5.1: Blick durch eine Aussparung Wenn der ODSL 30 hinter einer Abdeckung installiert werden soll, müssen Sie darauf achten, dass der Ausschnitt mindestens die Größe der Optikglasabdeckung besitzt, da sonst die korrekte Messung nicht gewährleistet werden kann, bzw. nicht möglich ist. -
Seite 58: Teach-In
Leuze electronic Installation Teach-In Sie können die oberen Schaltpunkte und beim ODSL 30/V… zusätzlich die Ausgangskenn- linie des Analogausgangs per Teach-In einstellen. Beim Teach-In ergeben sich Unter- schiede zwischen den einzelnen Typen: Teach-Vorgang beim ODSL 30/V… (1 Schaltausgang) ! Positionieren Sie das Messobjekt auf den gewünschten Messabstand. Legen Sie den Teach-Eingang teach Q1 für ≥... -
Seite 59: Teach-Vorgang Bei Odsl 30/D... (2 Schaltausgänge)
Diese Werte können Sie per Folientastatur und LC-Display ändern. Teach-Vorgang bei ODSL 30/24… (3 Schaltausgänge) ! Schaltausgänge Q1/Q2: Teachvorgang wie bei ODSL 30/D… ! Schaltausgang Q3: Teachvorgang wie bei ODSL 30/V… über Teach-Eingang teach Q3 Geteacht wird auf die Schaltpunkte. Folgende Werte sind standardmäßig eingestellt •... -
Seite 60: Software
6.1.1 Anschluss des ODSL 30 an einen PC Der Anschluss des ODSL 30 an einen PC erfolgt über das Programmierterminal UPG 5, das einfach zwischen dem ODSL 30 und der Anschlussleitung eingeschleift wird. Die Verbin- dung zwischen dem UPG 5 und dem PC erfolgt über das im Lieferumfang des UPG 5 enthaltene serielle Schnittstellenkabel. -
Seite 61: Installation Der Ods 96 Parametriersoftware
Software Hinweis Über die ODS 96 Parametriersoftware können die Messwerte des ODSL 30 am PC vi- sualisiert werden. Ein Parametrierung des Geräts über die ODS 96 Parametriersoft- ware ist jedoch nicht möglich. Die Visualisierung der Messwerte ist nur bis 15m möglich! -
Seite 62: Zusätzliches Fenster Ohne Angeschlossenen Odsl
Leuze electronic Software Wenn kein ODSL 30 angeschlossen ist, erscheint nach dem Programmstart folgendes Fenster, in dem Sie aufgefordert werden, einen Gerätetyp auszuwählen: Zusätzliches Fenster ohne angeschlossenen ODSL 30 Bild 6.3: Gerätetyp-Auswahl Bei angeschlossenem ODSL 30… erscheint folgendes Fenster: Bild 6.4: Startmenü vor der Messung Die Software erkennt automatisch den angeschlossenen Sensor mit seinen Grundeinstel- lungen. -
Seite 63: Beschreibung Der Menübefehle
Die folgenden drei Möglichkeiten bieten sich Ihnen unter dem Menüpunkt Optionen: • Sprachauswahl zur Wahl der Dialogsprache. • Schnittstelle zur Wahl des Ports, an den das Verbindungskabel zum ODSL 30 ange- schlossen wird (Standard: COM 1). Die Parametriersoftware erkennt automatisch die genutzte Schnittstelle. -
Seite 64: Messen
6.3.2 Messen Durch Klicken auf die Schaltfläche Start der Messung werden die aktuellen Messdaten des angeschlossenen ODSL 30 übertragen und im nebenstehenden Diagramm über die Zeit aufgetragen. Bild 6.5: Darstellung der aktuellen Messwerte des angeschlossenen ODSL 30 Durch Klicken auf die Schaltfläche Stop der Messung beenden Sie die Übertragung der Messwerte vom ODSL 30 und frieren das Messdiagramm ein.
