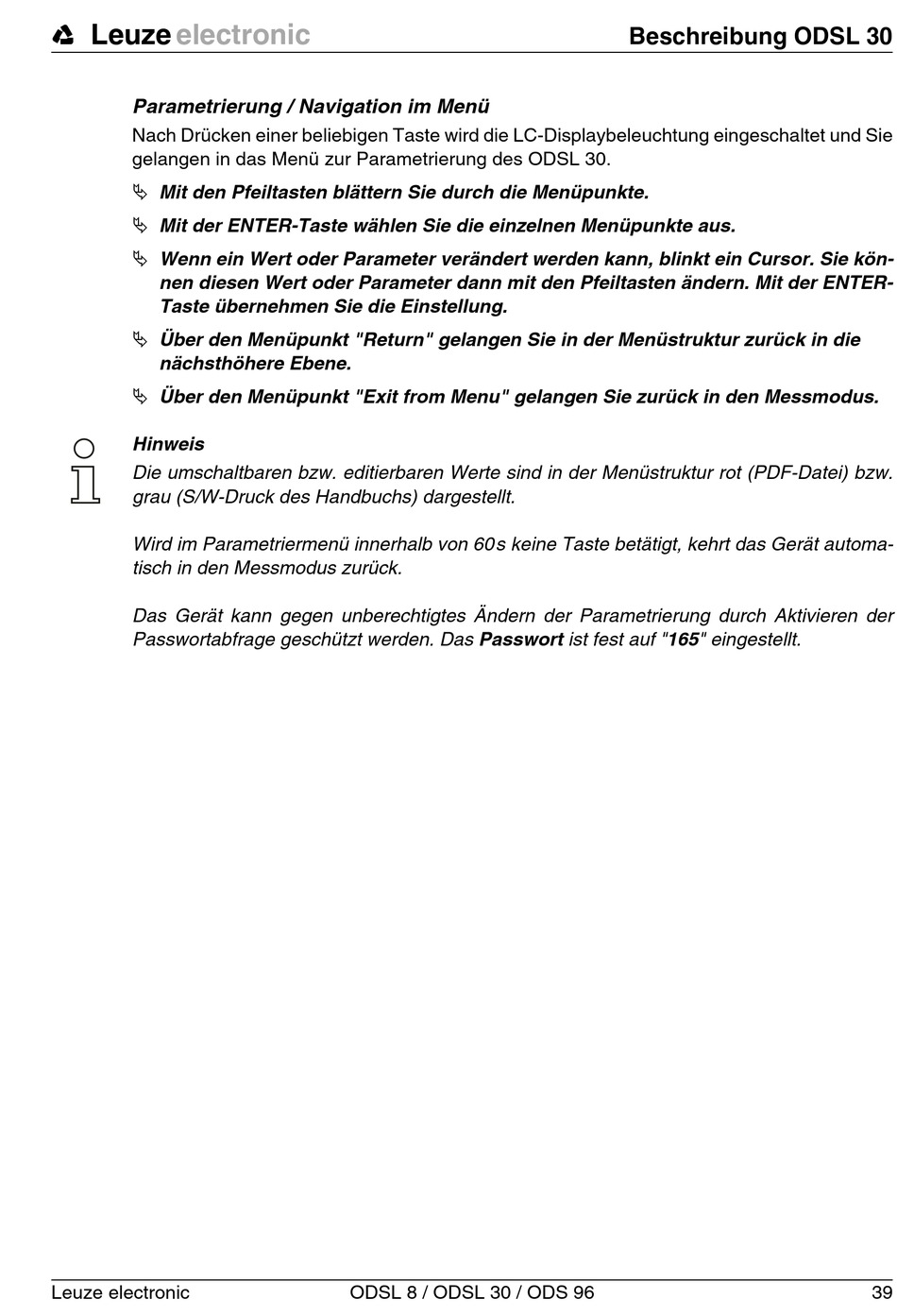

Parametrierung / Navigation im Menü
Nach Drücken einer beliebigen Taste wird die LC-Displaybeleuchtung eingeschaltet und Sie
gelangen in das Menü zur Parametrierung des ODSL 30.
! Mit den Pfeiltasten blättern Sie durch die Menüpunkte.
! Mit der ENTER-Taste wählen Sie die einzelnen Menüpunkte aus.
! Wenn ein Wert oder Parameter verändert werden kann, blinkt ein Cursor. Sie kön-
nen diesen Wert oder Parameter dann mit den Pfeiltasten ändern. Mit der ENTER-
Taste übernehmen Sie die Einstellung.
! Über den Menüpunkt "Return" gelangen Sie in der Menüstruktur zurück in die
nächsthöhere Ebene.
! Über den Menüpunkt "Exit from Menu" gelangen Sie zurück in den Messmodus.
Hinweis
Die umschaltbaren bzw. editierbaren Werte sind in der Menüstruktur rot (PDF-Datei) bzw.
grau (S/W-Druck des Handbuchs) dargestellt.
Wird im Parametriermenü innerhalb von 60s keine Taste betätigt, kehrt das Gerät automa-
tisch in den Messmodus zurück.
Das Gerät kann gegen unberechtigtes Ändern der Parametrierung durch Aktivieren der
Passwortabfrage geschützt werden. Das Passwort ist fest auf "165" eingestellt.
