ODS 96 M/D mit seriellem Ausgang

Serieller Ausgang der Infrarot- und Laser-Variante
Messwert = 14 Bit
1. Low-Byte (Bit 0 = 0)

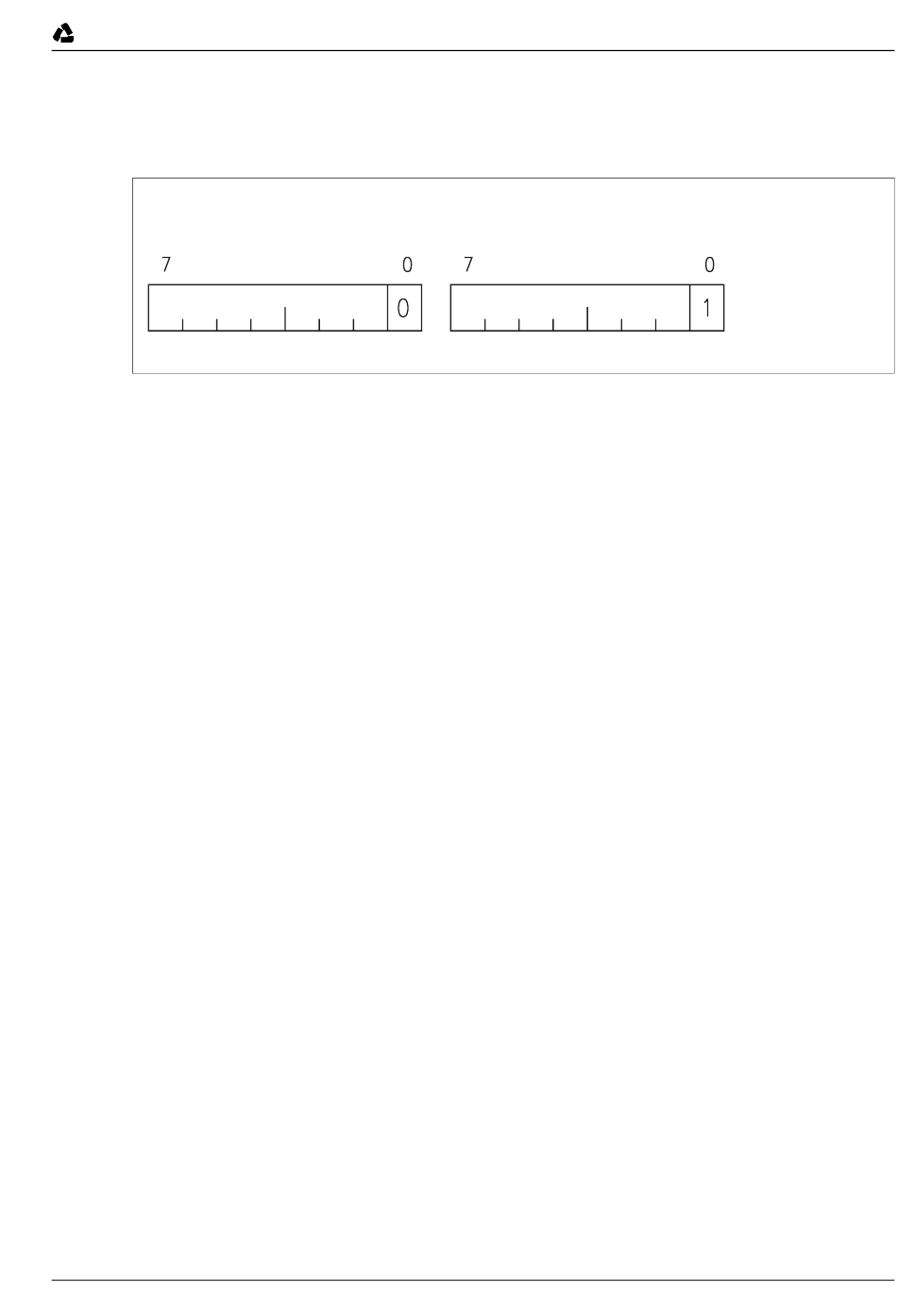

Bild 7.4: Serieller Ausgang ODS 96 M/D
Serieller Ausgang beim ODS 96 M/D
Der serielle Ausgang des ODS 96 M/D liefert einen kontinuierlichen Datenstrom. Der Mess-
wert wird dabei mit zwei Byte übertragen. Dabei kennzeichnet das niederwertigste Bit das
High- und das Low-Byte, so dass die Zusammengehörigkeit eindeutig erkannt wird. Zur
Übertragung wird kein Telegrammrahmen, sondern nur das normale serielle Protokoll
verwendet. Das Übertragungsprotokoll besteht aus 8 Datenbit, 1 Startbit, 1 Stopbit, kein
Parity. Der ODS 96 M/D verfügt über einen digitalen Ausgang, der entweder über die
RS 232-Schnittstelle oder über die RS 485-Schnittstelle realisiert ist. Die Übertragungsrate
beträgt bei der RS 232-Schnittstelle 9600 Baud und bei der RS 485-Schnittstelle 9600 Baud
ohne Terminierung.
Ein Beispielprogramm in "C" soll zeigen, wie die Bytes gelesen und zur Weiterverarbeitung
aufbereitet werden können:
