Beschreibung ODSL 30
5.4.2 ODSL 30/24... mit 3 Schaltausgängen
Schaltausgänge ODSL 30/24...
ON
OFF

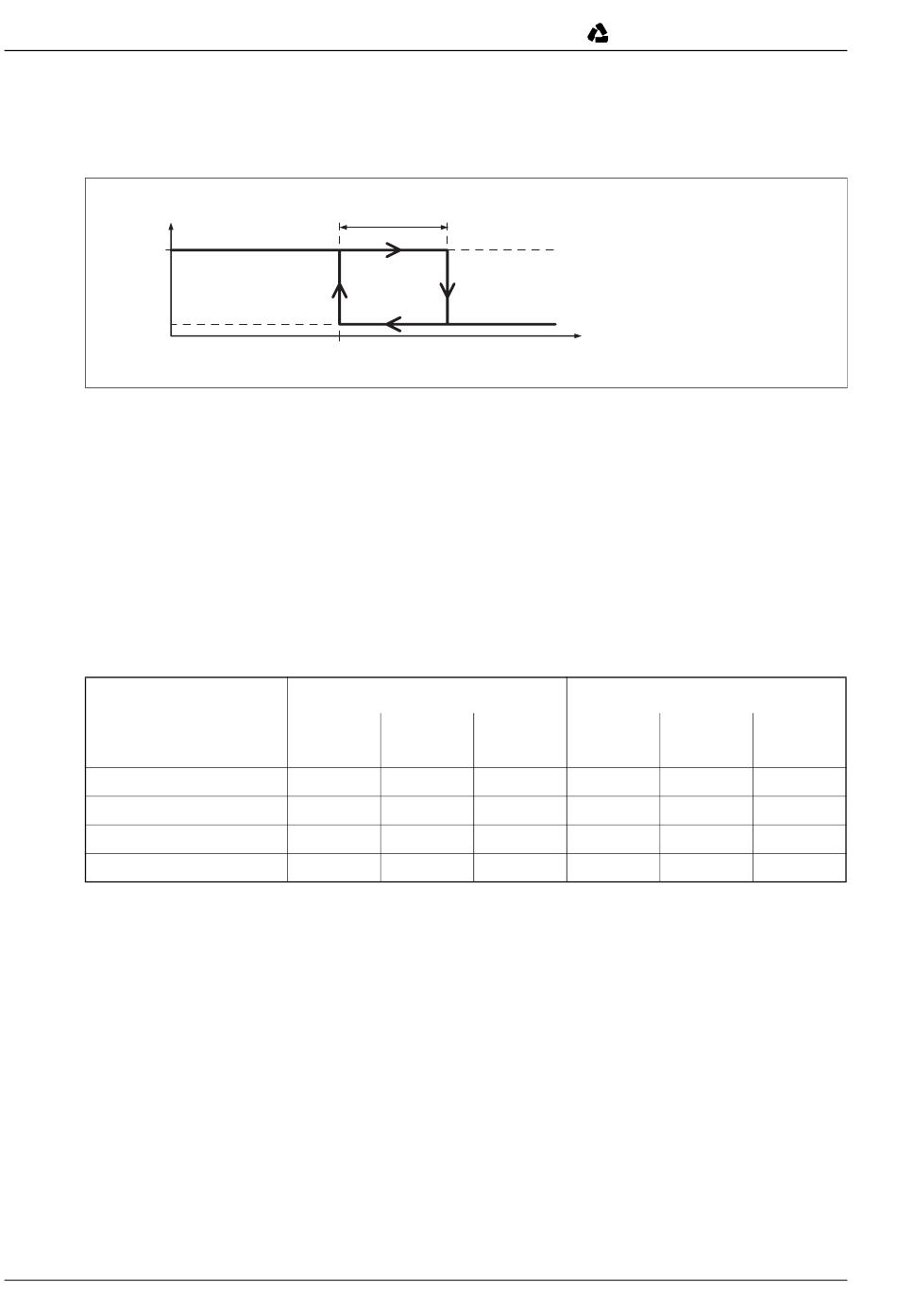

Bild 5.7: Verhalten der Schaltausgänge ODSL 30/24... (Schaltverhalten: hellschaltend)
Verhalten der Schaltausgänge beim ODSL 30/24...
Der ODSL 30/24... verfügt über drei unabhängige Schaltausgänge. Die Position, bei der die
Schaltausgänge aktiv werden, kann durch eine Teach-Leitung oder durch Parametrierung
innerhalb des Messbereichs beliebig festgelegt werden. Durch Parametrierung kann neben
den Schaltpunkten, die Schalthysterese, das Schaltverhalten (hell- oder dunkelschaltend)
und die Art des Schaltausgangs (PNP high active oder NPN low active oder PNP/NPN-
Gegentakt) eingestellt werden.
Geteacht wird in der Regel immer auf den Schaltpunkt (siehe Hinweise auf Seite 82 und
Seite 83).
Objektdistanz
kein Objekt (kein Signal)
< 200mm
< Teach-Wert
> Teach-Wert
1) Nur wenn noch ein auswertbares Empfangssignal vorhanden ist, sonst wie "kein Objekt"
30
Hysterese
Schaltpunkt
(Teach-Punkt)
Hellschaltend
Ausgang
Q1
aus
1)
ein
ein
aus
ODSL 8 / ODSL 30 / ODS 96
Ausgang Ausgang
Q2 Q3
aus aus
ein ein
ein ein
aus aus
Leuze electronic
Messabstand
Dunkelschaltend
Ausgang Ausgang
Q1 Q2
ein ein
aus aus
aus aus
ein ein
Leuze electronic
Ausgang
Q3
ein
aus
aus
ein
