Geschäftstätigkeit Demontage
für Leistungsschalter E2.2-

E4.2-E6.2

30 | © 2018 ABB | 1SDH001316R0003 - ECN000086018 - Rev. C
Um die Zubehörteile auszubauen, ist es erforderlich, dass die folgenden Teile vom Leistungsschalter entfernt
werden:
• Den durchsichtigen Abdeckrahmen (A) des Auslösers, indem man die Schrauben (B) dreht.
• Bedienungsblende des Leistungsschalters (C), nachdem die Befestigungsschrauben (D) entfernt wurden.

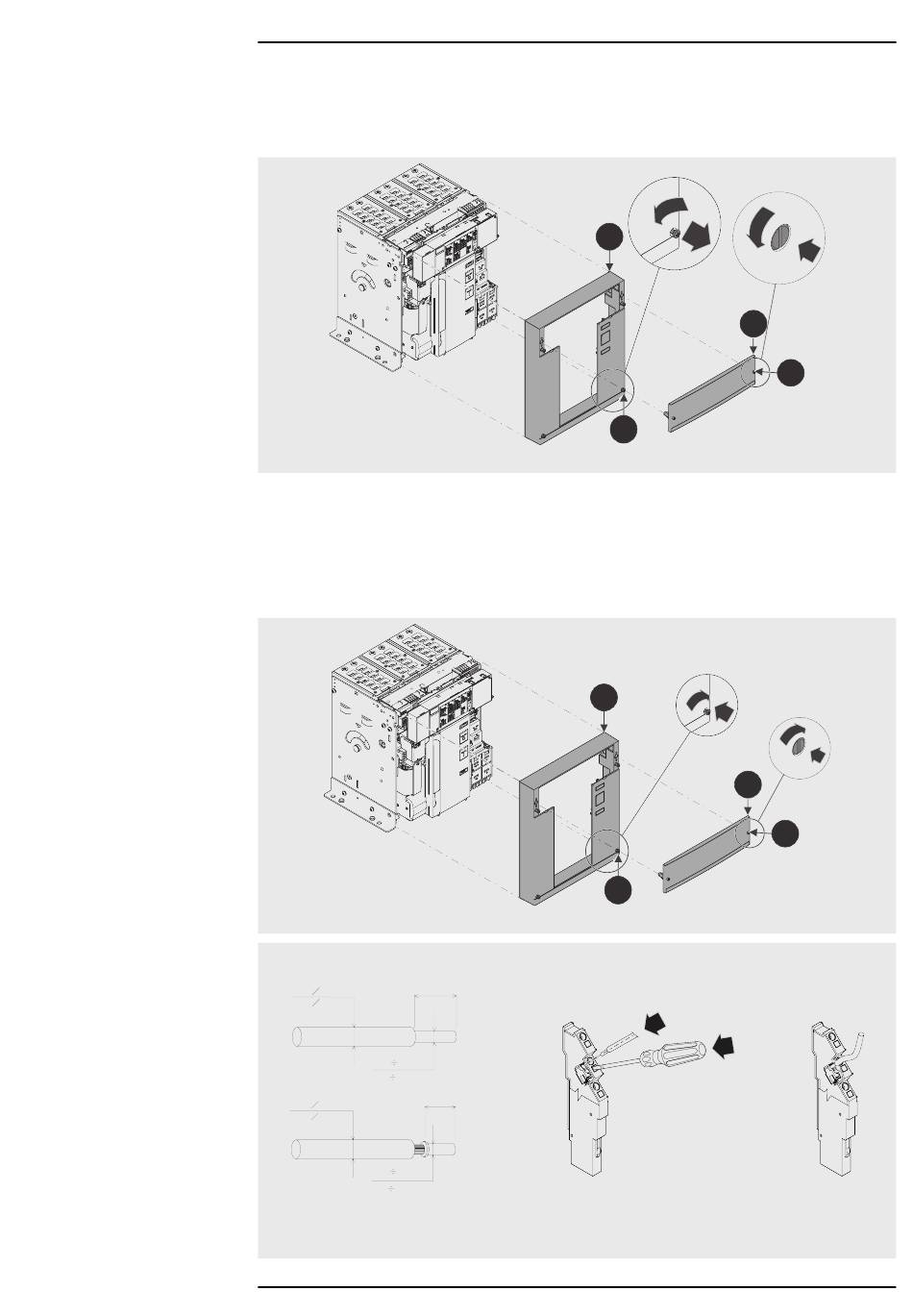

Abbildung 9 - Ausbau von Abdeckrahmen und Bedienungsblende
Nach dem Wiedereinbau der Zubehörteile sind die zuvor ausgebauten Teile wieder einzubauen, wie hier
angegeben ist:
• Bedienungsblende des Leistungsschalters (C), indem man die Befestigungsschrauben (D) anzieht. Mit
einem Anzugsmoment von 1,1 Nm - 9,74 lb in anziehen.
• Den durchsichtigen Abdeckrahmen (A) des Auslösers, indem man die Schrauben (B) dreht.
Abbildung 10 - Einbau von Abdeckrahmen und Bedienungsblende
8mm
Max O 3.3mm
0.31"
Max O . 3 0 1 "
2
0.5 2.5mm
20 AWG 14 AWG
8mm
Max O 3.3mm
0.31"
Max O . 3 0 1 "
2
0.5 1.5mm
20 AWG 16 AWG
Abbildung 11 - Montagekabel mit Entkleiden und Abschnitte
1
2
C
2
A
D
C
2
1
A
D
2
1
Zubehör | 1 - Vorabbetrachtungen
ABB | SACE Emax 2
1
90°
B
2
1
90°
B
