Einleitung zu den Schutzauslösern Ekip
1 - Präsentation
Familien und Funktionen SACE Emax 2 kann mit fünf verschiedenen Schutzauslösern konfiguriert werden, die sich nach Schnittstellentyp
4 | © 2018 ABB | 1SDH001316R0003 - ECN000086018 - Rev. C
und Funktionen unterscheiden. Ein Schutzauslöser hat eine Schnittstelle mit Dip-Schaltern (Ekip Dip),
während die anderen mit einem Touch-Display ausgestattet sind (Ekip Touch).
Ekip Dip

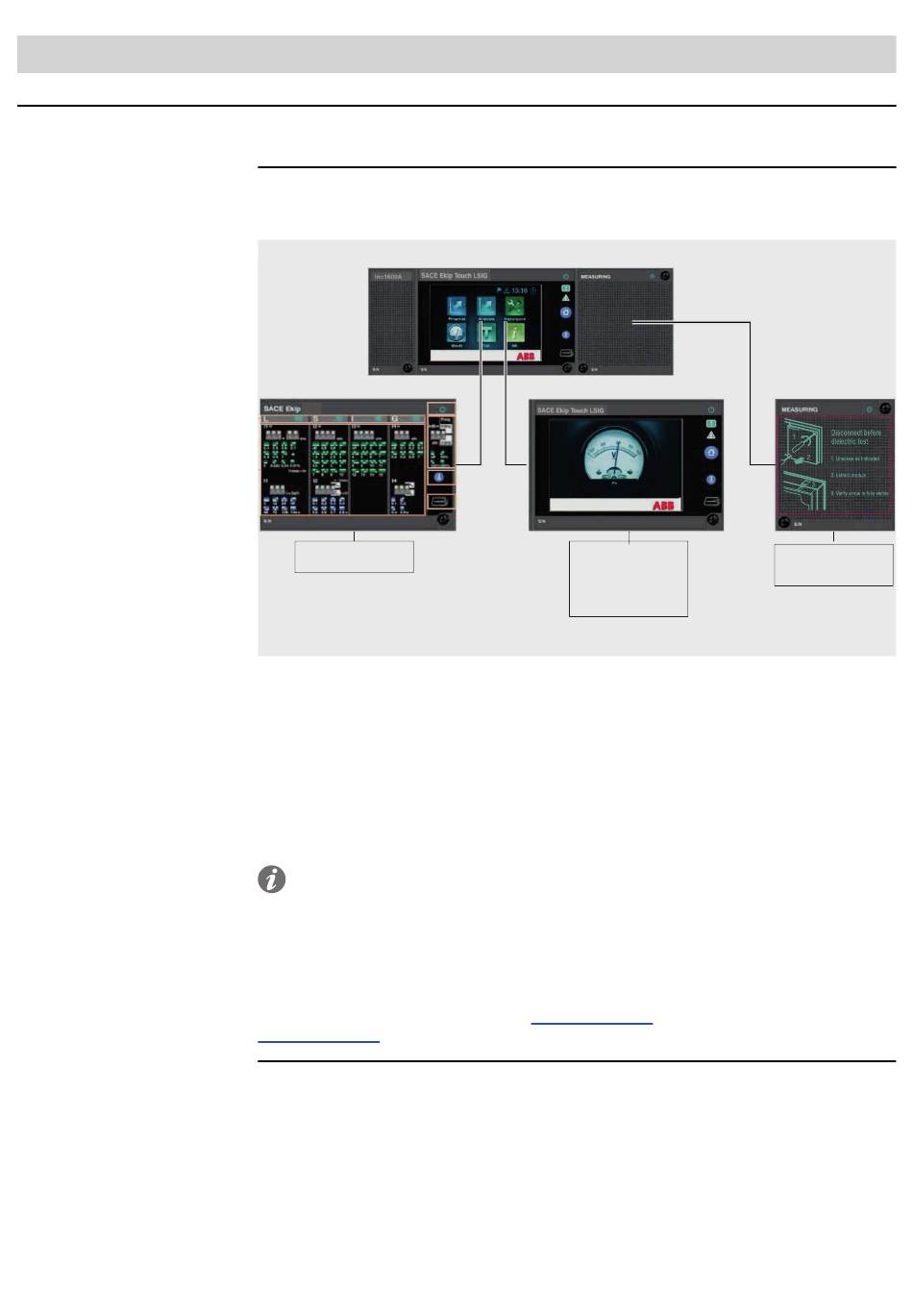

Abbildung 1
Alle Auslöser verfügen über Schutz- und Messfunktionen, die sich auf die Hauptströme der Anlage beziehen,
und stehen in den folgenden Versionen zur Verfügung.
• Ekip DIP: LI, LSI, LSIG
• Ekip Touch: LI, LSI, LSIG
• Ekip Hi-Touch: LSI, LSIG
• Ekip G Touch: LSIG
• Ekip G Hi-Touch: LSIG
Der Auslöser Ekip Touch kann mit dem Modul Ekip Measuring ausgestattet werden, um die Messfunktionen
oder die Schutz- und Messfunktionen (mit dem Modul Ekip Measuring Pro) auf Spannungen, Leistungen und
Energien zu erweitern.
ANM.: Die Auslöser Ekip Hi-Touch, Ekip G Touch und Ekip G Hi-Touch sind serienmäßig mit
dem Modul Ekip Measuring Pro versehen.
Für alle Versionen von Ekip Touch ist das entsprechende LCD Modell erhältlich (Ekip LCD, Ekip Hi-LCD, Ekip
G LCD, Ekip G Hi-LCD), das sich zur Installation bei besonders aggressiven Umgebungsbedingungen eignet.
Ekip Touch wird beschrieben ab Seite 6.
Die Beschreibung von Ekip DIP finden Sie auf der Website http://www.abb.com/abblibrary/DownloadCenter/,
insbesondere
im
Installationshandbuch
1SDH001000R0003
(für Leistungsschalter E2.2-E4.2-E6.2).
Ekip Touch
Ekip Hi-Touch
Ekip G Touch
Ekip G Hi-Touch
1SDH000999R0003
(für
Einleitung zu den Schutzauslösern Ekip | 1 - Präsentation
ABB | SACE Emax 2
Ekip Measuring
Ekip Measuring Pro
Leistungsschalter
E1.2)
und
