Systemü b ersicht - Optionen

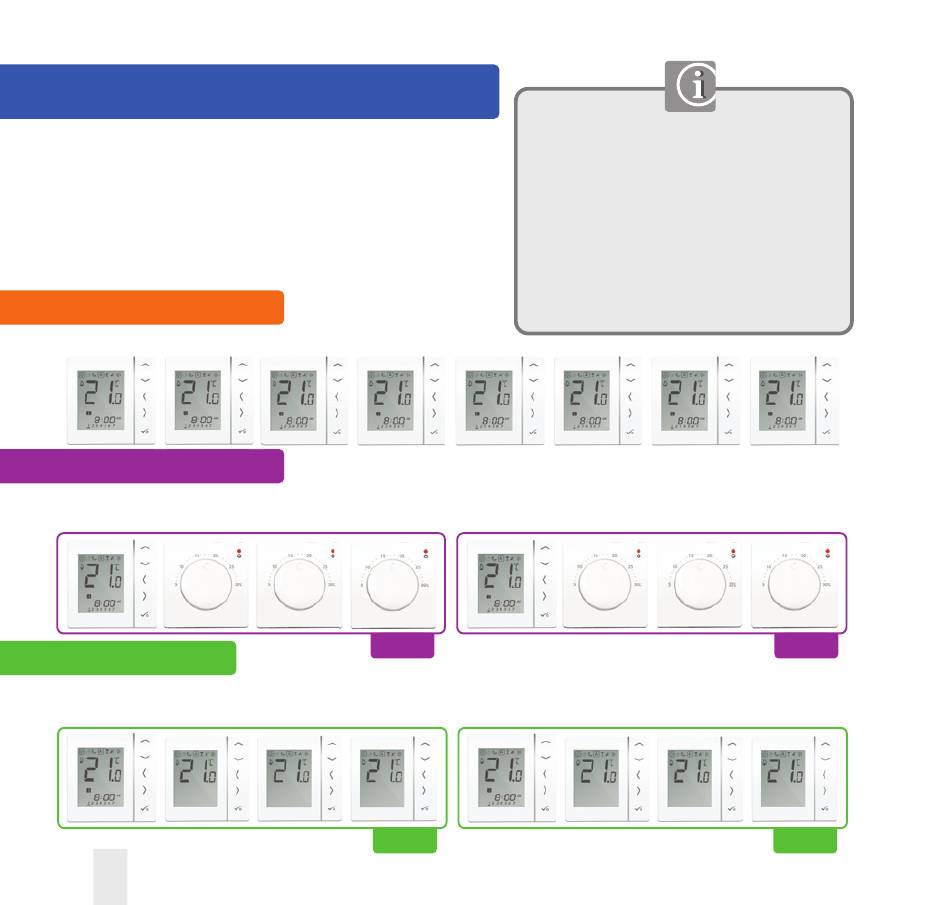

Die folgenden Systeme verdeutlichen die wichtigsten Optionen.
Die maximale Gruppenanzahl pro KL10 Klemmleiste ist zwei.
Das Gruppenauswahlkommunikationskabel muss den
Gruppenanschlü s sen an der Klemmleiste des KL10 entsprechen.
Bitte beziehen Sie sich auf Hinweis 5 und die KL10
Installationsanleitung.
Option 1 - Seite 09
Option 1 - Einheit ist als individueller PRT konfiguriert.
Option 2 - Seite 10
Option 2 - Einheit ist als Gruppensteuerungsthermostat konfiguriert und wird zur Steuerung einer Gruppe/mehrerer Gruppen von
Thermostaten mit Drehregler verwendet.
Option 3 - Seite 10
Option 3 - Einheit ist als Gruppensteuerungsthermostat konfiguriert und wird zur Steuerung einer Gruppe/mehrerer Gruppen von
digitalen Thermostaten verwendet, die als Gruppenthermostate konfiguriert sind.
08 Installationshandbuch
Gruppe 1
Gruppe 1
VS10W and VS10B
Alle digitalen Varianten können from VS10
konfiguriert werden. Die Gruppen benötigen
einen Gruppensteuerungsthermostat. Es
können pro Klemmleiste 1 oder 2 Gruppen
verwendet werden. WW-Timer kann
eigenständig oder Teil einer Gruppe sein.
Falls der WW-Timer als Teil einer Gruppe
verwendet wird, muss er in Gruppe 1 sein.
Gruppe 2
Gruppe 2
