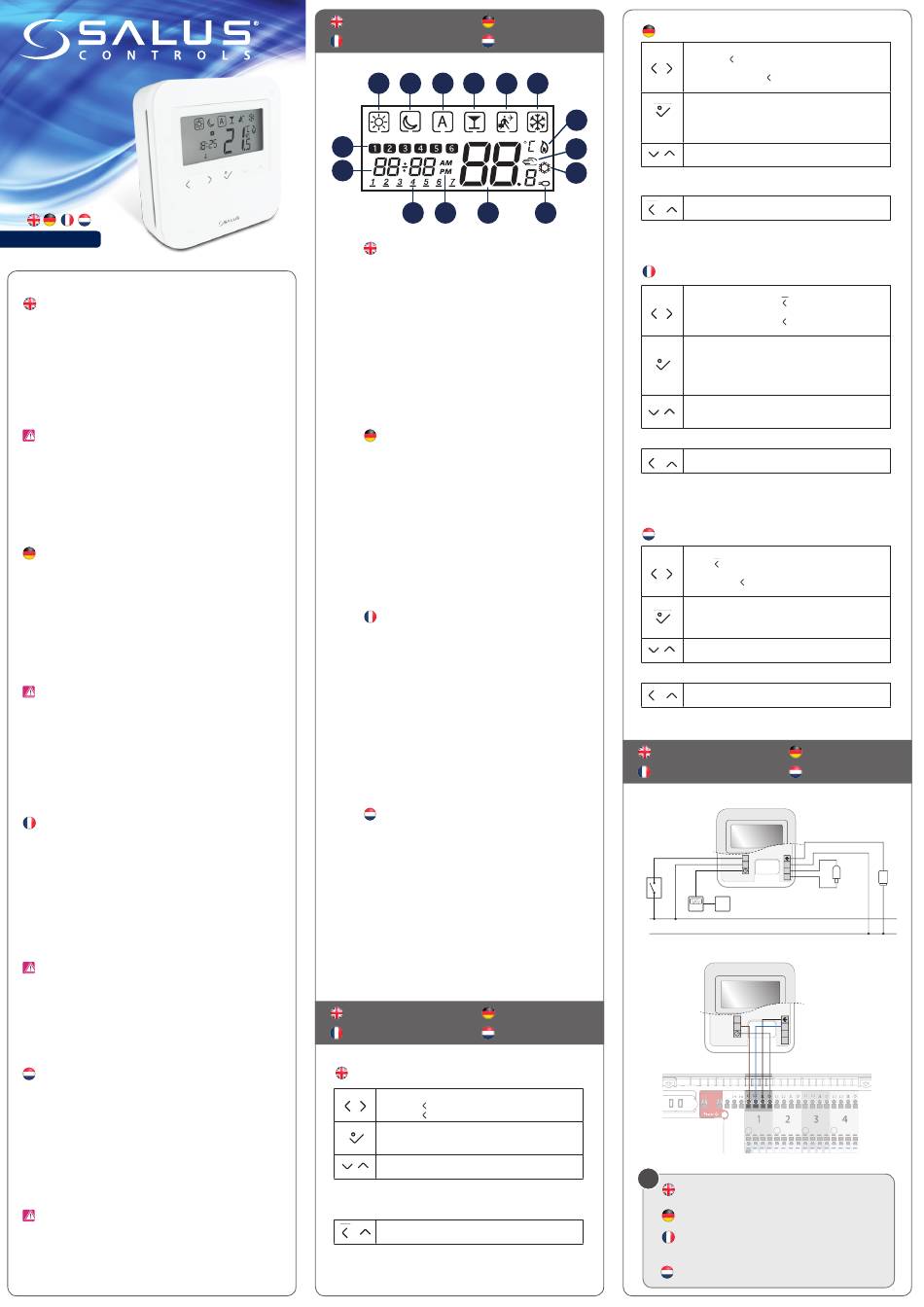

HTRP24
Installation Guide
Introduction
HTRP24 is a stylish and accurate programmable digital room thermostat
which requires 24V power supply. You can now simply adjust your home
temperature as desired in order to create a comfortable home environment.
Product Compliance
This product complies with EMC 2014/30/EU, LVD 2014/35/EU, RED
2014/53/EU and RoHS 2011/65/EU. Full text of the EU Declaration of
Conformity on www.saluslegal.com.
Safety Information
Use in accordance with the regulations. Indoor use only. Keep your
equipment completely dry. Disconnect your equipment before cleaning
it with a dry towel.
Einleitung
Der HTRP24 ist ein schicker und genauer programmierbarer Thermostat mit
digitaler Anzeige für 24V Anwendungen. Sie können nun Ihrer Temperatur
in Ihrem Heim einfach Regeln und so ein gutes Wohlfühlklima schaffen.
Produktkonformität
Dieses Produkt erfüllt die wesentlichen Anforderungen der EMC 2014/30/EU,
LVD 2014/35/EU, RED 2014/53/EU und RoHS 2011/65/EU. Den Vollständigen
Text der EU Komformitätserklärung können Sie auf www.saluslegal.com
einsehen.
Sicherheitshinweise
Der Gebrauch muss in Übereinstimmung mit den Vorschriften erfolgen.
Nur zum Gebrauch in Innenräumen vorgesehen. Halten Sie Ihr Gerät
vollständig trocken. Trennen Sie Ihr Gerät vom Strom, ehe Sie es mit einem
trockenen Tuch reinigen.
Introduction
Le HTRP24 est un thermostat d'ambiance à affichage numérique
programmable élégant et précis alimenté en 24 V. Vous pouvez maintenant
régler aisément la température de votre maison en fonction de vos besoins
afin de créer une ambiance agréable chez vous.
Conformité du produit
Ce produit est conforme à la norme EMC 2014/30/EU, LVD 2014/35/EU,
RED 2014/53/EU et RoHS 2011/65/EU. Texte complet de la déclaration de
conformité de l'UE disponible sur le site www.saluslegal.com.
Utilisation des informations sur la sécurité
Conforme aux réglementations. Conçu pour un usage intérieur. Maintenez
votre appareil au sec. Débranchez votre appareil avant de le nettoyer avec
un chiffon sec.
Introductie
De HTRP24 is een stijlvolle, nauwkeurige en programmeerbare digitale
kamerthermostaat die een 24V-voeding vereist. U kunt nu eenvoudig de
temperatuur in uw huis aanpassen om een comfortabele woonomgeving
te creëren.
Productconformiteit
Dit product voldoet aan de richtlijn EMC 2014/30/EU, LVD 2014/35/EU, RED
2014/53/EU en RoHS 2011/65/EU. De volledige EU-conformiteitsverklaring
vindt u op www.saluslegal.com.
Veiligheidsinformatie
Gebruik in overeenstemming met de voorschriften. Alleen gebruiken
in binnenomgevingen. Zorg dat het apparaat helemaal droog blijft.
Ontkoppel uw apparaat voordat u het schoonmaakt met een droge
handdoek.
LCD icons LED Symbole
Icônes de l'écran LCD Lcd-pictogrammen
1 3
2 4 5
15
14
13 12 11
1. Comfort temperature
2. Reduced temperature
3. Auto mode
4. Party mode
5. Holiday mode
6. Frost protection mode
7. Heating icon
8. Manual Mode / Temporary Override
9. Cooling icon
10. Sensor icon
11. Current Temperature
12. AM/PM
13. Day of the week
14. Clock
15. Program number
1. Komfort Temperatur
2. Absenktemperatur
3. Automatikbetrieb
4. Party Modus
5. Urlaubs Modus
6. Frostschutz
7. Heizungssymbol
8. Handschaltung / Temporäre Handschaltung
9. Kühlsymbol
10. Fühler Symbol
11. Aktuelle Temperatur
12. AM/PM
13. Wochentag
14. Uhrzeit
15. Programmnummer
1. Température de confort
2. Température réduite
3. Mode automatique
4. Mode Fête
5. Mode Vacances
6. Mode hors-gel
7. Icône Chauffage
8. Mode manuel / Remplacement temporaire
9. Icône Rafraîchissement
10. Icône Capteur
11. Température actuel
12. AM/PM
13. Jour de la semaine
14. Horloge
15. Numéro de programme
1. Comforttemperatuur
2. Lagere temperatuur
3. Auto-modus
4. Partymodus
5. Vakantiemodus
6. Vorstbescherming-modus
7. Verwarmingspictogram
8. Handmatige modus / Tijdelijke override
9. Koelpictogram
10. Sensorpictogram
11. Sensor aangesloten
12. AM/PM
13. Dag van de week
14. Uur
15. Programmanummer
Button functions Tasten Funktionen
Fonctions de boutton Knop functies
Mode selection.
Long press to return to main screen without saving.
Short press to return to previous screen.
OK key. Short press to confirm selection.
Long press to save and return to main screen.
Long press to enter Program/Clock/Offset.
Decrease or increase Setpoint Temperature.
Decrease or increase Day, Clock.
Button combinations
Press and hold the buttons simultaneously to enter
+
installer mode.
Modusauswahl.
Lange auf
Hauptbildschirm zu gelangen.
Kurz gedrückt halten
6
Bildschirm zurückzukehren.
OK-Taste. Kurz gedrückt halten, um Auswahl zu
bestätigen.
7
Lange drücken um zu speichern und zum
Hauptbildschirm zu gelangen.
Lange gedrückt halten, um Programm/Uhrzeit/Heizen.
8
Erhöhen oder verringern der Solltemperatur.
Erhöhen oder verringern der Tage, Uhrzeit.
9
Tastenkombinationen
Drücken und halten Sie die Tasten simultan um die
10 +
Profiebene aufzurufen.
Sélection du mode.
Appuyez longuement sur
principal sans sauvegarde.
Appuyez brièvement sur
précédent.
Touche OK. Appuyez brièvement pour confirmer la
sélection.
Appuyez longuement pour sauvegarder et revenir à l' é cran
principal.
Appuyez longuement pour accéder à Programmation/
Horloge.
Diminuez ou augmentez la valeur de température de
consigne.
Diminuez ou augmentez les valeurs Jour, Heure.
Combinaisons de boutons
Appuyez sur les boutons et maintenez-les enfoncés
+
simultanément pour accéder au mode installateur.
Modusselectie.
Houd
hoofdscherm zonder op te slaan.
Kort drukken
keren.
Okétoets. Kort drukken om de selectie te bevestigen.
Lang ingedrukt houden om op te slaan en terug te keren
naar het hoofdscherm.
Lang drukken om naar Programma/Klok/Verwarmen.
Verlaag of verhoog de instellingstemperatuur.
Verlaag of verhoog dag, klok.
Knopcombinaties
Druk de knoppen gelijktijdig in en houd deze vast om
+
installatiemodus te activeren.
Wiring diagram
Schéma de câblage
OUTPUT
E.G.
TO MULTIPLE
HEAT
DEVICES
PUMP
L
24VAC
50Hz
N
L1 L1
i
You can wire the thermostat directly to the wiring centre
(24V) or to an actuator (24V) (purchased separately).
Sie Können das Thermostats direkt mit einer Klemmleiste
(24V) oder an einen Stellantrieb (24V) verbinden.
Le thermostat peut être connecté directement au centre
de câblage (24 V) ou à un actionneur (24 V) (vendus
séparément).
U kunt de thermostaat direct aansluiten op het klemmenblok
(24 V) of op een actuator (24 V) (apart verkrijgbaar).
drücken um ohne speichern auf den
um zum vorherigen
pour revenir à l' é cran
pour revenir à l' é cran
lang ingedrukt om terug te keren naar het
om naar het vorige scherm terug te
Schaltplan
Bedradingsschema
CO
L1 L2
OPTIONAL
L2
EXTERNAL
S1
PROBE ACTUATOR
NSB
OUTPUT
CO
L1
L2
L2
S1
L2 L2
L1 L1
