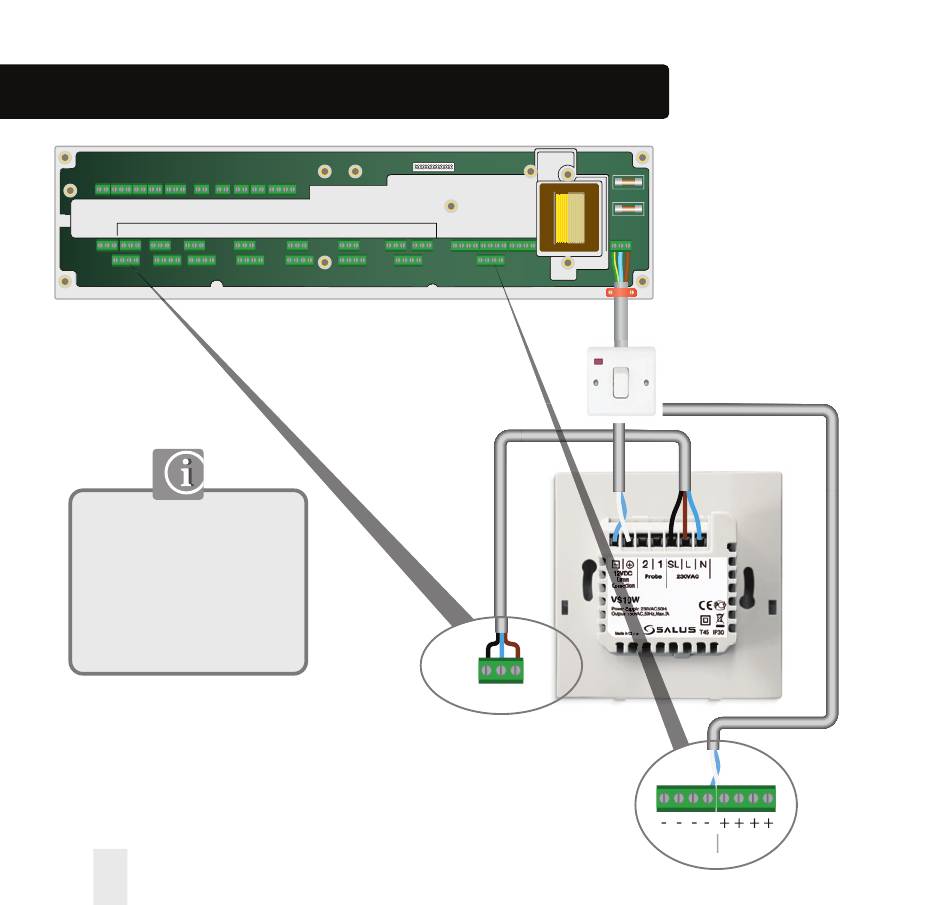

Installation - Verdrahtung Warmwasser-Timer
SL N L SL N L SL N L SL N L
ZONE 1 ZONE 2 ZONE 3
Falls Warmwasser Teil Falls
Warmwasser Teil einer
Gruppe ist, muss das
Kommunikationsanschluss
an Gruppe 1
angeschlossen werden.
18 Installationshandbuch
SL N L SL N L SL N L SL N L
ZONE 6 ZONE 7
ZONE 4 ZONE 5
Stromanschlüsse 230 VAC
VS10W and VS10B
5 x 20mm
5 x 20mm
ZONE 8
SL N L
SL N L
Zone 1
Example
Optionale
Kommunikationsanschlü s se
12 VDC
GND Group 1
GND Group 1
