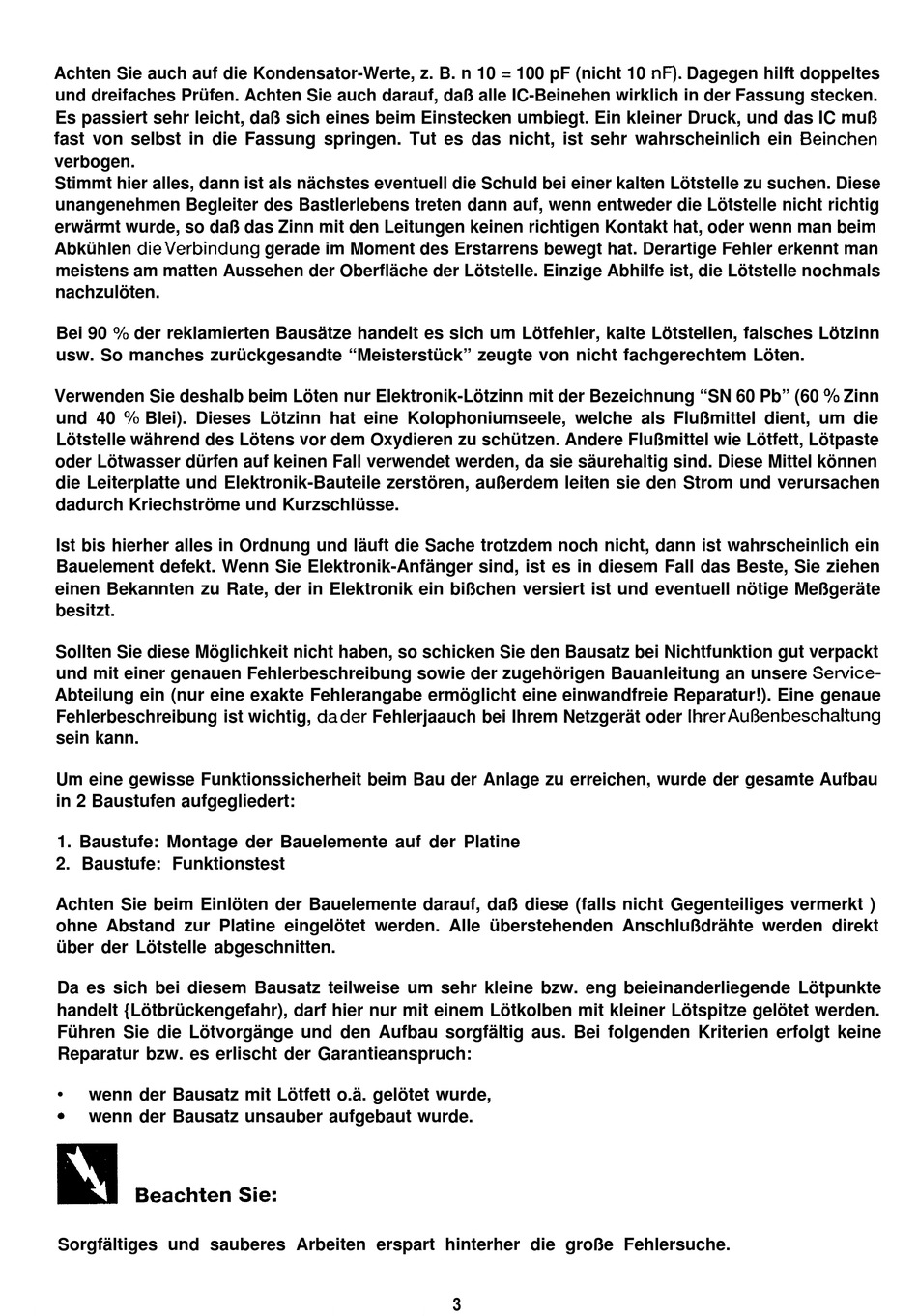

Achten Sie auch auf die Kondensator-Werte, z. B. n 10 = 100 pF (nicht 10 nF). Dagegen hilft doppeltes
und dreifaches Prüfen. Achten Sie auch darauf, daß alle IC-Beinehen wirklich in der Fassung stecken.
Es passiert sehr leicht, daß sich eines beim Einstecken umbiegt. Ein kleiner Druck, und das IC muß
fast von selbst in die Fassung springen. Tut es das nicht, ist sehr wahrscheinlich ein Beinehen
verbogen.
Stimmt hier alles, dann ist als nächstes eventuell die Schuld bei einer kalten Lötstelle zu suchen. Diese
unangenehmen Begleiter des Bastlerlebens treten dann auf, wenn entweder die Lötstelle nicht richtig
erwärmt wurde, so daß das Zinn mit den Leitungen keinen richtigen Kontakt hat, oder wenn man beim
Abkühlen dieverbindung gerade im Moment des Erstarrens bewegt hat. Derartige Fehler erkennt man
meistens am matten Aussehen der Oberfläche der Lötstelle. Einzige Abhilfe ist, die Lötstelle nochmals
nachzulöten.
Bei 90 % der reklamierten Bausätze handelt es sich um Lötfehler, kalte Lötstellen, falsches Lötzinn
usw. So manches zurückgesandte "Meisterstück" zeugte von nicht fachgerechtem Löten.
Verwenden Sie deshalb beim Löten nur Elektronik-Lötzinn mit der Bezeichnung "SN 60 Pb" (60 % Zinn
und 40
Blei). Dieses Lötzinn hat eine Kolophoniumseele, welche als Flußmittel dient, um die
Lötstelle während des Lötens vor dem Oxydieren zu schützen. Andere Flußmittel wie Lötfett, Lötpaste
oder Lötwasser dürfen auf keinen Fall verwendet werden, da sie säurehaltig sind. Diese Mittel können
die Leiterplatte und Elektronik-Bauteile zerstören, außerdem leiten sie den Strom und verursachen
dadurch Kriechströme und Kurzschlüsse.
Ist bis hierher alles in Ordnung und läuft die Sache trotzdem noch nicht, dann ist wahrscheinlich ein
Bauelement defekt. Wenn Sie Elektronik-Anfänger sind, ist es in diesem Fall das Beste, Sie ziehen
einen Bekannten zu Rate, der in Elektronik ein bißchen versiert ist und eventuell nötige Meßgeräte
besitzt.
Sollten Sie diese Möglichkeit nicht haben, so schicken Sie den Bausatz bei Nichtfunktion gut verpackt
und mit einer genauen Fehlerbeschreibung sowie der zugehörigen Bauanleitung an unsere Service-
Abteilung ein (nur eine exakte Fehlerangabe ermöglicht eine einwandfreie Reparatur!). Eine genaue
Fehlerbeschreibung ist wichtig, dader Fehlerjaauch bei Ihrem Netzgerät oder IhrerAußenbeschaltung
sein kann.
Um eine gewisse Funktionssicherheit beim Bau der Anlage zu erreichen, wurde der gesamte Aufbau
in 2 Baustufen aufgegliedert:
1. Baustufe: Montage der Bauelemente auf der Platine
2. Baustufe: Funktionstest
Achten Sie beim Einlöten der Bauelemente darauf, daß diese (falls nicht Gegenteiliges vermerkt )
ohne Abstand zur Platine eingelötet werden. Alle überstehenden Anschlußdrähte werden direkt
über der Lötstelle abgeschnitten.
Da es sich bei diesem Bausatz teilweise um sehr kleine bzw. eng beieinanderliegende Lötpunkte
handelt {Lötbrückengefahr), darf hier nur mit einem Lötkolben mit kleiner Lötspitze gelötet werden.
Führen Sie die Lötvorgänge und den Aufbau sorgfältig aus. Bei folgenden Kriterien erfolgt keine
Reparatur bzw. es erlischt der Garantieanspruch:
wenn der Bausatz mit Lötfett o.ä. gelötet wurde,
l
wenn der Bausatz unsauber aufgebaut wurde.
Sorgfältiges und sauberes Arbeiten erspart hinterher die große Fehlersuche.
3
