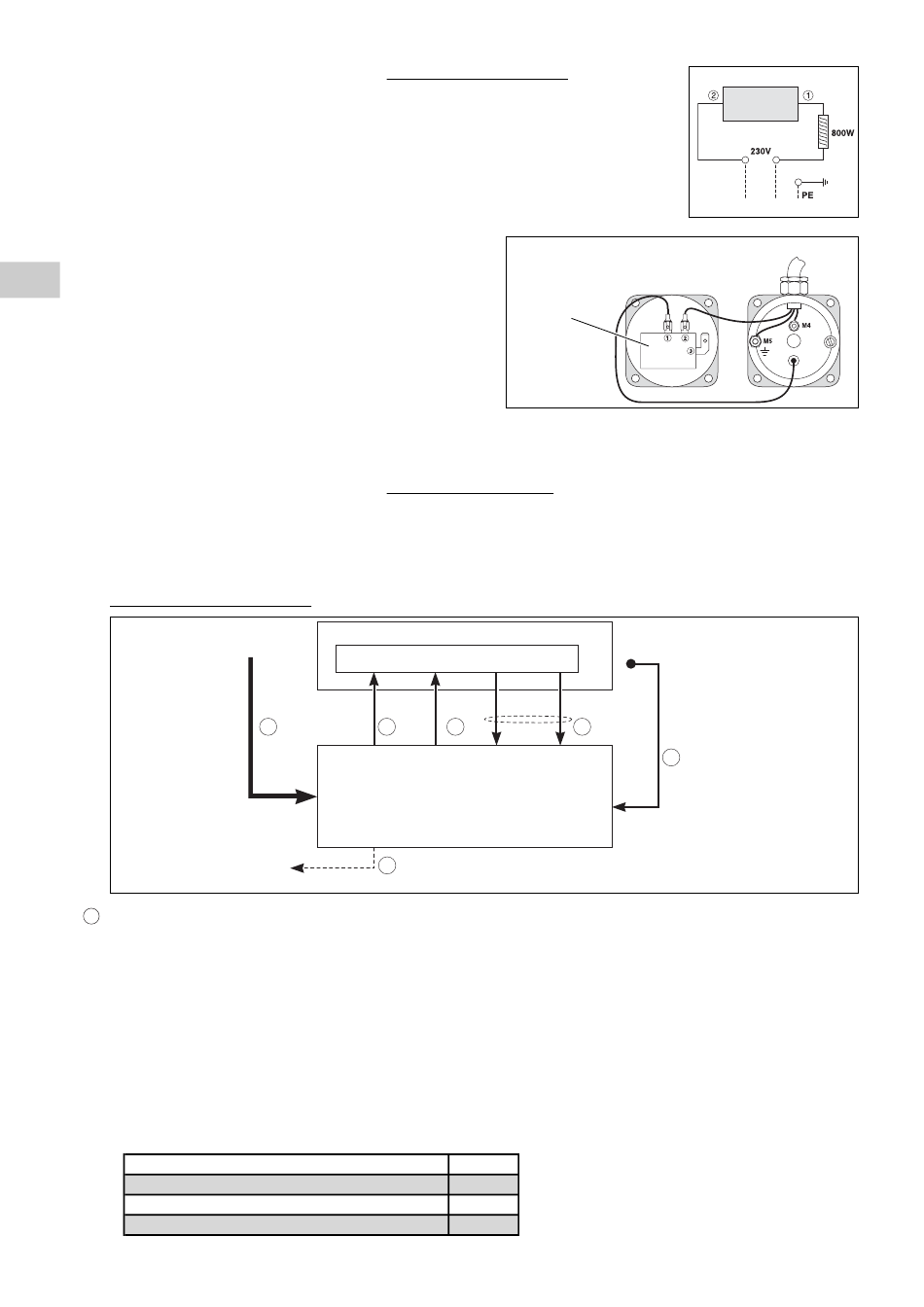

6.5.3 - ELEKTRISCHE ANSCHLÜSSE : Speicher ohne Heizung
Siehe allgemeine Informationen zu den elektrischen Anschlüssen im Abschnitt 4.2.1.
• Der Speicher ist mit einem Frostschutz-Heizwiderstand 800 W ausgerüstet.
• Für den Widerstand erfolgt die Stromversorgung und Ansteuerung getrennt von der
Anlage. Sämtliche elektrischen Anschlüsse müssen fachgerecht und in Übereinstimmung
mit den örtlich geltenden Vorschriften von entsprechend befugtem und qualifiziertem
Personal vorgenommen werden.
• Vor jedem Eingriff in das Gerät die elektrische Stromversorgung abschalten und sich
vergewissern, daß dieselbe nicht unbeabsichtigt wieder eingeschaltet werden kann.
• Die Stromversorgung (230 VAC) muß nach den gültigen
Vorschriften über einen Schutz- und Trennschalter geführt
werden.
D
• Das Stromversorgungskabel muß fest installiert sein. Dazu
die Stopfbuchse auf der Abdeckung des Widerstandes
verwenden.
• Zur Durchführung der Kabel die Kabeltüllen an der Strebe
vorn links verwenden.
• Hinweis 1 : Der Widerstand besitzt einen einstellbaren
Thermostat für die Temperaturbegrenzung, der auf
ungefähr 5 °C eingestellt ist.
• Hinweis 2 : Den Widerstand nur in einem mit Wasser
gefüllten Kreislauf in Betrieb nehmen.
• Hinweis 3 : Sich vergewissern, daß die Adern der Anschlußkabel in den Klemmen fest angezogen sind und der
Masseanschluß korrekt vorgenommen wurde.
6.5.4 - ELEKTRISCHE ANSCHLÜSSE : Speicher mit Heizung
Siehe allgemeine Informationen zu den elektrischen Anschlüssen im Abschnitt § 4.2.1.
• ACHTUNG : bei getrennter Installation von Speicher und Gerät darauf achten, dass die Erdungsklemmen der
beiden Komponenten miteinander verbunden sind.
• Hinweis : Die Steuerleitungen der Anlage sind nicht im Lieferumfang enthalten.
• Elektrischer Anschlussplan 1005753.
Beschreibung der Anschlüsse :
Stromversorgung
Heizung 400 V /
Drehstrom / 50 Hz
Alarmspeicherung (eventuell)
ANSCHLUSS DER ELEKTRISCHEN HEIZUNG
A
• Der Drehstromanschluss 400 V erfolgt getrennt vom Gerät und direkt am Leistungsschalter im Schaltkasten der
elektrischen Heizung.
• Die allgemeine Stromversorgung muß, in Übereinstimmung mit den gültigen Vorschriften, von einer Strom- und
Trennschutzvorrichtung ausgehen (nicht mitgeliefert).
• Die Auslegung des Stromversorgungskabels wird vom Installateur bestimmt, gemäß den bei der Installation
vorliegenden Bedingungen und in Übereinstimmung mit den gültigen Normen.
Bei den unten angegebenen Querschnitten handelt es sich um Richtwerte.
Sie wurden entsprechend der französischen Norm (≈ CEI 364) auf folgender Ausgangsbasis berechnet :
- Max. Stromstärke - siehe nachstehende Tabelle.
- Mehradriges Kupferkabel mit PR-Mantel.
- In nicht belüftetem Kabelkanal verlegt (Verlegungsart Nr.41) kein weiteres Leistungskabel.
- Umgebungstemperatur 40°C.
• Die unten angegebenen Kabellängen garantieren einen Spannungsabfall im Kabel von weniger als 5%.
Heizleistung
Max. Stromstärke
Querschnitt des Stromversorgungskabel
Max. Länge des Anschlusskabels
Wärmepumpe
Elektrischer Schaltkasten
A
B
Steuerung
Steuerung
Anlage
Elektrischer Steuerkasten für Heizung
SPEICHER
Zusätzliche
F
Thermostat
auf 5 °C
voreingestellt
C
D
Freigabe
Freigabe
Pumpe
Heizung
3.Stufe
Hilfsheizung
48
kW
70
A
2
mm
25
150
m
18
Thermostat
Abdeckung Gehäuse
Phase
Erde
Wassertemperaturfühler
(*) (Rücklauf von den
Innengeräten)
E
(*) Fühler befindet sich bei Lieferung
im Steuerkasten der Heizung
Nullleiter
