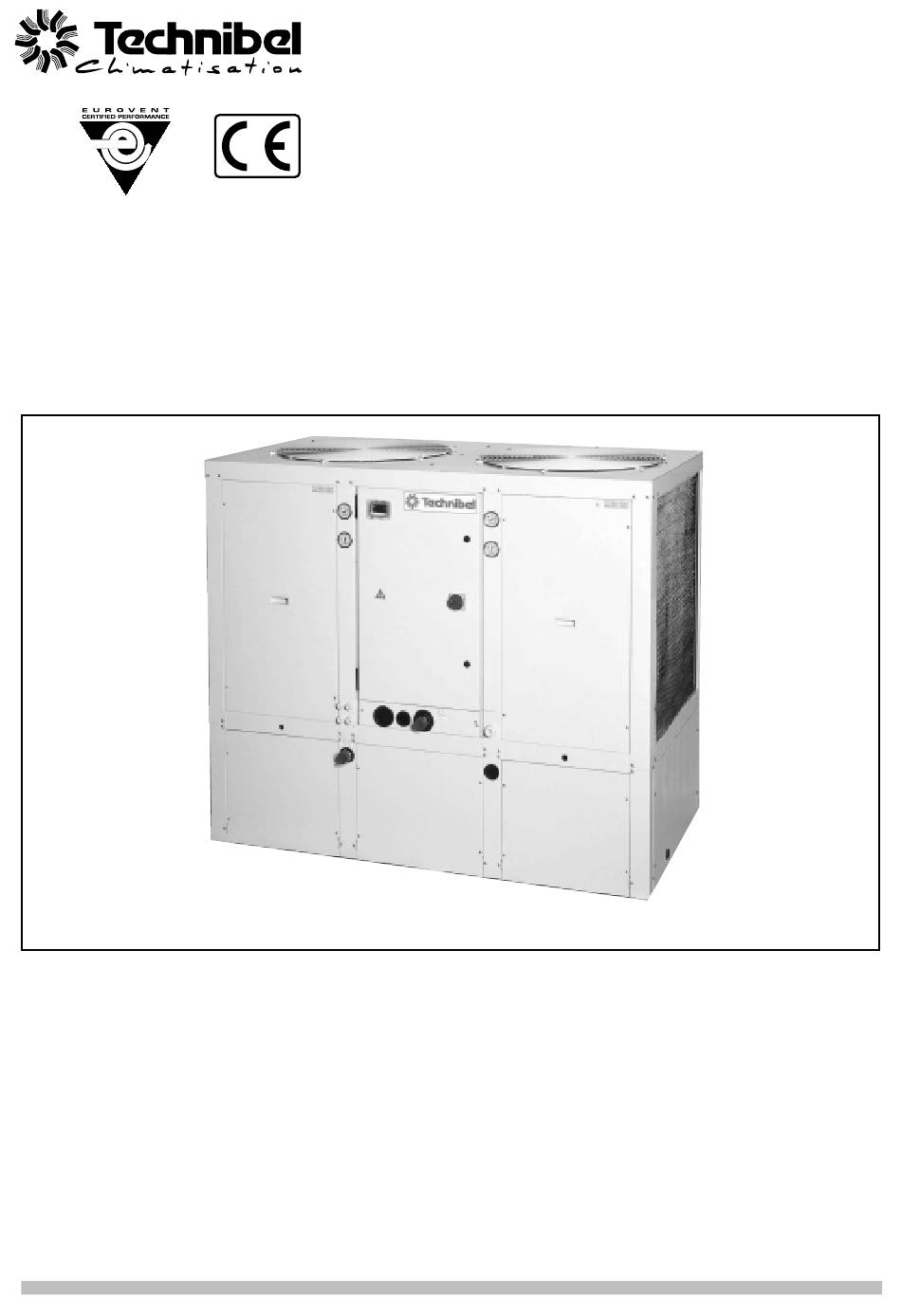

- Seite 1 TECHNISCHE BESCHREIBUNG PMHRV UMSCHALTBARE WÄRMEPUMPE MIT AXIALVENTILATOREN ZUR AUSSENAUFSTELLUNG UND EINGEBAUTEM HYDRAULIKMODUL 40 bis 67 kW PMHRV 2044 PMHRV 2050 PMHRV 2064 PMHRV 2072 Auch als Kaltwassersatz CMHGV verfügbar Mai 2005 10 12 133 - D - 04...
-
Seite 2: Geräte Mit Kältemittelfüllung R 407 C
- BEZEICHNUNG Dieses Gerät trägt das Kennzeichen und entspricht den wesentlichen Bestimmungen der EG-Richtlinien : - Niederspannungsrichtlinie 73/23 EWG, i.d.Fassung 93/68 EWG. - Elektromagnetische Verträglichkeit 89/336 EWG, i. d. Fassung 92/31 und 93/68 EWG. - Über Druckgeräte 97/23/EG. GERÄTE MIT KÄLTEMITTELFÜLLUNG R 407 C R 407 C •... -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 - Bestimmung - Verwendung ................3 2 - Beschreibung - Aufbau des Gerätes - Zubehör ........... 3 3 - Optionen (im Werk montiert) ................ 5 4 - Technische Daten und Physikalische Eigenschaften ........7 5 - Gesamte Kühlleistung und Leistungsaufnahme .......... 9 6 - Korrektur der Kühlleistung ................. -
Seite 4: Aufbau Des Gerätes
2.2 - AUFBAU DES GERÄTES PMHRV Vorlauf zu Rücklauf von Innengeräten Innengeräten VERDICHTER 1 REGELEINRICHTUNGEN 7 • Hermetischer SCROLL-Verdichter, mit schalldämmender • µCHILLER-Mikroprozessorgesteuerte Regel- und Verkleidung. Sicherheitsein-richtungen für : • Mit Schwingungsdämpfer aus Gummi. - Temperaturregelung Kaltwasser. • Interner Überlastungsschutz. - Funktionskontrolle. -
Seite 5: Optionen (Im Werk Montiert)
2.3 - ZUBEHÖR 2.3.1 - SCHWINGUNGSDAMPFER-BAUSATZ • Der Schwingungsdämpfer-Bausatz besteht aus : - 1 Satz Schwingungsdämpferplatten, Plattendicke 25 mm - Code K 60 L 035 Z. - 1 Schläuche : Länge 1,5 m, Ø 1" 1/2 - Code K 60 L 034 Z. 2.3.2 - WEGGEBAUTER EIN /AUS SCHALTER (im Lieferumfang des Gerätes enthalten) •... -
Seite 6: Elektrische Zusatzheizung
3.6 - ELEKTRISCHE ZUSATZHEIZUNG • Die Heizung besteht aus zwei Heizstäben, jeweils mit einer Wärmeleistung von 16 kW (400 V Drehstrom), die am Zwischenspeicher des Wasseraufbereitungsmoduls befestigt sind. • Die Heizstäbe werden von einem speziellen Schaltkasten aus angesteuert: 2-Stufen-Regelung, die Leistungsabgänge sind mit Schutzschaltern und einem Hauptschalter (getrennte Stromversorgung) gesichert. -
Seite 7: Technische Daten Und Physikalische Eigenschaften
4 - TECHNISCHE DATEN UND PHYSIKALISCHE EIGENSCHAFTEN 4.1 - TECHNISCHE DATEN PMHRV 2044 2050 2064 2072 Kühlleistung 40,60 52,60 60,60 Nennleistungsaufnahme (gesamt) Kalt 17,50 19,20 28,80 Nennstromaufnahme (gesamt) Kalt 34,8 53,8 2,32 2,74 2,24 2,33 Wärmeleistung Nennleistungsaufnahme (gesamt) Warm 17,80 29,40 Nennstromaufnahme (gesamt) Warm... -
Seite 8: Physikalische Eigenschaften
4.2 - PHYSIKALISCHE EIGENSCHAFTEN Luftaustritt-Verflüssiger Netzanschluß Lufteintritt Verflüssiger Netzanschluß (Zusatzheizung oder Gefrierschutz) Die Abmessungen (in mm) Austritt Wasser der Geräte sind für Geräte in Position der 4 Schwingungsdämpfer Standardausführung ohne (100 x 100 x 25 mm) unterhalb der Längsstrebe Eintritt Wasser Optionen gültig. -
Seite 9: Gesamte Kühlleistung Und Leistungsaufnahme
5 - GESAMTE KÜHLLEISTUNG UND LEISTUNGSAUFNAHME KÜHLLEISTUNG GESAMTE LEISTUNGSAUFNAHME PMHRV 2044 ° ° T außen = 45 T außen = 15 ° ° T außen = 35 T außen = 25 ° ° T außen = 25 T außen = 35 °... -
Seite 10: Korrektur Der Kühlleistung
6 - KORREKTUR DER KÜHLLEISTUNG • WICHTIG : Monopropylenglykol verwenden (ein Anteil von mindestens 15 bis 20 % notwendig, um eine eventuelle Korrosion). ANWENDUNG DER KENNLINIEN A- Den prozentualen Glykolanteil zur Verhinderung der Vereisung des Wasserkreislaufes in Abhängigkeit von 1.30 der tiefsten Umgebungstemperatur bestimmen. -
Seite 11: Bestimmung Der Feuchte Temperatur
GESAMTE LEISTUNGSAUFNAHME WÄRMELEISTUNG PMHRV Wasseraustritt-Temperatur Wasseraustritt-Temperatur 2064 50°C 50°C 45°C 45°C 35°C 35°C ° ° Feuchte Außentemperatur ( Feuchte Außentemperatur ( PMHRV Wasseraustritt-Temperatur Wasseraustritt-Temperatur 2072 50°C 50°C 45°C 45°C 35°C 35°C -10 -8 10 12 14 16 -10 -8 10 12 14 16 °... -
Seite 12: Akustik
10 - AKUSTIK Leistungspegel Schalldruckpegel dB von der (dBA) PMHRV (dBA) Schall- 2044 Leistung abzuziehen 2050 2064 2072 • Nenn Betriebsbedingungen : - Raumtemperatur : 35°C. Distanz in Metern • Schalldruckpegel : - Frei aufgestelltes Gerät vor reflektierendem Hintergrund. - Messung in 10 m Abstand. 11 - MONTAGEHINWEISE •...
