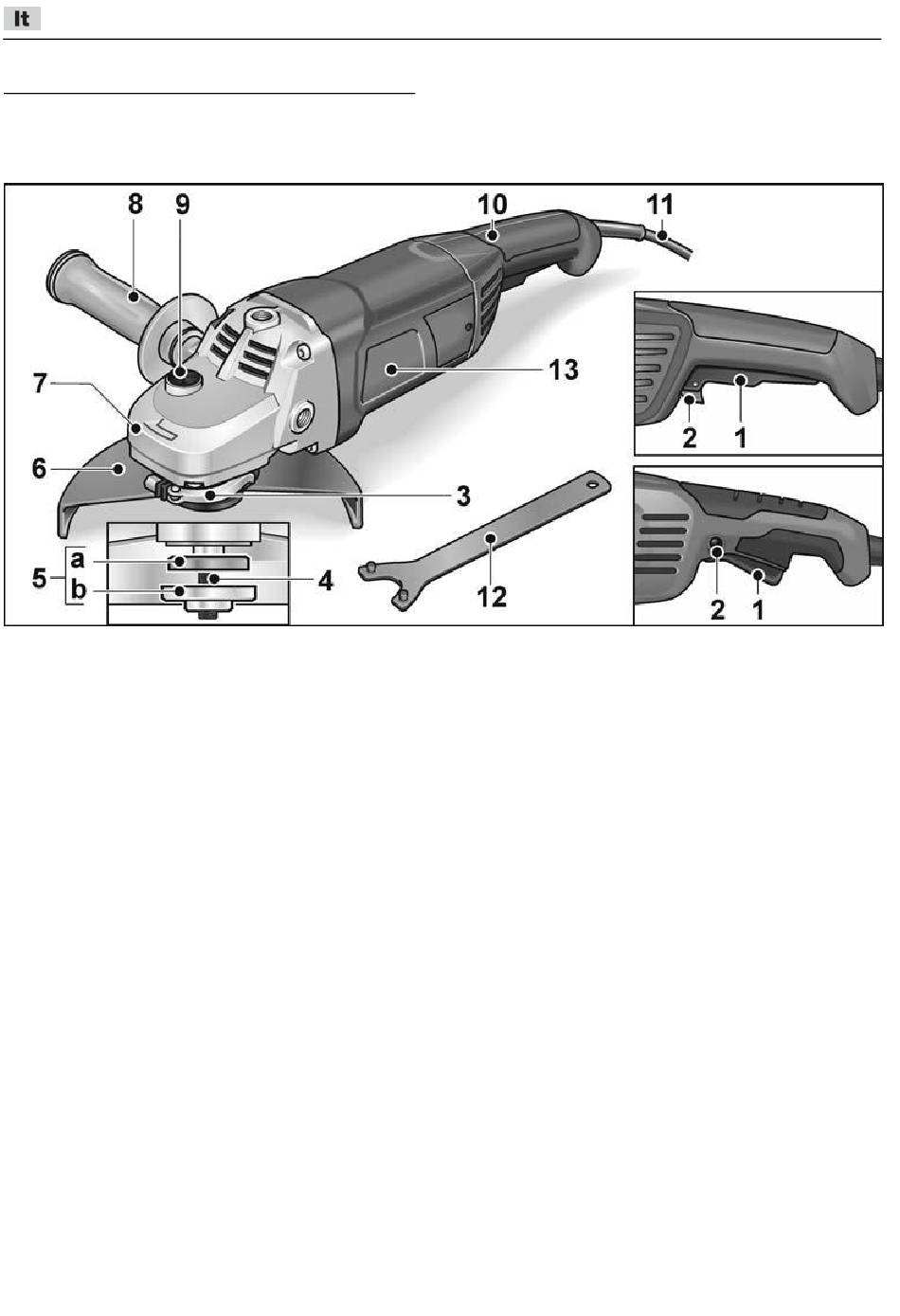

Bendras įrankio vaizdas
Šioje instrukcijoje aprašyti įvairūs elektriniai įrankiai. Kai kuriomis smulkmenomis atvaizdas gali
skirtis nuo įsigyto elektrinio įrankio.
1 Jungiklis
Įrankį įjungti ir išjungti.
2 Įjungimo blokavimas/Fiksatorius
Užkerta kelią nenumatytam prietaiso
įsibėgėjimui ir užfiksuoja jungiklį
ilgalaikio darbo režimui.
3 Svertelis greitam tvirtinimui
4 Velenas
5 Srieginė jungė
a Tvirtinimo veržlė
b Tvirtinimo flanšas
6 Apsauginis gaubtas
244
L 15-10 150 / L 21-6 230 / L 21-8 180 / L 24-6 230 / L 2100
7
8
9
10 Pagrindinė rankena su jungikliu
11 Tinklo kabelis, 4 m ilgio, su šakute
12 Veržliaraktis su dvejais rageliais
13 Įrankio skydelis (nepavaizduotas)
Pavaros galvutė
Su ventiliaciniais plyšiais ir sukimosi
krypties rodykle.
Papildoma rankena
Rankeną galima sumontuoti kairėje
arba dešinėje pusėje, arba viršuje.
Veleno fiksatorius
Skirta nustatyti suklius, kai keičiami
įrankiai.
