Endress+Hauser Soliphant T FTM20 Bedienungsanleitung Seite 22

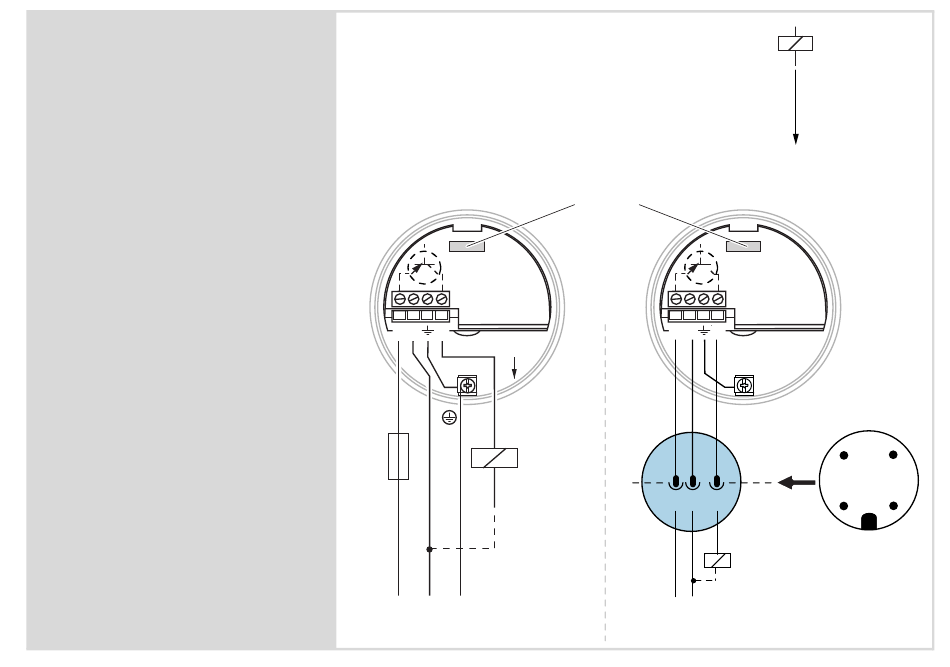

de - Anschluss FEM22
A: Kabeleinführung
B: M12 Stecker
en - Connections FEM22
A: Cable gland
B: M12 Plug
fr - Raccordement FEM22
A: L'entrée de câble
B: Connecteur M12
es - Conexiones FEM22
A: Prensaestopa
B: M12 Conector
it - Collegamenti elettrici FEM22
A: Passacavo
B: Connettore M12
nl - Aansluiting FEM22
A: Kabelinvoer
B: M12 connector
22
auch für DI-Module
also for DI modules
également pour des modules DI
también para módulos DI
anche per DI modules
ook voor DI-module
EN 61131-2
A
1 2 3
(+)
F
R
0.5 A
Relais,
PLC, ...
–
L+ L– PE (Ground)
U – 10 V...45 V (DC)
...
R Externe Last
External load
Charge externe
Carga externa
Carico esterno
Externe belasting
B
FEM22
1 2 3
4 3
1
R
L+ L–
U – 10 V...45 V (DC)
...
R
I
L
Imax. 350 mA
Umax. 45 V
M12
3
4
1 2
