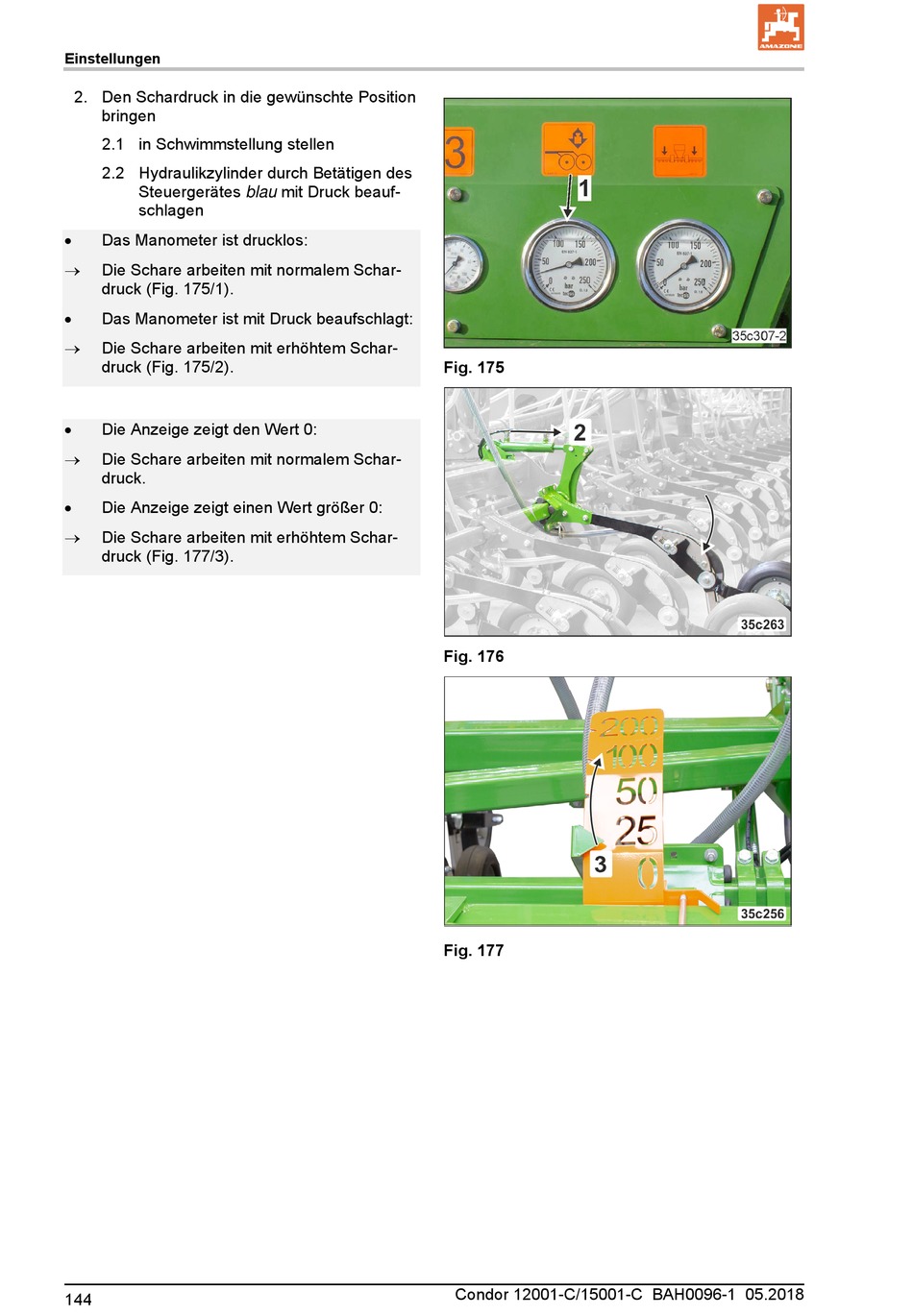

2. Den Schardruck in die gewünschte Position
bringen
2.1 in Schwimmstellung stellen
2.2 Hydraulikzylinder durch Betätigen des
Steuergerätes blau mit Druck beauf-
schlagen
Das Manometer ist drucklos:
Die Schare arbeiten mit normalem Schar-
druck (Fig. 175/1).
Das Manometer ist mit Druck beaufschlagt:
Die Schare arbeiten mit erhöhtem Schar-
druck (Fig. 175/2).
Die Anzeige zeigt den Wert 0:
Die Schare arbeiten mit normalem Schar-
druck.
Die Anzeige zeigt einen Wert größer 0:
Die Schare arbeiten mit erhöhtem Schar-
druck (Fig. 177/3).
144
Fig. 175
Fig. 176
Fig. 177
Condor 12001-C/15001-C BAH0096-1 05.2018
