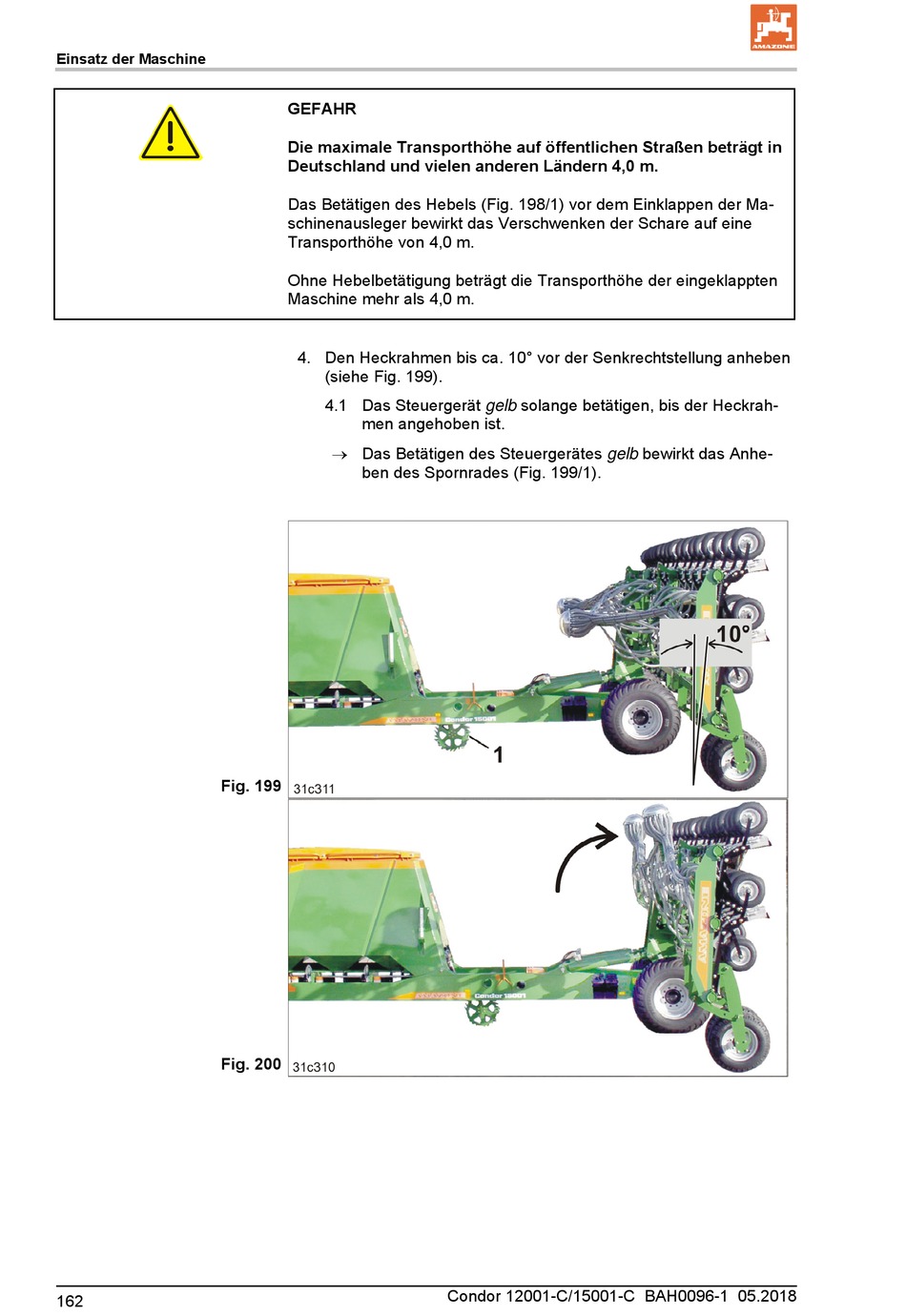

Einsatz der Maschine
Fig. 199
Fig. 200
162
GEFAHR
Die maximale Transporthöhe auf öffentlichen Straßen beträgt in
Deutschland und vielen anderen Ländern 4,0 m.
Das Betätigen des Hebels (Fig. 198/1) vor dem Einklappen der Ma-
schinenausleger bewirkt das Verschwenken der Schare auf eine
Transporthöhe von 4,0 m.
Ohne Hebelbetätigung beträgt die Transporthöhe der eingeklappten
Maschine mehr als 4,0 m.
4. Den Heckrahmen bis ca. 10° vor der Senkrechtstellung anheben
(siehe Fig. 199).
4.1 Das Steuergerät gelb solange betätigen, bis der Heckrah-
men angehoben ist.
Das Betätigen des Steuergerätes gelb bewirkt das Anhe-
ben des Spornrades (Fig. 199/1).
Condor 12001-C/15001-C BAH0096-1 05.2018
