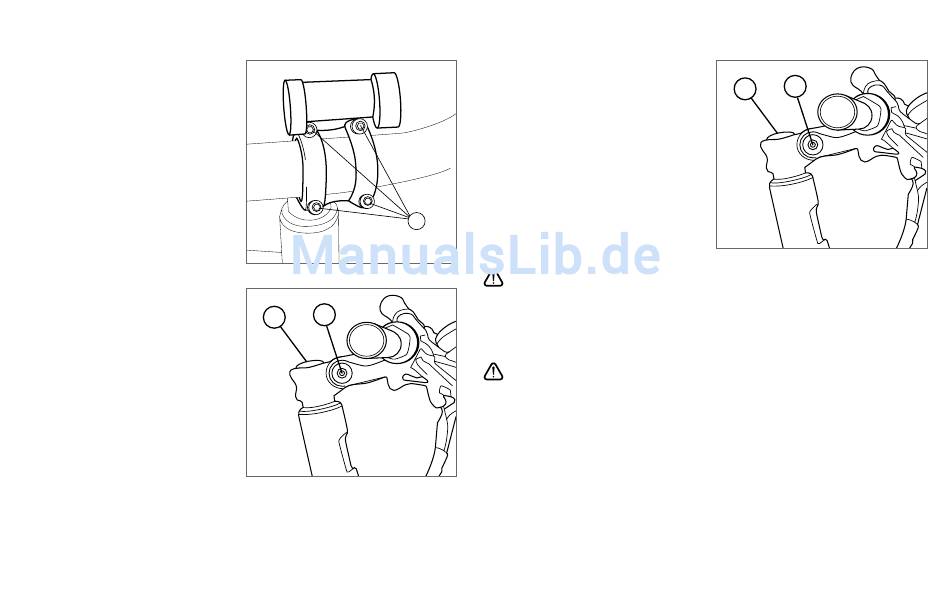

3.5 Einstellung des Lenkers

1. Lockern Sie die Schrauben
A mit einem passenden
Inbusschlüssel.
2. Richten Sie den Lenker mittig
zum Vorbau aus.
3. Drehen Sie den Lenker in die
gewünschte Winkelstellung.
4. Ziehen Sie die Schrauben A
gleichmäßig mit 5 Nm fest.
3.6 Einstellung des
verstellbaren Vorbaus
Ausrichtung des Lenkervorbaus
1. Lockern Sie die Schrauben
B mit einem passenden
Inbusschlüssel.
2. Richten Sie den Vorbau zum
Vorderrad aus.
3. Ziehen Sie die Schrauben
gleichmäßig mit 15 Nm fest.
A
B
C

Winkeleinstellung des Vorbaus

1. Lockern Sie Schraube
C mit einem passenden
Inbusschlüssel.
2. Positionieren Sie den Vorbau
im gewünschten Winkel.
3. Ziehen Sie Schraube C auf
17-18,5 Nm fest und stellen
Sie sicher, das der Vorbau am
Vorderrad ausgerichtet ist.
Vorsicht: Dies ist ein A-Headset-Vorbau, die obere Schraube
D ist eine Vorspannschraube und dient nicht zum Verstellen
des Vorbaus! Der Versuch Schraube D festzuziehen kann zur
Beschädigung des Lenkungslagers führen.
Ein nicht ordnungsgemäß befestigter Lenker und Vorbau
können schwere oder sogar tödliche Verletzungen zur Folge haben.
Stellen Sie sicher, dass die Lenkung spielfrei ist und sich
leichtgängig betätigen lässt.
Wenden Sie sich bitte an Ihren A2B Fachhändler, wenn Sie
weitere Hilfe mit dem Einstellen des Lenkers, Lagers und des
Vorbaus benötigen.
B
C
