PRGBCT
Armoire de commande pour porte basculante
La centrale actionne un moteur à brosse en basse tension
(24 VDC), pour l'automatisation de portes sectionnelles et
basculantes.
Caractéristiques principales:
• Alimentateur switching 140W.
• Sorties: 24VDC pour accessoires, clignotante 24VDC (2 Hz),
lampe 24VDC, alimentation TX photocellule, lumiére de
courtoisie (230V-25W / 120V-15W)
• Entrées: START, STOP , CELLULE, DONNES (VRD), Barre
palpeuse (CMS).
• Encodeur magnétique incorporée.
• Récepteur 433 MHz super-héterodine integré.
• Apprentissage radio à distance, possibilité de memoriser
jusqu'à 83 codes differents.
• Touche de autoapprentissage radio sur platine.
• Effacement total des codes en memoire.
• Test pour réleve de la céllule: sans céllule fonctionne
seulemento avec logique PAS.PAS, avec la céllule branchée
fonctionne aussiavec logique automatique.
• Cycle automatique de apprentissage temps de travail.
• Contrôle ampèremétrique anti-écrasement.
• Ralentissement.

APPRENTISSAGE AUTOMATIQUE

Pendant l'apprentissage automatique, la centrale memorise le
temps d'ouverture/fermeture e la présence des photocellules.
ATTENTION: pendant le cycle d'apprentissage
automatique toutes les commandes externes, les securités et
les niveaux d'ampère-métrique ne sont pas détectés.
Dans le cas où le moteur ne ait pas encore été activé et, par
conséquence, la chaîne est encore complètement retiré, ouvrir
complètement la porte et procéder avec le point 1.
Dans le cas où le moteur ait déjà été activé avant avoir
effectué l'auto apprentissage et la chaîne a déjà parcouru part
du profilé, appuyer sur la touche P1 jusqu'à positionner la porte
à la moitié de sa course environ et procéder avec le point 1.

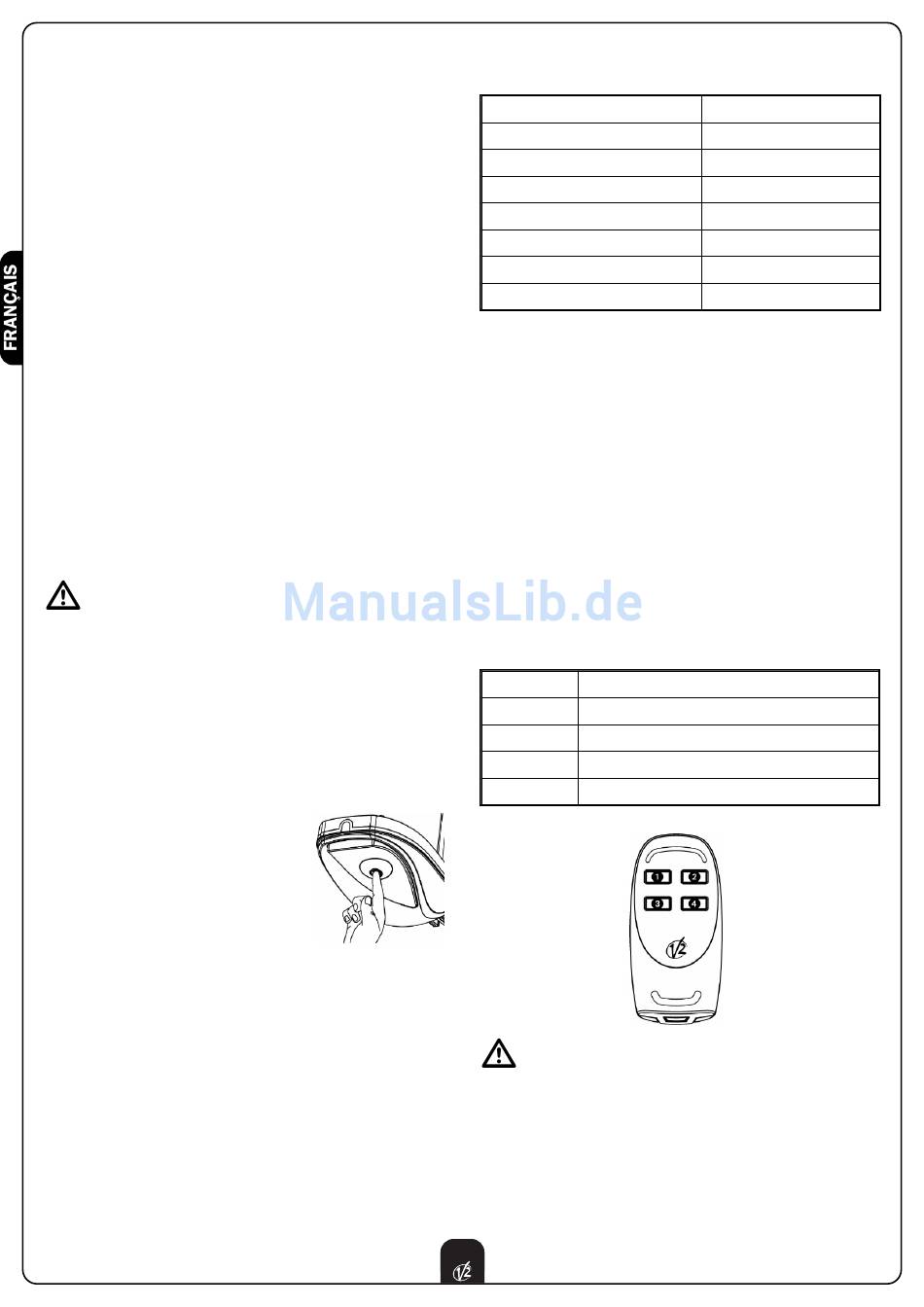

1. Appuyer et maintenir appuyé sur la
touche P1 pour 10s jusqu'à quand la
lumière de courtoisie s'éteigne (sans
considérer le clignotement émis après
5 s)
2. Relâcher la touche P1: la lumiere de courtoisie s'allume et le
moteur bouge en fermeture jusqu'à encontrer le arrêt de
fermeture; la lumiere de courtoisie s'eteigne pour 2 s.
3. La lumiere de courtoisie s'allume et le moteur bouge en
fermeture jusqu'à encontrer le arrêt de ouverture; la lumière
de courtoisie s'éteigne. Se on appuie la touche P1 avant
que le moteur va a joindre la butée, la centrale memorise ce
point comme fin course d'ouverture.
4. La lumière de courtoisie s'allume et le moteur bouge en
fermeture jusqu'à rejoindre l'arrêt de fermeture.
Quand ce cycle de apprentissage automatique est terminé, la
centrale est prête pour le fonctionnement.
Sont automatiquement établis les paramètres suivantes de
fonctionnement:
Ampèremétrique
Logique de fonctionnement
Ralentissement
Clignotant
Warning light
Clignotement préalable
Test photocellules
Poussée finale en fermeture
MEMORISATION D'UN EMETTEUR PAR
BOUTON P1
• Appuyer le bouton externe P1 pour 5s, la lumiere de
courtoisie clignotte 1 fois et reste allumée.
• Laisser la touche P1 et appuyer sur la touche de l'émetteur
à mémoriser dans les 5 s.
• La lumiere de courtoisie clignotte 1 fois et reste en attente
d'une nouvelle transmission pour 5 s.
• La lumiere s'éteigne 5 s après la dérniere transmission:
l'armoire est prête pour être actionné.
CHANGEMENT PARAMETRES DE
FONCTIONNEMENT
Il est possible modifier les paramètres de la centrale en
utilisant un émetteur à 4 boutons présent en mémoire.
À chaque bouton il est associé un réglage:
TOUCHE 1: Amperemetrique
TOUCHE 2: Logique de fonctionnement
TOUCHE 3: Ralentissement, clignotant et warning light.
TOUCHE 4: Preclignotement et test photocellule
TOUCHE 3+4 Poussée finale en fermeture
ATTENTION: toute modification des paramètres de
fonctionnement doit être effectuée TOUJOURS à porte fermé
44
Niveau 2
PAS-PAS
OFF
OFF
OFF
OFF
OFF
ON
