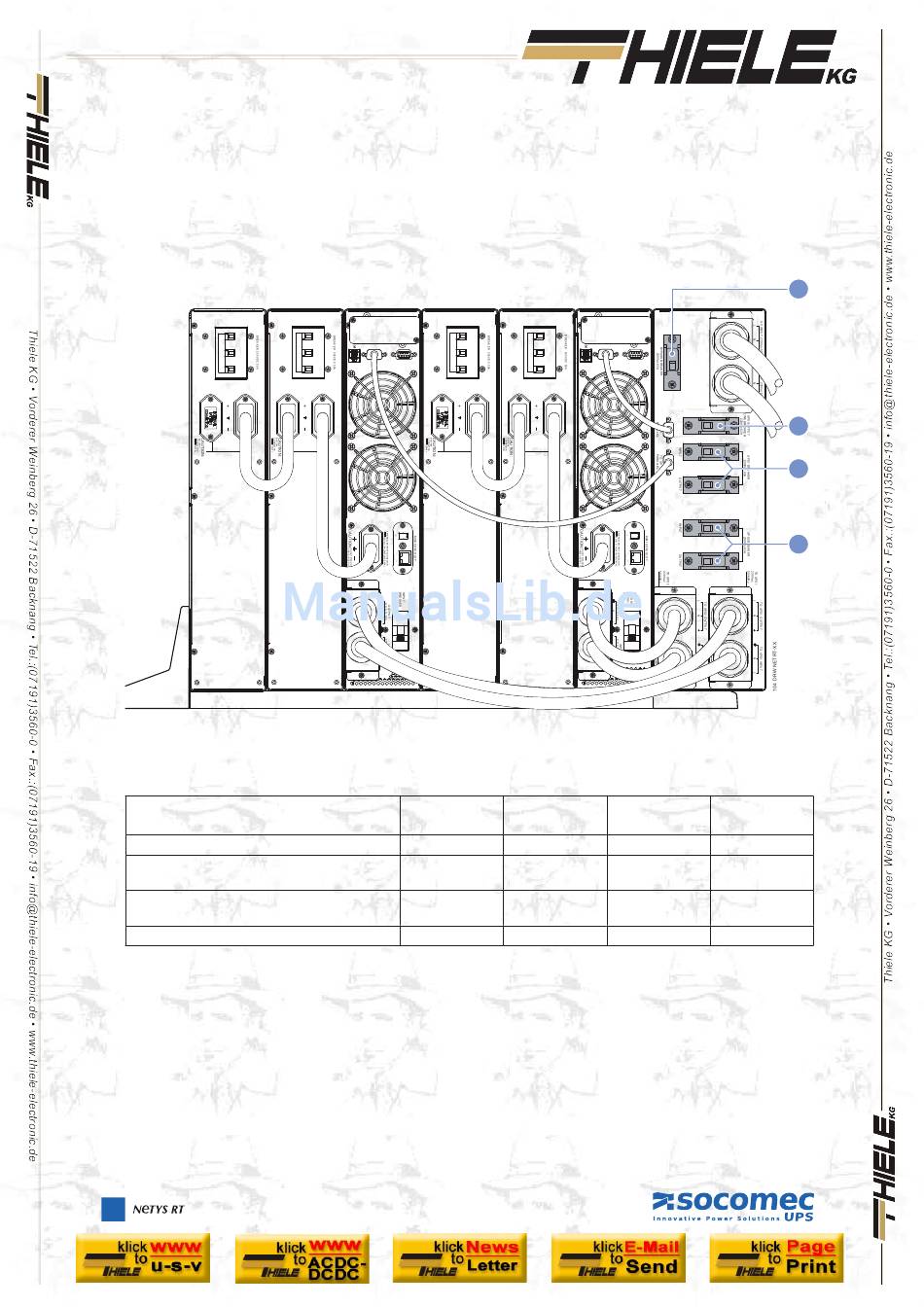

9.3 Betrieb im BYPASS-Modus - USV zu Wartungszwecken parallel geschaltet

Ausgang USV1+USV2
Ausgang USV1 (USV2 zu Wartungszwecken
ausgeschaltet)
Ausgang USV2 (USV1 zu Wartungszwecken
ausgeschaltet)
BYPASS-Ausgang
Hinweise:
1. Die Funktion des neutralen Isolierschalters ist der Schutz des Ausgangs vor Überlastung.
2. Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten alle Kabel von der USV.
3. Um Bedienerfehler zu vermeiden, integrieren Sie ein Erkennungssignal für den BYPASS-Schalter.
4. BYPASS-Ausgang: Ausschalten von USV1 und USV2 durch Drücken der OFF Buttons.
32 5-11 kVA - Ref.: IOMNETRTXX01-DE 00
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
COM. SLOT
PA EL RS232
EPO
A
BYPASS-Schalter
AUS
AUS
AUS
EIN
9. BETRIEBSMODI
COM. SLOT
PA EL RS232
EPO
C D
USV1-Schalter USV2-Schalter
EIN EIN
EIN AUS
AUS EIN
AUS AUS
A
B
C
D
B
NEUTRAL-Schalter
EIN
EIN
EIN
EIN
