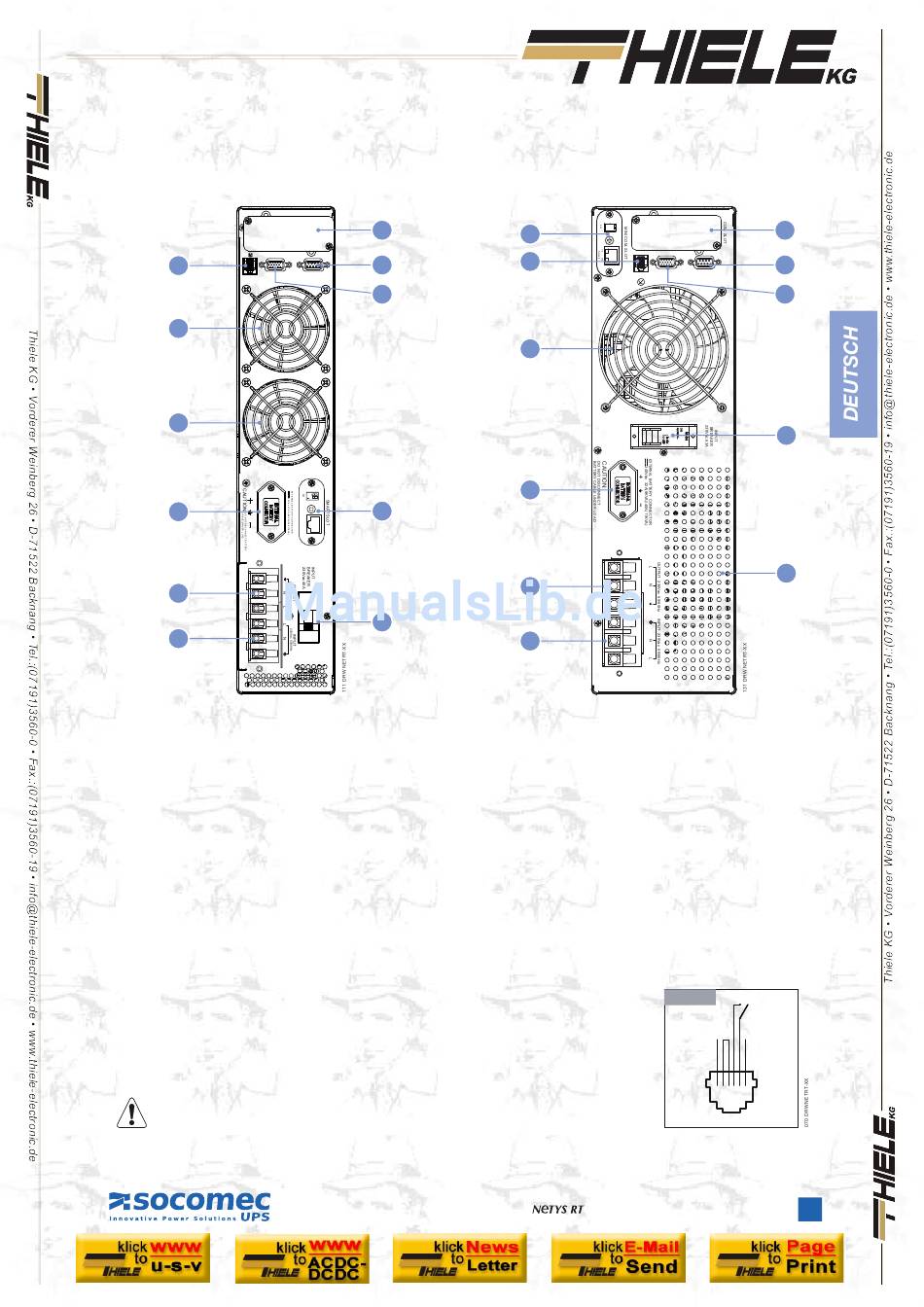

3. RÜCKANSICHT
A
B
B
C
D
E
Legende
A Not-Aus (EPO - Emergency Power Off)
B Ventilator
C Batteriemodulbuchse
D Ausgangsklemmen
E Eingangsklemmen
F Eingangsschalter
G RJ45 LAN Ethernet-Anschluss
H D-Parallelanschluss
I Serieller RS232-Anschluss (JBUS-Protokoll)
L Slot für optionale Kommunikationskarten
Falls gewünscht, kann die USV auch mit einem Fernabschaltungskontakt ausgestattet
werden. Der Befehl wird bestätigt, wenn der Kontakt 3 Sekunden lang geschlossen (Standard)
ist, siehe dazu Abb. 3-1.
Der externe Kontakt MUSS dediziert und spannungsfrei sein, um eine daue-
rhafte Beschädigung der USV zu vermeiden.
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
L
COM. SLOT
I
PARALLEL RS232
EPO
H
G
F
5 kVA
7 kVA
G
A
PARALLEL RS232
EPO
B
C
D
E
11 kVA
3-1
5-11 kVA - Ref.: IOMNETRTXX01-DE 00
L
I
H
F
B
9 kVA
1 2 3 4 5 6
