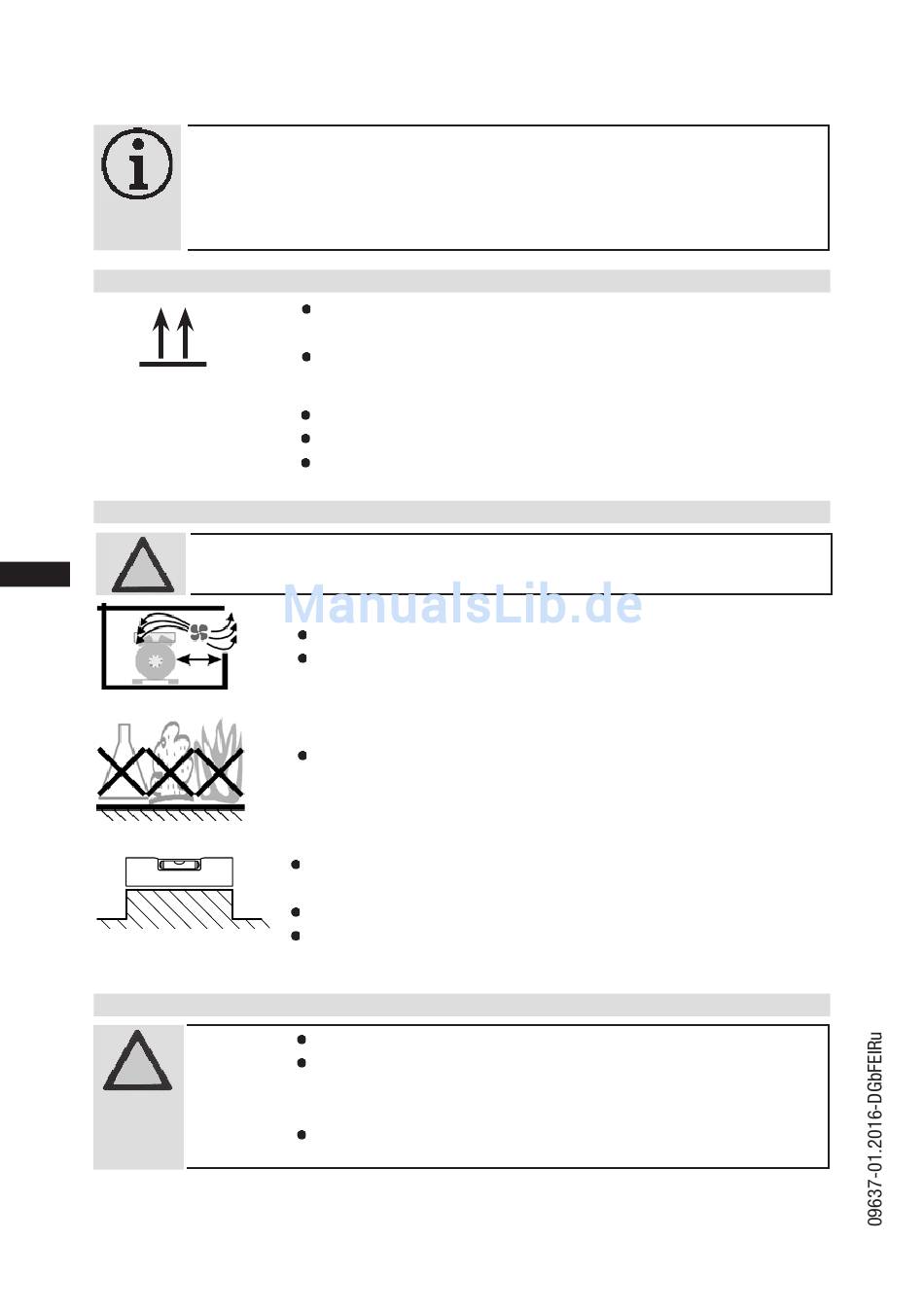

4 | Montage Verdichter
4.1 Lagerung und Transport
?
Abb. 9
Abb. 10
4.2 Aufstellung
D
3
GB
F
E
Abb. 11
I
Ru
Abb. 12
Abb. 13
4.3 Rohranschlüsse
10
ung
Zeichn.-Nr.
Teile-Nr.
INFO!
Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff).
Lassen Sie diese Schutzgasfüllung so lange wie möglich im
Verdichter und verhindern Sie Lufteintritt.
Kontrollieren Sie den Verdichter auf Transportschäden, bevor
Sie mit den Arbeiten beginnen.
Lagerung bei (-30°C) - (+70°C), maximal zulässige relative
Luftfeuchtigkeit 10% -95 %, keine Betauung
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer
Umgebung lagern.
Transportöse benutzen.
Nicht manuell heben!
Hebezeug verwenden!
ACHTUNG!
Anbauten (z.B. Rohrhalterungen, Zusatzaggregate, Befestigungs-
teile usw.) direkt am Verdichter sind nicht zulässig!
2
Ausreichend Freiraum für Wartungsarbeiten vorsehen.
Ausreichende Belüftung des Verdichters vorsehen.
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brenn-
barer Umgebung betreiben.
Aufstellung auf ebener Fläche oder Rahmen mit ausrei-
chender Tragkraft. Schräglage nur nach Rücksprache.
Einzelverdichter vorzugsweise auf Schwingungsdämpfer
Duplex- und Verbundschaltungen grundsätzlich starr.
ACHTUNG!
Löten Sie nicht solange der Verdichter unter Druck steht.
Durch Überhitzung können Schäden am Ventil auftreten.
Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil, bzw.
kühlen Sie während und nach dem Löten den Ventilkörper.
Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu
verhindern.
