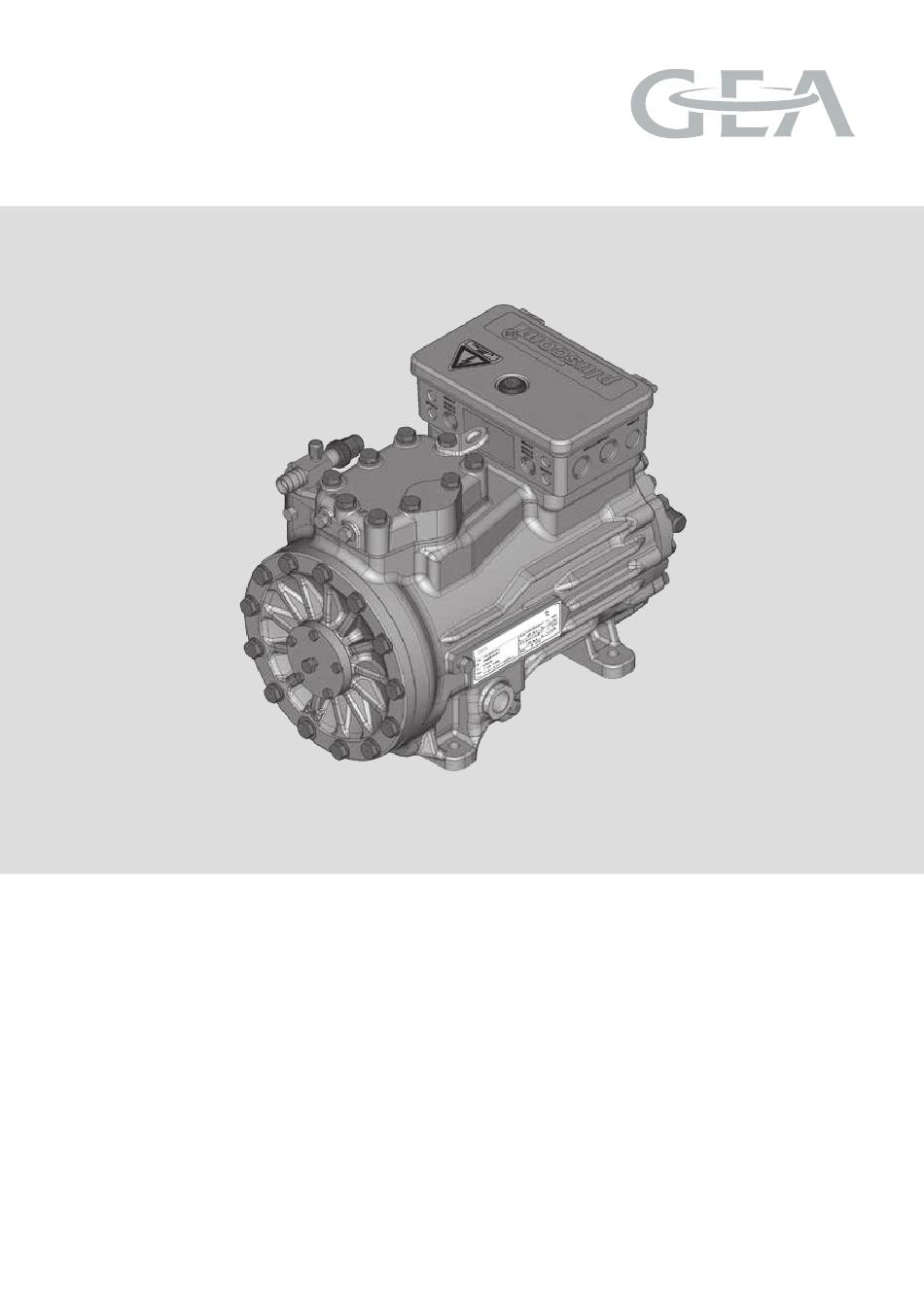

- Seite 1 GEA Compressor HG22P A Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje engineering for a better world...
- Seite 3 GEA Compressor HG22P A Montageanleitung HG22P/125-4 A HG22P/125-4 S A HGX22P/125-4 A HGX22P/125-4 S A HG22P/160-4 A HG22P/160-4 S A HGX22P/160-4 A HGX22P/160-4 S A HG22P/190-4 A HG22P/190-4 S A HGX22P/190-4 A HGX22P/190-4 S A engineering for a better world...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Maximale zulässige Schräglage 4.4 Rohranschlüsse 4.5 Rohrleitungen 4.6 Verlegen von Saug- und Druckleitung... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: Hinweis auf eine gefährliche Situation, die, wenn sie nicht GEFAHR! vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt. Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren WARNUNG! Verletzungen führt. -
Seite 7: Bestimmungsgemäßer Gebrauch
1 | Sicherheit 1.4 Bestimmungsgemäßer Gebrauch In dieser Montageanleitung wird der HG22P A in der von GEA hergestellten Standardversion beschrieben. Der Verdichter ist für den mobilen Einsatz in Kühlanlagen unter Einhaltung der Einsatz- grenzen bestimmt. Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Zweizylinder-Hubkolbenverdichter mit Ölpumpenschmierung. • Aluminium Leichtbauweise • Sauggasgekühlter Antriebsmotor Transportöse Druckab- sperrventil Typschild Ölpumpe Ölschauglas Abb. 1 Zylinderdeckel Klemmenkasten Ventilplatte Triebwerksteil Motorteil Saugab- sperrventil Abb. 2 Maße und Anschlüsse finden Sie im Kapitel 9... -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany HGX22P/190-4 S A 16,5 16,1/9,3 A 19,8 19/28 IP66 SE 55 Abb. 3 Spannung, Schaltung, Frequenz Typbezeichnung 50 Hz Nenndrehzahl Maschinennummer Hubvolumen maximaler Betriebsstrom Spannung, Schaltung, Frequenz Anlaufstrom (Rotor blockiert) -
Seite 10: Einsatzbereiche
- Wärmeschutzthermostat verwenden. - Keine zusätzlichen Leistungsregler betreiben. - Ölrückführung bei niedriger Frequenz muß gewährleistet sein. - Rücksprache mit GEA. Beim Betrieb im Unterdruckbereich besteht die Gefahr von Luft- eintritt auf der Saugseite. Dadurch können chemische Reaktionen, Druckanstieg im Verflüssiger und eine überhöhte Druckgastempe-... - Seite 11 R134a Abb. 5 R407C Uneingeschränkter Anwendungsbereich Abb. 6 Zusatzkühlung oder reduzierte Sauggastemperatur Zusatzkühlung und reduzierte Sauggastemperatur Motorvariante -S- (Stärkerer Motor) R404A/R507 Verdampfungstemperatur (°C) Verflüssigungstemperatur (°C) Sauggasüberhitzung (K) Sauggastemperatur (°C) Abb. 7 Max. zulässiger Überdruck (LP/HP) : 19/28 bar LP = Niederdruck HP = Hochdruck Auslegung für andere Bereiche auf Anfrage Abb.
-
Seite 12: Montage Verdichter
4 | Montage Verdichter INFO! Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30°C) - (+70°C), maximal zulässige relative Luftfeuchtigkeit 10% -95 %, keine Betauung Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer Umgebung lagern. -
Seite 13: Maximale Zulässige Schräglage
4 | Montage Verdichter 4.3 Maximal zulässige Schräglage ACHTUNG! Durch mangelnde Schmierung können Schäden am Verdichter auftreten. Halten Sie die angegebenen Werte ein. max. 30°, max. 2 Minuten max. 15°, Dauerbetrieb Abb. 14 4.4 Rohranschlüsse Die Druck- und Saugabsperrventile haben abgestufte Innendurch- messer, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. -
Seite 14: Rohrleitungen
4 | Montage Verdichter 4.5 Rohrleitungen Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder, Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Teile verwenden. Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen. Sorgen Sie für eine ordnungsgemäße Ölrückführung. Halten Sie die Druckverluste so gering wie möglich. -
Seite 15: Bedienen Der Absperrventile
4 | Montage Verdichter 4.7 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen Ventilspindelabdichtung anziehen Abb. -
Seite 16: Elektrischer Anschluss
5 | Elektrischer Anschluss Elektrischer Anschluss GEFAHR! Hochspannung! Stromschlaggefahr! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG! Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. . INFO! Schließen Sie den Verdichtermotor gemäß... -
Seite 17: Anschluss Des Antriebsmotors
5 | Elektrischer Anschluss 5.2 Anschluss des Antriebsmotors Der Verdichter ist mit einem Motor für Stern-Dreieck-Schaltung ausgeführt. Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten ∆ / Y Stern-Dreieck-Anlauf ist nur im Spannungsbereich ∆ möglich. Beispiel: L1 L2 230 V ∆ 400 V Y Direktstart Stern-Dreieck-Start... - Seite 18 5.3 Schaltplan für Direktstart 230 V ∆ / 400 V Y ...
- Seite 19 Schalter Steuerspannung Verdichtermotor Verdichterschütz MP10 Elektron. Auslösegerät MP 10 Ölsumpfheizung Klemmenleiste im Klemmenkasten...
-
Seite 20: Elektronisches Auslösegerät Mp
5 | Elektrischer Anschluss 5.4 Elektronisches Auslösegerät MP 10 Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elektro- nischen Auslösegerät MP 10 im Klemmenkasten verbunden sind. Die Betriebsbereitschaft wird nach Anlegen der Netzspannung durch die Leuchtdiode H3 (grün) signalisiert. Bei Übertemperatur in der Motorwicklung schaltet das Gerät den Verdichter ab und die Leuchtdiode H1 leuchtet rot. Zusätzlich kann die Heißgasseite des Verdichters durch einen Wärmeschutzthermostat (Zubehör) gegen Übertemperatur abgesichert werden. Für die Schutzfunktion ist die Leuchtdiode H2 (rot) vorgesehen. -
Seite 21: Externer Anschluss Mp 10 Bei Klemmenkasten In Reduzierter Bauhöhe (Zubehör)
5 | Elektrischer Anschluss 5.6 Externer Anschluss MP 10 bei Klemmenkasten in reduzierter Bauhöhe (Zubehör) 0,5 mm² PTC1 PTC2 Klemmenkasten Abb. 23 5.7 Funktionsprüfung des Auslösegerätes MP 10 Vor der Inbetriebnahme, Störungsbehebung oder Änderungen im Steuerstromkreis ist das Auslösegerät auf Funktion zu prüfen: LED H1 LED H2 LED H3 Vorgang grün • Netzspannung unterbrechen (L1 oder S1) • Motortemperaturfühler-Anschluß lösen (1 oder 2) •... -
Seite 22: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO! Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. -
Seite 23: Kältemittelfüllung
6 | Inbetriebnahme 6.5 Kältemittelfüllung VORSICHT! Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. INFO! Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeo- trope Kältemittelgemische (z.B. R407C) grundsätzlich nur flüssig... -
Seite 24: Wartung
125-4(S) A 160-4(S) A 190-4(S) A Bezeichnung Art.-Nr. Art.-Nr. Art.-Nr. BS Dichtungen 80590 BS Ventilplatte 80305 80306 80306 BS Kolben/Pleuel 80302 80303 80304 BS Pleuel 08422 Verwenden Sie nur Original GEA Ersatzteile! 7.4 Zubehör Verfügbares Zubehör finden Sie im Internet unter www.gea.com... -
Seite 25: Auszug Aus Der Schmierstofftabelle
Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Kältemittel GEA Serienölsorte Empfohlene Alternativen Fuchs Reniso Triton SEZ 32 HFKW Esso/Mobil EAL Arctic 46 (z.B. -
Seite 26: Technische Daten
8 | Technische Daten 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz... -
Seite 27: Maße Und Anschlüsse
9 | Maße und Anschlüsse Maße Zubehör / Dimensio Maße Zubehör / Dimension Maße Zubehör / Dim Massenschwerpunkt ca.475 ca.475 ca.4 ca.285 DV B1 ¹ H,D1 H,D1 H,D1 ca.130 ca.130 ca.130 ca.240 ca.240 ca.240 46 (43) 4x 12 79 (74) Massenschwerpunkt Änderungen vorbehalten Massenschwerpunkt... -
Seite 28: Einbauerklärung
Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HG22P A den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Angewandte harmonisierte Norm: EN 12693:2008 und den entsprechenden referenzierten Normen Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den... -
Seite 29: Service
