BWP 30HS - BWP 30HSD

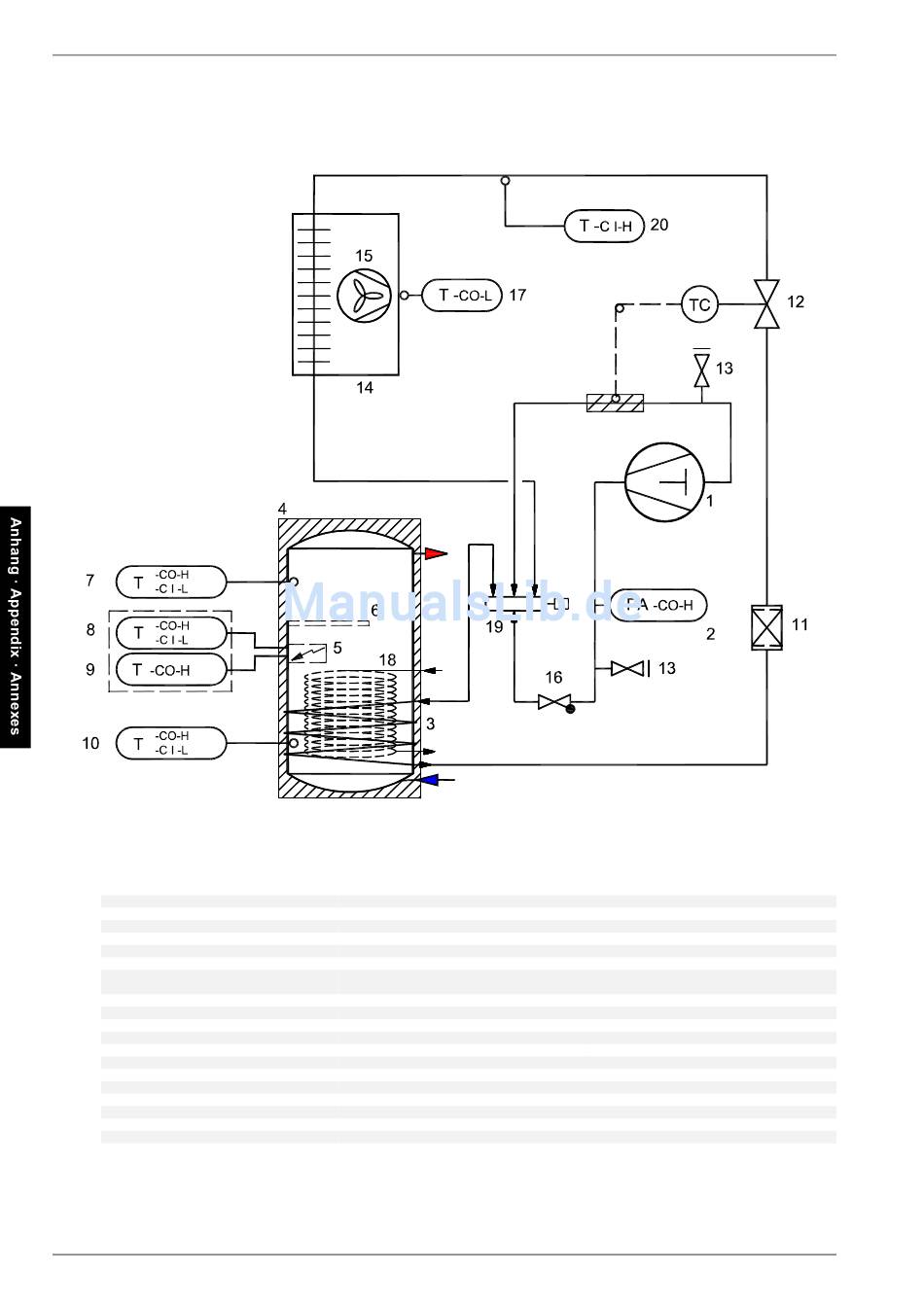

2.2 Prozess-Schaltbild /Process circuit diagram /Schéma de processus
BWP 30HSD
2.3 Legende / Legend / Légende
1 Verdichter
2 Pressostat HD
3 Verflüssiger-Wickelung
4 Warmwasserspeicher
5 Flanschheizung
6 Korrosionsschutzanode
7 Fühler Temperaturregelung WP
8 Thermostat Temperaturregelung Flanschheizung
9 Sicherheitstemperaturbegrenzer
10 Fühler Solarregelung
11 Filtertrockner
12 Expansionsventil
13 Serviceventil
14 Verdampfer
15 Ventilator
16 Rückschlagventil
17 Fühler Lufteintrittstemperatur
18 Rohrwärmetauscher
19 Vierwegeventil
20 Fühler Abtauende
A-IV
Compressor
High-pressure switch
Liquefier winding
Hot water cylinder
Heating element
Corrosion protection anode
HP temperature regulation sensor
Heating element temperature control thermostat
Safety temperature limiter
Solar control sensor
Filter dryer
Expansion valve
Service valve
Evaporator
Ventilator
Check valve
Air intake temperature sensor
Tube heat exchanger
Four-way valve
Defrost end sensor
451903.66.11 · FD 9401
Compresseur
Pressostat HP
Enroulement condenseur
Ballon d'eau chaude
Cartouche chauffante
Anode anticorrosion
Sonde Régulation de la température PAC
Thermostat Régulation de la température Résis-
tance électrique
Limiteur de température de sécurité
Sonde régulation solaire
Désydrateur
Détendeur
Vanne de service
Evaporateur
Ventilateur
Clapet anti-retour
Sonde température d'entrée de l'air
Échangeur thermique à tubes
Vanne quatre voies
Sonde fin de dégivrage
