2. Produktbeschreibung

2.1 Kesselschaltfeld

2.2 Display Symbole

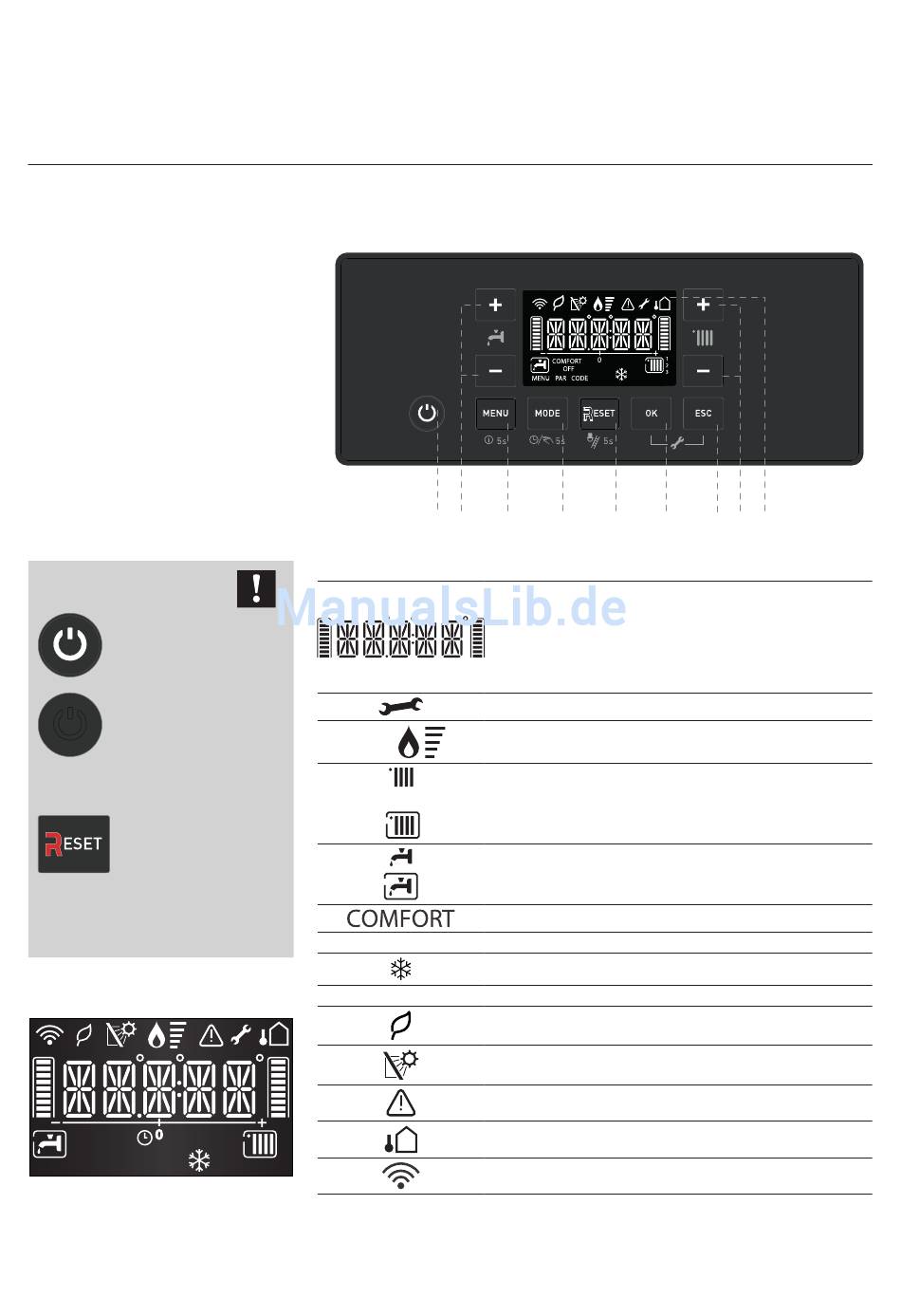

2.1 Kesselschaltfeld
Legende:
1. Taste ON/OFF (Hinweis 1)
2. +/- Einstelltasten
Trinkwarmwasser
3. Taste Menu
4. Taste MODE - (Auswahl
Betriebsart Sommer / Winter)
5. Taste RESET (Hinweis 2)
6. Taste OK
7. Taste Esc
8. +/- Einstelltasten
Heiztemperatur
9. Display
Hinweis 1
TASTE ON/OFF
Wenn die
Taste leuchtet ist
der Kessel an die
Spannungsversorgung
angeschlossen
Keine Beleuchtung wenn
keine Stromversorgung
Hinweis 2
TASTE RESET
Die Taste leuchtet
auf rot im Falle einer
Störung.
Reset-Taste blinkt für 5
Sekunden nachdem sie
gedrückt wurde.
2.2. Display Symbole
0
COMFORT
ON OFF
MENU PAR CODE
Legende:
SCI
1 2 3 4
Zahlenblock für Anzeige von:
- Kesselstatus
- Temperaturanzeige mit Lastanzeige
- Fehlercodeanzeige (ERROR)
- Aufforderung zur RESET-Taste anfordern
- MENÜ-Einstellung
Technische Unterstützung angefordert
Flammenanzeige mit Anzeige der aktuellen
Kesselleistung
Heizbetrieb eingestellt
Heizungsanforderung aktiv
Trinkwarmwasserbetrieb aktiviert
Trinkwasseranforderung aktiv
Komfortfunktion aktiviert
OFF
Kessel ausgeschaltet
Frostschutzfunktion aktiv
SCI SCI Thermoregulierung aktiv
Betrieb mit hohem Wirkungsgrad (niedrige
Systemtemperatur)
Solarfühler angeschlossen (optional)
Fehlerbericht
Aussenfühler angeschlossen
Zustandssymbol der WLAN-Verbindung
SCI
5 6 7 8 9
5
