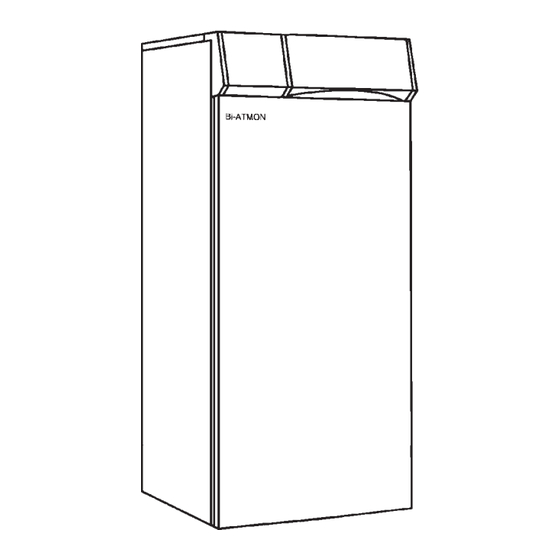

- Seite 1 Anleitungen für den spezialisierten Installateur Bi-ATMON V 30 LN ® Kode 068110(DE) - Ed. 4 0694 Europäische Normen Gas (90/396/CE) Arbeitsleistung (92/42/CE) (...
-
Seite 2: Inhaltsverzeichnis
Anleitungen Bi-ATMON V 30 LN ® Inhaltsverzeichnis ALLGEMEINES ............3 ALLGEMEINE BESCHREIBUNG . -
Seite 3: Allgemeines
Stahl gefertigt, mit gleichmäßig stabilisierter montierten Ventilator nach außen geleitet. Flamme. Steuertafel Die Heizkessel Bi-ATMON V 30 LN wurden gemäß den Die Steuertafel ist komplett ausgestattet, klar und sehr gut Richtlinien der Vereinigung der Abgabefirmen von Gas aus erreichbar. -
Seite 4: Technische Merkmale
Allgemeine Beschreibung Bi-ATMON V 30 LN ® 2.1 - Technische Merkmale BESCHREIBUNG V 30 LN Brennstoff G20 - G25 Gasdruck (Nominalwert) 20 - 25 mbar Klasse des Apparats I2E+ Typ des Apparats C12-C32-C42-C52 Thermische Leistung bei der Feuerung 34,86 Nützliche Nennleistung 31,7 Nützliche Leistung in Pn 90,9... -
Seite 5: Struktur
Allgemeine Beschreibung Bi-ATMON V 30 LN ® 2.2 - Struktur Legende Einlaufschacht Heizkessel Kesselmantel Gaselektroventil SIT 830 Tandem Kesselsexpansionsröhre Ionisierungselektrode Gassammler Sanitäre Expansionsröhre Einlaufschacht Boiler Sanitäres Sicherheitsventil Ableitungshahn Brenner Ableitungshahn Anlage Magnesiumanode Zugangsöffnung Boiler Boiler120 Liter Einschaltungsanode Zünd- und Flammenkontrollrelais Boilerumlaufpumpe Rückschlagventil Umlaufpumpe Anlage... -
Seite 6: Maße Und Gewicht
Allgemeine Beschreibung Bi-ATMON V 30 LN ® 2.3 - Maße und Gewicht - Vorlauf Heizungskreislauf Ø 3/4” - Rücklauf Heizungskreislauf Ø 3/4” - Sanitärer Kaltluftanschluß Ø 3/4” - Vorlauf Heißwasser Ø 3/4” RC - Rücklauf Heißwasser Ø 3/4” GAZ - Gasanschluß Ø... -
Seite 7: Funktionsschema
Allgemeine Beschreibung Bi-ATMON V 30 LN ® 2.4 - Funktionsschema Kesselmantel Boiler 120 Liter Ableitungshahn der Anlage Expansionsröhre Anlage 12 Liter Automatische Luftreinigungsanlage Sicherheitsdüse Anlage Umlaufpumpe Anlage Rückschlagventil Umlaufpumpe Boiler Vorlauf Heizungskreislauf Sanitäre Expansionsröhre 4 Liter Rücklauf Heizungskreislauf Sanitäres Sicherheitsventil Anschluß... -
Seite 8: Umlaufpumpen Heizung
Allgemeine Beschreibung Bi-ATMON V 30 LN ® 2.5 - Umlaufpumpen Heizung Freigabe der Umlaufpumpen Umlaufpumpe drei verschiedenen Arbeitsgeschwindigkeiten erlaubt es, die Optimierung, die durch die 3 Kurven der Graphik dargestellt wird, zu erreichen. -
Seite 9: Montage
Kamin Installation des Heizkessels Die Brennersysteme Bi-ATMON V 30 LN sind Stand- Bevor man den Heizkessel Bi-ATMON V 30 LN, montiert, Gasheizkessel und bestehen aus einer geschlossenen sollte man ihn gut abspülen, um alle eventuellen Brennkammer und einer forcierten Rauchgasableitung. Die Rückstände oder Fremdkörper zu entfernen, die die kor-... -
Seite 10: Bewegung
Montage Bi-ATMON V 30 LN ® 3.2 - Bewegung Wenn man die Verpackung beseitigt hat, sollte die Bewegung des Heizkessels manuell erfolgen. Dabei sollte auf folgende Art und Weise vorgegangen werden: - Entfernen Sie die Schrauben (3), die den Heizkessel an - Wenn die Bewegung abgeschlossen ist, müssen die die Holzpaneele befestigen;... -
Seite 11: Elektrische Anschlüsse
Versichern Sie sich, daß die Elektroanlage einen Elektrische Versorgung Erdanschluß aufweist, der für den anzuschließenden Der Heizkessel Bi-ATMON V 30 LN wird mit einem Heizkessel geeignet ist Diese Einrichtung ist grundlegend Dreipolstecker zur Stromversorgung geliefert. und obligatorisch. Im Zweifelsfall muß ein qualifizierter... -
Seite 12: Steuertafel
Montage Bi-ATMON V 30 LN ® 3.4 - Schalttafel Legende Zündschalter Regulierungsthermostat Heizkessel Thermostat Heizkessel Sicherheitsthermostat mit manueller Aufrüstung Funktionskontrollampe (grün) Sicherheitskontrollampe Rauchthermostat (rot) Regulierungsgehäuse RB-EM oder LOGON M Versorgungskabel des Gasventils Öffnungsknopf Zünd- und Flammenkontrollrelais Elektrogasventil Versorgungsstecker Stecker "Raumthermostat" Stecker "Umlaufpumpe Boiler"... -
Seite 13: Schaltplan
Montage Bi-ATMON V 30 LN ® 3.5 - Schaltplan Basisausführung in der Fabrik hergestellt Erlaubt dem Heizkessel nur als Heizung (ohne ECS) in Notfällen (z.B. Regulierung defekt) zu funktionieren. -
Seite 14: Ausführung Mit Schwerpunkt Auf Der Erzeugung Von Heißwasser Rb-Em
Montage Bi-ATMON V 30 LN ® Ausführung mit Schwerpunkt auf der Erzeugung von Heißwasser RB-EM... -
Seite 15: Ausführung Mit Regulierung Durch Einen Außenfühler Logon M
Montage Bi-ATMON V 30 LN ® Ausführung mit Regulierung durch eine Außensonde LOGON M... -
Seite 16: Ausführung Mit Regulierung Durch Einen Außenfühler Logon M Z1
Montage Bi-ATMON V 30 LN ® Ausführung mit Regulierung durch eine Außensonde LOGON M Z1... -
Seite 17: Ausführung Mit Regulierung Durch Einen Außenfühler Logon M Z2
Montage Bi-ATMON V 30 LN ® Ausführung mit Regulierung durch eine Außensonde LOGON M Z2... - Seite 18 Montage Bi-ATMON V 30 LN ® Legende Beige Braun Grün Grau Orange Lila Blau Purpurrot Weiß F10 Gelb...
-
Seite 19: Rauchabzug Und Ansaugen Von Verbrennungsluft
Montage Bi-ATMON V 30 LN ® 3.6 - Rauchabzug und Ansaugen von Verbrennungsluft Die Maximallänge beträgt 4 m. Pro Krümmung ist eine Die Maximallänge beträgt 4 m. Pro Krümmung ist eine Verringerung von 0,8 m zu beachten. Verringerung von 0,8 m zu beachten. TYPE: C12 TYPE: C32 Die Länge der Zufuhr- und Abgasleitung darf max. -
Seite 20: Konfiguration Eines Koaxialen Abzugssystems (Konzentrische Leitung)
Montage Bi-ATMON V 30 LN ® Konfiguration eines koaxialen Abzugssystems (konzentrische Leitung) - Rauchgasableitung (60 mm) - Frischluftzufuhr (100 mm) - Rauchgasableitung (60 mm) - Frischluftzufuhr (125 mm) Konfiguration eines doppelten Abzugssystems (zwei Leitungen) Zur Änderung der Konfiguration der Ableitungssysteme, d.h. -
Seite 21: Regelung Des Luftzufuhrverschlusses
Montage Bi-ATMON V 30 LN ® Regelung des Luftzufuhrverschlusses Für die beiden Modelle der Rauchgasableitung bietet der Kessel durch ein einstellbares Verschlusssystem (D) im oberen Bereich der dichten Brennkammer die Möglichkeit, verschiedene Strecken Leitungen Rauchgasableitung und der Frischluftzufuhr zurückzule- gen. Achtung: für einen einwandfreien Betrieb des Kessels muss das Verschlusssystem entsprechend der Länge der Leitungen korrekt positioniert sein. -
Seite 22: Rauchgasanalyse
Montage Bi-ATMON V 30 LN ® NB: Die in dieser Tabelle angegebenen Längen beziehen sich auf eine gerade Strecke: der Einsatz einer 90°-Krümmung verringert sie um 0,8 m. NB: In der Konfiguration mit doppelter Ableitung versteht sich der Wert mit paralleler Länge, d.h. als Ergebnis der Summe der Länge der Rauchableitung und der Länge der Frischluftzufuhr. -
Seite 23: Inbetriebnahme
Inbetriebnahme Bi-ATMON V 30 LN ® INBETRIEBNAHME 4.1 - Vorbereitungen Erneute Prüfung und Kontrolle nach der Während des ersten Betriebes: Wartung - Versichern Sie sich, daß Wasser eingefüllt wurde und kontrollieren Sie die allgemeine Dichte der Anlage; Bei der Wiedereinschaltung: - Reinigen Sie alle hochgelegenen Punkte der Anlage - Versichern Sie sich, daß... -
Seite 24: Elektronisches Gasventil Und Steuerrelais
Inbetriebnahme Bi-ATMON V 30 LN ® 4.3 - Elektrisches Gasventil und Steuerrelais Bei der Einschaltung des Heizkessels ist es ratsam, die in der Gasleitung vorhandene Luft abzulassen, indem man den Druckanschluß bedient, nachdem man den angeschraubten Deckel (B) entfernt hat. A Druckanschluss am Eintritt B Zündungsregler C Druckanschluss am Austritt... -
Seite 25: Regulierungsbauteile
Bauteile und deren Regulierung Bi-ATMON V 30 LN ® BAUTEILE UND DEREN REGULIERUNG MONTAGE AUF DER SCHALTTAFEL 5.1 - Modul mit Sanitärschwerpunkt RB-EM 1 Kontrollampe grün: RB-EM unter Spannung Ein Regler oder Modul RB-EM mit Sanitärschwerpunkt 2 GELBE Kontrollampe: Ausschaltekontakt Brenner zur Montage an der Wand oder auf der Steuertafel eines 3 GELBE Kontrollampe: Pumpe der Heizung in Betrieb Heizkessels. - Seite 26 Bi-ATMON V 30 LN ® DFW Digitale Fernsteuerung AFW Analogische Fernsteuerung ELCO-KLÖCKNER schlägt auch eine digitale DFW – Die analogische AFW Raumsonde verfügt über 2 Fernsteuerung vor, welche eine komplette Ablesung der Potentiometer und über einen Wahlschalter (Anschluß Anlagenfunktionen versichert.
- Seite 27 Bauteile und deren Regulierung Bi-ATMON V 30 LN ® LOGO M mit Modul Z1 BR1 Brenner 1 BR2 Brenner 2 (zweites Stadium) Boilersonde Kesselsonde Heizungsumlaufpumpe Boilerumlaufpumpe Sanitärumlaufpumpe (option) Ableitungspumpe (option) Sanitärwasseranschluß Heizungselement Vorlaufsonde Mischventil LOGON - M + Z1, Regler zur Brennersteuerung mit einem oder mehr Gängen, zur Kaskadensteuerung für 2 Heizkessel, 1 Heizungsumlaufpumpe mit Mischventil, 1 Boilerladepumpe und die Möglichkeit, 1 Sanitärumlaufpumpe und eine Ableitungspumpe anzuschließen.
- Seite 28 Bauteile und deren Regulierung Bi-ATMON V 30 LN ® LOGO M mit Modul Z1 WEITERE ANWENDUNGSARTEN LOGON - M + Z1, Regler zur Brennersteuerung mit 1 oder 2 Gängen, zur Kaskadensteuerung für 2 Heizkessel, 1 Heizungskreislauf mit Mischventil, 7 Kreisläufe je nach Heizung (ohne Mischventil),...
-
Seite 29: Wartung Und Reinigung
Wartung und Reinigung Bi-ATMON V 30 LN ® WARTUNG UND REINIGUNG Reinigen Sie die Verkleidung des Heizkessels und die Steuertafel nur mit Seifenwasser. Benützen Sie keine scheuernden Reinigungsmittel oder brennbare Mittel wie Benzin oder Trichlorethylen. Für einen einfachen Zugang zu den inneren Bestandteilen: - Die obere Blende der Verkleidung abnehmen;... - Seite 30 Wartung und Reinigung Bi-ATMON V 30 LN ® Ventilator Für den Eingriff am Ventilator: - Die 4 Befestigungsschrauben ausschrauben und den Oberteil der dichten Kammer abnehmen; - Die 2 Schrauben vom Luftkasten ausschrauben und die Einheit abnehmen; - Die beiden Schrauben (A), die den Anschluss des Rauchausgangs am Ventilator fixieren, ausschrauben;...
- Seite 32 Elco Belgium nv. sa. Pontbeeklaan 53 1731 Zellik (Belgium)
