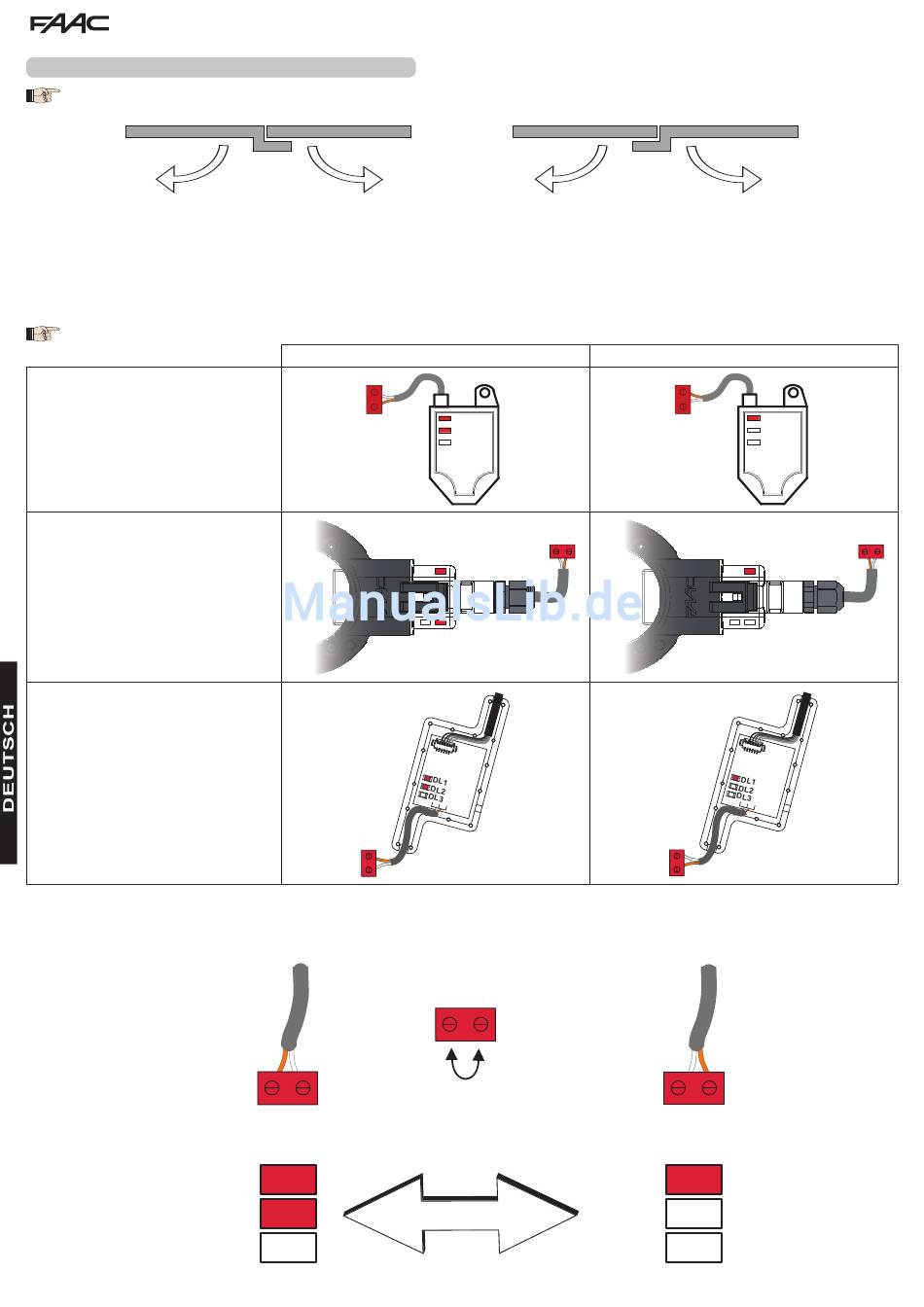

FAAC E124 Kurzanleitung Seite 6

VERBINDUNG ENCODER BUS 2-EASY
Der Flügel 1 geht als erster auf und schließt als zweiter
Anta 1
1. Die beiden Kabel des Encoders am Eingang BUS-2EASY (rote Klemme) an der Leiterkarte anschließen.
2. Prüfen, ob der Encoder wie in der Tabelle korrekt angeschlossen ist. Der Status der Leds muss bei still stehendem Flügel geprüft werden.
Bei Bedarf die beiden Anschlussdrähte untereinander austauschen, um die korrekte Verbindung des Encoders mit dem
Absolut-Encoder
Relativer Encoder S700H/S800H
Absolut-Encoder S800H ENC
Flügel zu erhalten, wie auf der folgenden Abbildung dargestellt
DL1
DL2
DL3
Anta 2
Flügel 1 (DL1, DL2 eingeschaltet)
DL1
DL2
DL3
DL1
DL3 DL2
5
Anta 2
Flügel 2 (DL1 eingeschaltet)
DL1
DL2
DL3
Anta 1
DL1
DL2
DL3
DL1
DL3 DL2
